Not-Absenken, Not-Lenkung und Not-Lösen der Feststellbremse

Not-Absenken

Im Notfall kann der Gabelträger manuell abgesenkt werden,
damit der Stapler an einen sicheren Ort gebracht werden
kann.

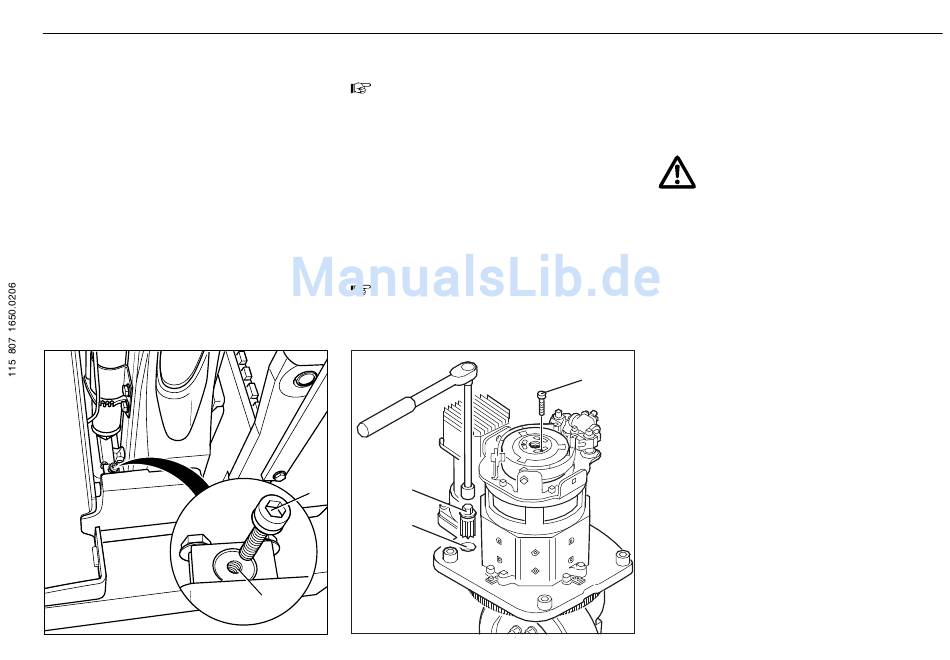

Benutzen Sie zum Absenken des Gabelträgers von Hand
das Not-Absenkventil (2) rechts am Schubrahmen.
- Drehen Sie die Schutzschraube (1) heraus.
- Führen Sie einen Innensechskantschlüssel in die Öff-
nung und öffnen Sie zum Absenken des Gabelträgers
langsam das Ventil.
- Stellen Sie sicher, daß nach dem Absenken des Gabel-
trägers das Ventil wieder festgedreht und die Schutz-
schraube (1) wieder eingesetzt wird.
Not-Lenkung und Not-Lösen der Feststell-
bremse
HINWEIS
Im Fall eines vollkommenen Leistungsausfalls wird die
Feststellbremse angezogen und ein Lenken ist nicht mehr
möglich. Um den Stapler dann aus dem Gang zu entfernen,
ist wie folgt vorzugehen:
- Motorabdeckung öffnen.
- Drei Schrauben M5 x 20 (1) in die Bremsscheibe ein-
schrauben und Bremsbacken von der Bremsscheibe
lösen.
- Mit dem Spezialwerkzeug (2), das in den Getriebezahn-
kranz eingreift, kann das Antriebsrad von Hand mit einer
Verlängerungsstange und einer Knarre gedreht werden.
HINWEIS
Vor dem Benutzen des Spezialwerkzeugs (2) ein wenig
Fett in die Bohrung (3) geben.
2
1
3
2
x1151469 x1151365
- Das Zugfahrzeug (mit ausreichender Zugkraft) mit einem
entsprechenden Seil oder einer Schlinge am Fahrwerk
befestigen.
- Den Stapler äußerst vorsichtig aus dem Gang herauszie-
hen.
VORSICHT
Das oben beschriebene Verfahren sollte nur ein-
gesetzt werden, um den Stapler aus dem Gang zu
entfernen. Nach dem Verlassen des Gangs ist die Last zu
entfernen und gemäß dem normalen Abschleppverfahren
vorzugehen.
1
