Tägliche Prüfungen und Arbeiten vor Inbetriebnahme

Batteriewechsel (mit Wechselrahmen)

VORSICHT
Risiko beim manuellen Handhaben. Die Batterie
ist schwer. Beim Herausnehmen und Wiederein-
setzen der Batterie in den Wechselrahmen ist besondere
Sorgfalt geboten.
- Stapler an den Wechselrahmen (1) fahren.
- Batterie mit dem Schubschlitten ausfahren. Stapler rangie-
ren bis die Batterie genau gegenüber der freien Spur des
Wechselrahmens steht.
- Feststellbremse anziehen, Schlüsselschalter ausschal-
ten und Not-Aus-Knopf eindrücken.
- Erdungskabel abziehen
- Batteriestecker-Verriegelungsplatte lösen und Batterie-
stecker vom Stapler abziehen.
- Anschlußstecker der Pufferschaltung abziehen.

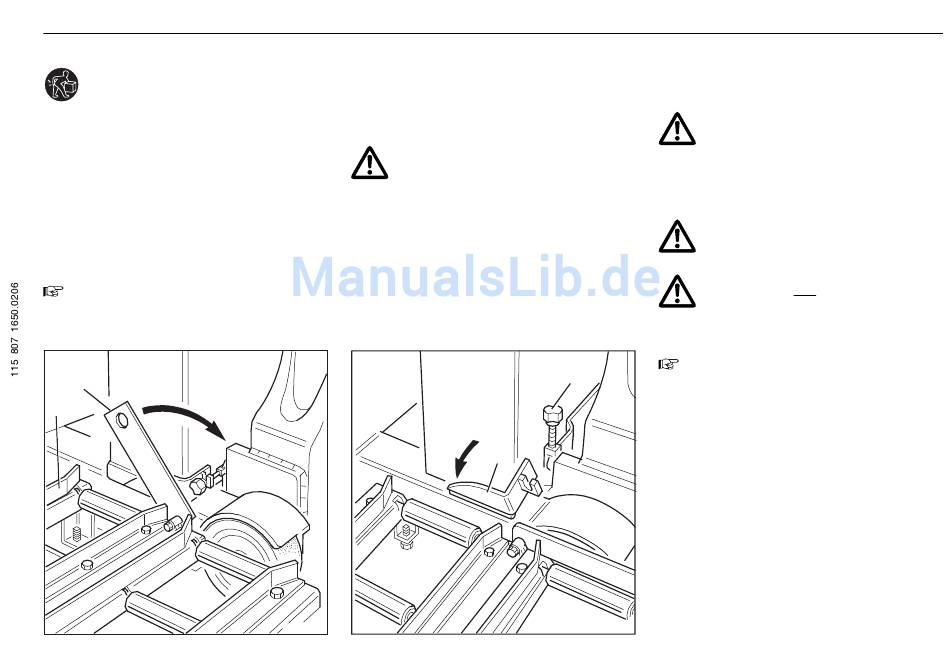

- Klinke (2) am Wechselrahmen öffnen.
HINWEIS
Die Klinke läßt sich umlegen, um jeweils eine der beiden
Batterien zu sichern.
* Sonderausrüstung
2
1
*
- Die Klemmschraube (4) der Batterie-Sicherungsklinke aus-
hängen und die Batterie-Sicherungsklinke (3) am Batterie-
wagen aufklappen.
- Batterie vom Stapler auf den Wechselrahmen schieben und
mit der Klinke (2) sichern.
ACHTUNG
Vor dem Wiederanschließen der Batterie an den
Stapler sicherstellen, daß der Schlüsselschalter
ausgeschaltet und der Not-Aus-Knopf gedrückt ist.
- Hilfskabel an die geladene Batterie und den Staplerstecker
anschließen.
- Not-Aus-Knopf ziehen, Schlüsselschalter einschalten und
Stapler rangieren bis der Wechselrahmen genau gegen-
über der geladenen Batterie angeordnet ist.
- Geladene Batterie auf den Batteriewagen des Staplers
schieben und mit der Klinke (3) sichern und dabei darauf
achten, daß die Klemmschraube (4) festgezogen wird.
x1151328
-
-
ausgeschaltet und der Not-Aus-Knopf gedrückt ist.
-
-
-
ist.
Bei Abweichungen wenden Sie sich bitte an Ihren Linde-
Vertragshändler.
4
Die Gaswarneinrichtung wird über Akkuzellen bis zu einer
Zeit von ca. 120 Minuten gepuffert. Dies bedeutet, daß bei
einem Wechsel der Antriebsbatterie des Staplers die
Meßeinrichtung weiter in Betrieb bleibt und somit keine
erneute Kalibrierung erfolgen muß. Weiterhin besteht ein
zweiter Anschluß an der Antriebsbatterie, so daß die
3 Warneinrichtung auch bei einem Ladevorgang der Batte-
rie stets unter Spannung bleibt.
Wird die Steckverbindung für die permanente Spannungs-
versorgung der Pufferschaltung nicht wieder verbunden,
so schaltet der integrierte Entladeanzeiger die Gaswarn-
einrichtung bei 23 V Pufferspannung aus. Eine erneute
Inbetriebnahme der Gaswarneinrichtung ist erst nach be-
wußtem Quittieren der Pufferschaltung mittels zusätzli-
chem Schlüsselschalter möglich.
Dieser Schlüsselschalter muß bei einem Sicherheitsbeauf-
tragten in Verwahrung sein, da vor Inbetriebnahme eine
Neukalibrierung der Messköpfe gemäß EN 1755 vorge-
schrieben ist.
x1151329
Inbetriebnahme
Feststellbremse anziehen, Schlüsselschalter ausschal-
ten und Not-Aus-Knopf eindrücken.
Hilfskabel trennen.
ACHTUNG
Vor dem Wiederanschließen der Batterie an den
Stapler sicherstellen, daß der Schlüsselschalter
Batteriestecker einstecken.
Anschlußstecker der Pufferschaltung einstecken.
Erdungskabel von der Batterie wieder anschließen.
VORSICHT
Darauf achten, daß der Batteriekasten vor dem
Einfahren sicher im Batteriewagen eingerastet
GEFAHR
Die Ersatzbatterie muß in Größe und Gewicht der
serienmäßigen Ausführung entsprechen.
HINWEIS
