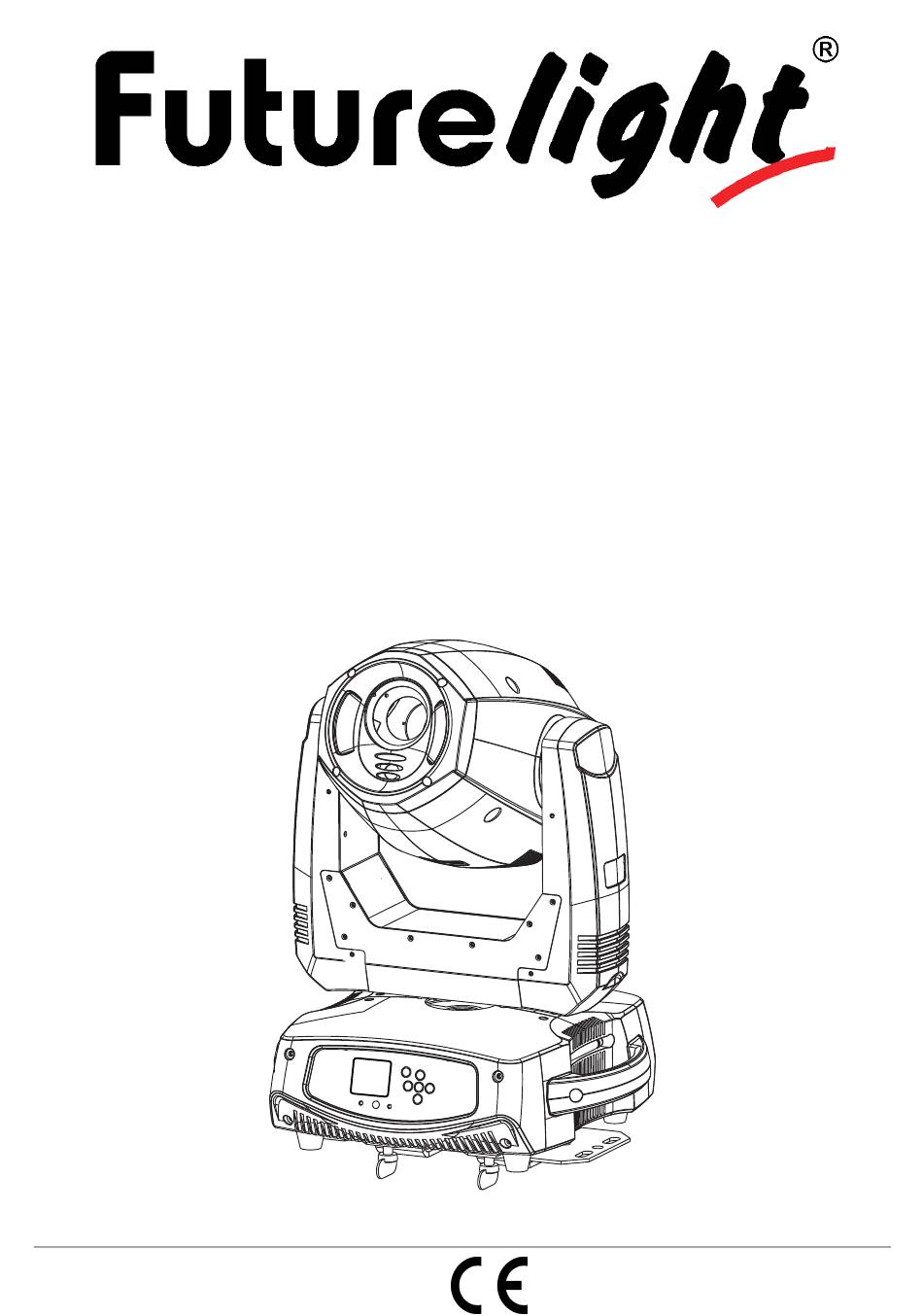

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL PLS-5R PLS-5R PLS-5R PLS-5R Pro-Head-Spot Pro-Head-Spot Pro-Head-Spot Pro-Head-Spot © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE..........................5 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................6 GERÄTEBESCHREIBUNG..........................8 Features ................................. 8 Geräteübersicht.............................. 9 INSTALLATION .............................. 10 Lampeninstallation/Lampenwechsel ......................10 Lampenschutz-Schaltung..........................10 Einsetzen/Austauschen von Gobos ......................11 Projektormontage............................12 Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor ..........15 Anschluss ans Netz............................ - Seite 3 Diese Bedienungsanleitung gilt für die Artikelnummer 51838910 This user manual is valid for the article number 51838910 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.futurelight.com 3/60 00062923, Version 1.0...
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT PLS-5R entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den PLS-5R aus der Verpackung. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Seite 6: Bestimmungsgemässe Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. - Seite 7 betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht. Die Umgebungstemperatur muss zwischen -5° C und +45 ° C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45°...
-
Seite 8: Gerätebeschreibung

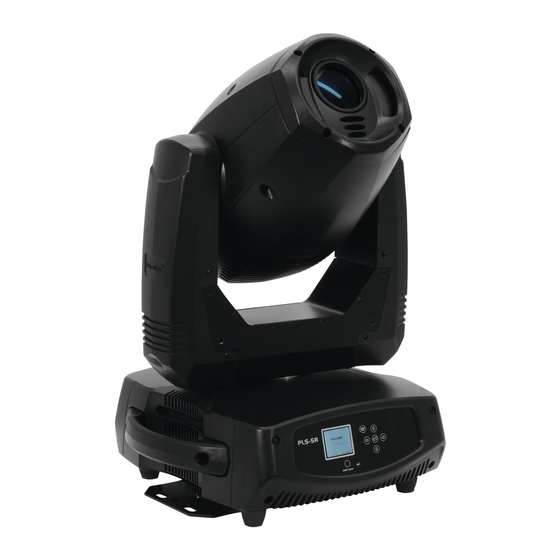

GERÄTEBESCHREIBUNG Features Brillanter Multifunktions-Moving-Head mit Philips Platinum 5R Lampe • Wesentlich höhere Geschwindigkeit, doppelte Lampenlebensdauer bei halber Energieaufnahme und Größe im Vergleich zu einem zu einem 575 W Moving-Head • RDM-fähig • Farbrad mit 5 unterschiedlichen, dichroitischen Farbfiltern und weiß sowie Korrekturfilter mit CTO und CTB und UV-Filter •... -
Seite 9: Geräteübersicht
Geräteübersicht (1) Objektivlinse (2) Projektorkopf (3) Base (4) Tragegriff (5) LCD-Display (6) ESDC-Schalter (7) Mikrofon (8) Mode/Esc-Taste (9) Pfeil-Taste nach links (10) Pfeil-Taste nach unten (11) Enter-Taste (12) Pfeil-Taste nach rechts (13) Pfeil-Taste nach oben (14) Lampensystem (15) Projektorarm (16) Lüftergitter (17) Gummifuß... -
Seite 10: Installation
INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine PHILIPS MSD Platinum 5R Entladungslampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. -
Seite 11: Einsetzen/Austauschen Von Gobos
Vorgehensweise: Schritt 1: Lösen Sie die Befestigungsschrauben A und B des Lampensystems und nehmen Sie dieses vorsichtig vom Gehäuse. Schritt 2: Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem Lampenhalter. Halten Sie die Lampe hierfür am Keramiksockel und drehen Sie die Lampe vorsichtig entgegen dem Uhrzeigersinn, bis Sie spüren, dass sich die Lampe löst. -
Seite 12: Projektormontage
Entfernen Sie den Sprengring mit einem geeigneten Werkzeug. Entnehmen Sie das Gobo und setzen Sie das neue Gobo ein. Drücken Sie den Sprengring zusammen und setzen Sie ihn vor das Gobo. Hinweis! Slot In Gobo-System für Gobowechsel ohne Werkzeug! Einsetzen/Austauschen der Gobos wie oben beschrieben. Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben! Projektormontage LEBENSGEFAHR! - Seite 13 Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Projektors aushalten kann. BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. ACHTUNG! Montieren Sie den Projektor ausschließlich über zwei geeignete Haken.
- Seite 14 (1) Omega-Halter (2) Haken (3) Sicherheitsfangseil (4) Schnellverschluss Verschrauben Sie je einen Haken über eine M10 Schraube und Mutter mit den Omega-Haltern. Führen Sie die beiden Schnellverschlüsse des ersten Omega-Halters in die dafür vorgesehenen Öffnungen an der Geräteunterseite ein. Drehen Sie die Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest.
-
Seite 15: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Seite 16: Anschluss Ans Netz
Sie es nach rechts bis es einrastet. Stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der PLS-5R den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. Stand Alone-Betrieb Der PLS-5R lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. -
Seite 17: Dmx-Protokoll
Bitte beachten Sie: Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Werden keine Daten empfangen, blinkt das Display. Die Meldung erscheint -wenn kein XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt wurde. - Seite 18 Rotierendes Goborad, Gobo Shake S Offen S Gobo 1 S Gobo 2 S Gobo 3 S Gobo 4 S Gobo 5 S Gobo 6 S Gobo 7 S Gobo 8 F Gobo 1 Shake mit zunehmender Geschwindigkeit 105 119 F Gobo 2 Shake mit zunehmender Geschwindigkeit 120 134 F Gobo 3 Shake mit zunehmender Geschwindigkeit 135 149...
- Seite 19 211 217 F Gobo 14 Shake mit zunehmender Geschwindigkeit Rotierendes Goborad mit ständiger Rotation und 218 255 DA 85% 100% zunehmender Geschwindigkeit Indizieren des statischen Gobos mit 16 Bit- Auflösung 100% F Feinindizierung Rotierendes 3-Facetten-Prisma, Prisma/Gobo Makros S Offen S Rotierendes Prisma 128 135 S Makro 1 136 143...
- Seite 20 Iris Allmähliche Einstellung de Durchmessers von Max. nach Min. Schließender Pulseffekt mit abnehmender 192 223 Geschwindigkeit 224 255 88% 100% F Öffnender Pulseffekt mit zunehmender Geschwindigkeit Iris mit 16 Bit-Auflösung 100% F Feinindizierung Frost F Frost von 0 bis 100 % 192 223 F Öffnender Pulseffekt mit abnehmender Geschwindigkeit Schließender Pulseffekt mit zunehmender...
-
Seite 21: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, die Lampe ein- und ausschalten, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Mode/Esc-Taste, so dass sich das Display einschaltet. Durch Drücken der geigneten Pfeil- Taste (nach unten, nach oben, nach links und nach rechts) können Sie sich im Hauptmenü... -
Seite 22: Pan&Tilt
PAN-Winkel zwischen 630° PAN degree 630/540 und 540° umschaltbar Automatische PAN/TILT Feedback ON/OFF Kalibrierung PAN/TILT Geschwindigkeit P/T speed Speed 1 ~ 4 einstellen Mic sensitivity 0~99% Mikrofonempfindlichkeit Hibernation OFF/1-99M Standby-Modus Password Password=XXX Passwort „050“ Service setting XXXXXX RDM PID Code RDM PID Auto Feineinstellung der... -
Seite 23: Function
Function Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen. • Wählen Sie “DMX address” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste und stellen Sie die DMX-Adresse durch Drücken der Up/Down-Tasten ein. •... -
Seite 24: Lamp Control
Individuelle Betriebsstunden des Geräts zurücksetzen Mit dieser Funktion lassen sich die individuelle Betriebsstundenzähler zurücksetzen. Geben Sie bitte zuerst das Passwort unter "Last run pass" ein. • Wählen Sie “Clean last run” durch Drücken der geeigneten Pfeil-Taste. • Drücken Sie die Enter-Taste zur Bestätigung. •... -
Seite 25: Personality
Lampe an bei Temperatur Mit dieser Funktion kann eingestellt werden, wann die Lampe nach einer automatischen Abschaltung wieder zündet. Drücken Sie die Up/Down-Taste zur Auswahl der gewünschten Temperatur zwischen 20° und 79 Celsius. Lampe aus bei Temperatur Mit dieser Funktion kann das Gerät so programmiert werden, dass die Lampe automatisch abgeschaltet wird, wenn eine bestimmte Innentemperatur erreicht wird. - Seite 26 PAN-Umkehr Mit dieser Funktion lässt sich die PAN-Bewegung umkehren. TILT-Umkehr Mit dieser Funktion lässt sich die TILT-Bewegung umkehren. PAN-Winkel zwischen 630° und 540° umschalten Mit dieser Funktion lässt sich der PAN-Winkel einstellen. • Wählen Sie “Pan degree” durch Drücken der Up/Down-Tasten. •...
-
Seite 27: Reset Function
Grundsätzlich unterstützt das Gerät die folgenden Befehle und Funktionen über RDM: DMX-Address Lamp on/off PAN reverse TILT reverse Reset default Display reverse Reset all User mode Lamp hours Head temperature Software version Lüfter Betriebsart einstellen Mit dieser Funktion lässt sich die Lüfter Betriebsart einstellen. •... -
Seite 28: Users Mode Set
Manuelle Einstellung der Kanäle Mit dieser Funktion lassen sich die einzelnen Kanäle manuell einstellen. Effektradjustierung Mit dieser Funktion lassen sich die Effekträder auf die korrekten Ausgangspositionen kalibrieren. Das Passwort für diese Funktion ist „050“. Users mode set Benutzerdefinierte Kanalreihenfolge Mit dieser Funktion lassen sich benutzerdefinierte Kanalreihenfolgen abspeichern. Preset-Benutzerdefininition Mit dieser Funktion lässt sich Preset-Benutzerdefininition der Kanalreihenfolge abspeichern. - Seite 29 2. Automatischer Program Run • Wählen Sie “Function Mode” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. • Wählen Sie “Auto Programm” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. • Drücken Sie die Up/Down-Taste, um “Master” oder “Alone” auszuwählen. „ALONE“ bedeutet Stand Alone-Modus und „MASTER“, dass das Gerät als Master-Gerät definiert wird.
-
Seite 30: Fehlermeldungen
Fehlermeldungen Wenn Sie das Gerät einschalten, wird zuerst ein Reset durchgeführt. Wenn auf dem Display eine Fehlermeldung erscheint, gibt es Fehler an einem oder mehreren Kanälen. Die Fehlermeldung steht für den entsprechenden Kanal mit einem Testsensor für die korrekte Position. Wenn auf dem Display z.B. -
Seite 31: Sicherungswechsel
Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben! Die Gobos können mit einer weichen Bürste gereinigt werden. Reinigen Sie das Innere des Projektors mindestens einmal im Jahr mit einem Staubsauger oder einer Luftbürste. Die dichroitischen Farbfilter, das Goborad und die Innenlinsen sollten monatlich gereinigt werden. Im Geräteinneren befinden sich außer der Lampe und der Sicherung keine zu wartenden Teile. -
Seite 32: Technische Daten
T 5 A, 250 V Zubehör: PHILIPS MSD Platinum 5R Entladungslampe Best.-Nr. 89101930 FUTURELIGHT ULB-1 Uploadbox Best.-Nr. 51836902 FUTURELIGHT RDM Director Touch Screen Best.-Nr. 51834850 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 08.12.2011 © 32/60 00062923, Version 1.0...
