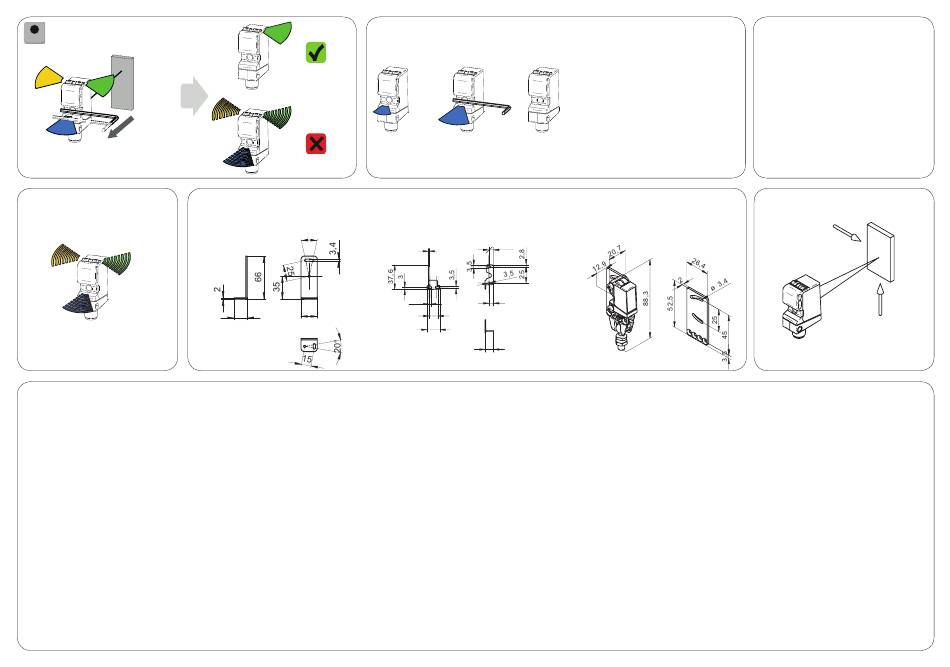

1-Punkt Teach
1-point teach
Teach
Teach à 1 point
2 sec
Referenz platzieren, 2 sec antippen
Place reference, tap 2 sec
Positionnez référence, touchez 2 sec
Farben LED
Colors LED
Couleurs LED
gelb
yellow
grün
jaune
green
vert
blau
blue
bleu
FAQ
• Was bedeutet das Fehlerblinken (8 Hz) nach dem Einlernen?
– Signalreserve ungenügend; das eingelernte Referenzobjekt, refl ektiert zu
wenig Licht
– Der Sensor wurde ausserhalb seines Einstellbereichs eingelernt
• Kann jedes ferromagnetische Werkzeug verwendet werden?
Ja. Aus Gründen der Funktionssicherheit empfi ehlt sich ein Inbusschlüssel
der Grösse 3 oder grösser.
• Hat eine ferromagnetische Befestigung einen Einfl uss auf den qTeach?
Nein. Wichtig ist, dass z.B. ein ferromagnetischer Montagewinkel vor dem
Einschalten des Sensors angebracht ist. Der Sensor erkennt den ferromag-
netischen Montagewinkel beim Einschalten als „Startbedingung" und kann
ganz normal mit einem ferromagnetischen Werkzeug bedient werden.
• Kann der qTeach im laufenden Prozess durch ein ferromagnetisches
Teil ausgelöst werden?
Beim Bedienen des qTeach muss ein Zeitschloss von zwei Sekunden
überbrückt werden.
• Netzteil nach UL 1310, Class 2?
oder externe Absicherung durch eine UL anerkannte oder gelistete Siche-
rung mit max. 30VAC/3A oder 24VDC/4A.
2/2
O300.SP-NV1T.72N/T003
qTeach Status
8 Hz
Montagewinkel
Zubehör
Mounting bracket
Accessories
Support de montage
Accessoires
11102423
25°
25
20
• What does error fl ashing (8 Hz) after teach-in mean?
– Excess gain insuffi cient; the taught-in reference object does not refl ect
– The sensor is taught-in outside of its adjusting range
• Can any ferromagnetic tool be used?
Yes. For reasons of functional safety, a size 3 or larger allen key is recom-
mended.
• Do ferromagnetic mounting parts affect the qTeach?
No. It is important that e.g. a ferromagnetic assembly bracket is attached
before the sensor is switched on. The sensor detects the ferromagnetic
assembly bracket during switching-on as a «start condition» and can be
operated as usual with a ferromagnetic tool.
• Can the qTeach be triggered by a ferromagnetic part while the process
is running?
When the qTeach is operated, it is required to bridge a two-second time lock.
• Voltage supply according UL 1310, Class2?
or device shall be protected by an external R/C or listed fuse, rated
max. 30VAC/3A or 24VDC/4A.
bereit
Werkzeug erkannt
eingelernt
ready
Tool detected
teached
prêt
Outil reconnu
programmé
Montagewinkel
Mounting bracket
Support de montage
11124807
1
6,5
1
7
2,5
14
20
13
enough light
LED Anzeigen
Allgemeine Hinweise
LED indication
indication LED
• Im Teachmodus wechselt der Ausgang in
den nichtgeschalteten Zustand.
Grün:
Green: Operating indication, short circuit
General information
Vert:
• In teach mode the output changes to the
non-switched state.
Gelb:
Yellow: Light reception, Teach feedback
Jaune: Réception de lumiére, retour teach
Remarques générales
• En mode Teach, la sortie dans l'état non
Blau:
commutée.
Blue:
Bleu:
Sensofi x O300
Montage
Sensofi x O300
Mounting
Sensofi x O300
11104963
Montage
• Que signifi e le clignotement de dysfonctionnement (8 Hz) après l'ap-
prentissage?
– Réserve de signal insuffi sant; l'objet de référence programmé réfl échit
trop peu de lumière
– Le détecteur a été programmé à l'extérieur de sa plage de réglage
• Peut-on utiliser tous les outils ferromagnétique?
Oui. Pour des raisons de sécurité de fonctionnement, il est recommandé
d'utiliser une clé mâle à six pans de taille 3 ou plus.
• Une fi xation ferromagnétique a-t-elle une infl uence sur le qTeach?
Non. Il est important qu'une équerre de fi xation ferromagnétique soit dispo-
sée avant l'enclenchement du détecteur, par exemple. Le détecteur détecte
l'équerre de fi xation ferromagnétique lors de l'enclenchement, en tant que
«condition de démarrage» et peut être utilisé tout à fait normalement avec
un outil ferromagnétique.
• Le qTeach peut-il être déclenché en cours de procédé par une pièce
ferromagnétique?
Lors de l'utilisation du qTeach il faut tenir compte d'un temps de verrouillage
de deux secondes au cours duquel le détecteur ne réagit pas.
• L'alimentation utilisée, couvre la classe 2 selon la norme UL 1310?
Ou appareil protégé en externe par un circuit R/C ou fusible UL à
30VAC/3A ou 24VDC/4A maximum.
Betriebsanzeige, Kurzschluss
Signalisation de service, court-circuit
Lichtempfang, Teach Rückmeldung
qTeach Rückmeldung
qTeach feedback
Retour qTeach
X
5.4.2017
