AAT s-max 160 kg Originalbetriebsanleitung
Treppensteigsystem
Vorschau ausblenden
Andere Handbücher für s-max 160 kg:
- Bedienungsanleitung (32 Seiten) ,
- Originalbetriebsanleitung (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AAT s-max 160 kg
Inhaltszusammenfassung für AAT s-max 160 kg

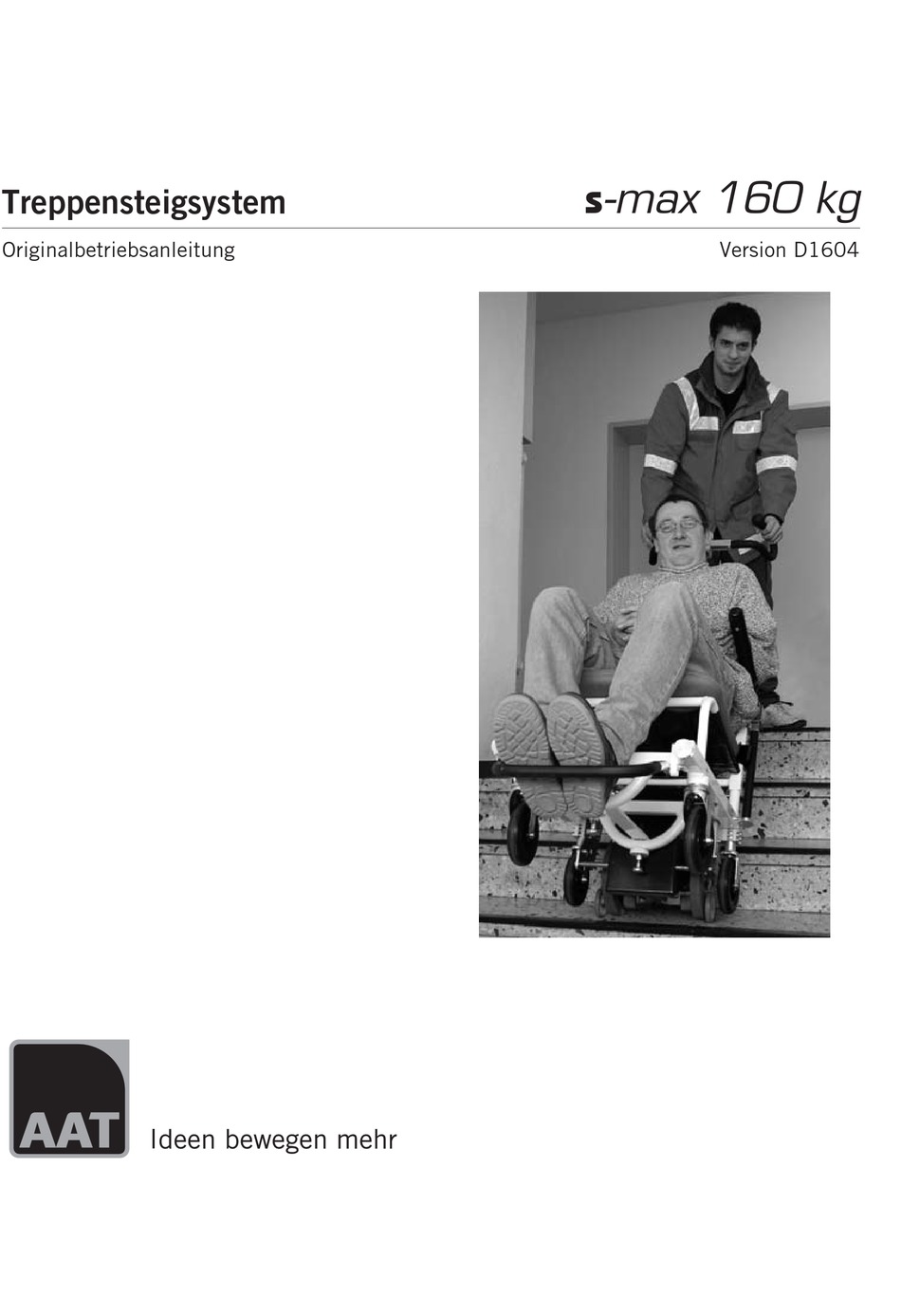

- Seite 1 160 kg Treppensteigsystem Originalbetriebsanleitung Version D1604...
-
Seite 2: Ce Konformitätserklärung
160 kg CE Konformitätserklärung Die Firma AAT Alber Antriebstechnik GmbH erklärt hiermit, dass die Produk- te des Treppensteigsystems s-max nach den einschlägigen Bestimmungen der EG-Richtlinie 93/42/EG, 2007/47/EG und 2006/42/EG entwickelt und gefertigt wurden. Bei einer nicht mit der Firma AAT Alber Antriebstechnik GmbH abgestimm- ten Änderung der oben beschriebenen Geräte, verliert diese Erklärung ihre... -
Seite 3: Inhaltsverzeichnis
160 kg Inhaltsverzeichnis CE Konformitätserklärung ....Inhaltsverzeichnis..... . - Seite 4 160 kg Bedienungshinweise ....Bedienelement....
-
Seite 5: Allgemeines
10 cm Rangierfreiheit. Die minimale Plattformgröße für U-förmige Treppen ist abhängig von den Maßen des Tragesessels etc. Hierzu berät Sie gerne der AAT-Außendienst. Den Aufkleber mit der Seriennummer des Gerätes, ist im Schubfach des Akku-Pack zu finden. Entnehmen Sie den Akku-Pack und lesen Sie die Se- riennummer ab. -
Seite 6: Produktbeschreibung
160 kg Produktbeschreibung Bestimmungsgemäßer Gebrauch Verwenden Sie das Treppensteigsystem s-max ausschließlich zur Beförde- rung von Personen. Diese Personen sollten in der Lage sein selbständig zu sitzen. Bitte beachten Sie, dass zur Vermeidung von Verletzung beim Transport die Arme der zu transportierenden Person nicht über die Armlehnen hinausra- gen. -
Seite 7: Geräte-Gesamtübersicht
160 kg Geräte-Gesamtübersicht Griffeinheit 1 = Feststellrad für Querverstellung 2 = Bedienelement 3 = Handgriff 4 = Feststellknopf für Höhenverstellung 5 = Standrohr 6 = Feststellknopf für Standrohr Steigeinheit 7 = Obere Aufnahme 8 = Akkupack 9 = Laufrad mit Sicherheitsbremse, beidseitig... -
Seite 8: Technische Daten
160 kg Technische Daten Höhe = min. 1200 mm, max. 1650 mm Abmessungen Breite: Handgriff = 520 mm, Steigeinheit = 370 mm Tiefe: Handgriff = 230 mm, Steigeinheit = 320 mm Steigeinheit = 17,1 kg Griffeinheit = 3,2 kg... -
Seite 9: Maßskizze
160 kg Maßskizze Technische Änderungen dienen dem Fortschritt und bleiben vorbehalten. Die Abbildungen in dieser Bedienungsanleitung entsprechen nicht im Detail dem Aussehen Ihres Gerätes. Dies hat auf die Anwendung allerdings keine Auswirkung. -
Seite 10: Serienmäßiger Lieferumfang
160 kg Serienmäßiger Lieferumfang 1 = Ladegerät inkl. Anleitung 2 = Akkupack 3 = Griffeinheit 4 = Antriebseinheit Optionales Zubehör 1 = Erweiterung der Steighöhe 2 = Spannungswandler 3 = spezielle Bodenhalterung... -
Seite 11: Montage Des S-Max
160 kg Montage des s-max Mit wenigen Handgriffen können Sie den s-max schnell montieren und ge- nauso schnell wieder demontieren. Die Montage erfolgt über verschiedene Fixierungen und Feststellgriffe. Griffeinheit Verbinden Sie die Griffeinheit und Steigeinheit miteinander. Stecken Sie dazu das Standrohr Œ der Griffeinheit auf die Aufnahme der Steigeinheit. -
Seite 12: Akkupack Montage
160 kg Sichern Sie die Verbindung mit dem Feststellknopf Œ. Bitte prüfen Sie immer nach, ob die Griffeinheit wirklich sicher mit der Steigeinheit verbunden ist. Verbinden Sie die Griffeinheit nur mit der Steigeinheit, wenn beide sauber und trocken sind. Bei Verschmutzungen und Feuchtigkeit dürfen die beiden Einheiten niemals verbunden werden. -
Seite 13: Einstellung Des Handgriffes
160 kg Einstellung des Handgriffs 3.4.1 Handgriff - Höhenverstellung Lösen Sie den Feststellknopf Œ (entgegen dem Uhrzeigersinn drehen) und ziehen Sie den Handgriff auf die passende Höhe aus (maximal Schulter- höhe). Ziehen Sie danach den Feststellknopf wieder gut an. -
Seite 14: Sicherheitshinweise
160 kg Sicherheitshinweise Für die sichere Benutzung ist es wichtig, dass Sie alle Warnungen und Hinweise dieser Bedienungsanleitung sowie der Warn- und Hin- weisschilder auf dem s-max genau beachten. Besonderer Hinweis zum Fahrbetrieb: Das Treppensteigsystem s-max darf aus Sicherheitsgründen nicht auf Rolltreppen und Laufbändern verwendet werden! 4.1.1 Umwelteinflüsse EMV: Elektromagnetische Verträglichkeit (EMV) -
Seite 15: Steigfußbelag
Gebrauch aufgeladen wird. Bei längerem Stillstand den s-max bitte ausschalten. Beim Blockieren der Arbeitselemente den s-max sofort abschalten. Reparaturen dürfen nur vom Hersteller oder vom AAT-Außendienst durchgeführt werden. Verwenden Sie nur Original AAT-Zubehörteile. Beachten Sie bitte die ausführlichen Wartungs- und Pflegehinweise im Ka- pitel 8. -
Seite 16: Inbetriebnahme
160 kg Inbetriebnahme Maximale Tragkraft Beachten Sie bitte, dass das maximale Personengewicht von 140 kg nicht überschritten wird. Akkupack Laden Sie vor der ersten Inbetriebnahme unbedingt die Batterien des Akku- packs Œ vollständig auf (ausführliche Hinweise siehe Kapitel 8.4). -
Seite 17: Bedienungshinweise
160 kg Bedienungshinweise Bevor wir zu den eigentlichen Bedienungshinweisen kommen, möchten wir Ihnen die wichtigsten Komponenten vorstellen. Bedienelement Das Bedienelement befindet sich serienmäßig am rechten Handgriff und verfügt über einen AUF/AB-Schalter Œ, einen Geschwindigkeitsregler , ei- nen Sicherheitschip für die Wegfahrsperre Ž und einen EIN/AUS-Schalter . -
Seite 18: Leuchtdiode Zur Fehleranzeige
Schalten Sie im Fehlerfall zunächst das Gerät "Aus" und dann wieder "Ein". Wird der Fehler danach immer noch angezeigt, laden Sie im Falle der Unter- spannung den Akku auf, in allen anderen Fällen verständigen Sie die AAT Alber Antriebstechnik GmbH oder den AAT-Außendienst. -
Seite 19: Sicherheitsbremsen
Sie sofort die AAT Alber Antriebstechnik GmbH oder den AAT Außendienst. Tritt nur eine einseitige Bremswirkung ein, darf der s-max nicht be- nutzt werden; verständigen Sie sofort die AAT Alber Antriebstechnik GmbH oder den AAT Außendienst. 6.4.2 Prüfung der erforderlichen Bremswirkung an der obersten Treppenkante Führen Sie diesen Test nicht durch, wenn eine Person im Trageses-... -
Seite 20: S-Max Am Tragesessel Anbringen/Abnehmen
Halterung für den s-max ausgerüstet werden. Die Firma AAT Alber Antriebstechnik GmbH bietet ein universell einsetzba- res Halterungssystem an. Am Tragesessel wird durch die Firma AAT Alber Antriebstechnik GmbH beidseitig eine untere und eine obere Œ Halterung angebaut. - Seite 21 160 kg 6.5.3 s-max in die untere Tragesessel-Halterung einführen 1. Damit der Tragesessel bei der Montage nicht wegrollt, betätigen Sie die Feststellbremsen des Tragesessels. 2. Ziehen Sie das Steigbein des s-max ganz ein. 3. Kippen Sie den s-max leicht nach hinten und fahren mittig an die Rückseite des Tragesessels heran.
- Seite 22 160 kg 6.5.6 s-max vom Tragesessel abnehmen Betätigen Sie den AUF/AB-Schalter in Richtung AUF (auf keinen Fall Rich- tung AB), damit sich das Steigbein in Richtung Bediener nach hinten und unten bewegt. Ziehen Sie die beiden Sicherungsstifte aus den oberen Halterungen ab (dazu die Entriegelungsbolzen eindrücken).
-
Seite 23: Personenbeförderung Mit Dem S-Max
160 kg Personenbeförderung mit dem s-max Beachten Sie, dass der s-max für "Ein-Mann-Bedienung" entwickelt worden ist und immer mit beiden Händen bedient werden muss. Mit dem s-max darf nur eine einzelne Person befördert werden. Üben Sie das Fahren auf der Ebene, der schiefen Ebene und das Treppensteigen mit dem s-max zunächst ohne Personen und stellen... -
Seite 24: Treppensteigsystem Ankippen
160 kg Treppensteigsystem ankippen Zum Treppensteigen und Befahren von schiefen Ebenen müssen Sie den s-max ankippen, was mit Hilfe des Steigbein einfach zu machen ist. 1. Schalten Sie dazu den s-max mit dem EIN/AUS-Schalter ein 2. Betätigen Sie nun den AUF/AB-Schalter Richtung AB solange, bis das Steigbein die Laufräder ca. -
Seite 25: Treppensteigen - Aufwärts
160 kg 6.11 Treppensteigen - Aufwärts Sie dürfen Personen mit dem s-max nur transportieren, wenn Sie in die Bedienung des Geräts eingewiesen worden und geübt sind. Üben Sie bitte das Treppensteigen mit dem s-max unbedingt ohne Person, mit Einzelstufenschaltung und mit der niedrigsten Steigge- schwindigkeit! Vor dem Benutzen Sicherheitsbremsen prüfen (siehe Kapitel 6.4... - Seite 26 160 kg Der 1. Takt ist beendet, wenn die Laufräder Œ auf der nächsthöheren Stufe aufsetzen und die Last wieder vom Steigbein übernehmen. Der 2. Takt beginnt mit dem Einziehen des Steigbeins Ž. Er ist beendet wenn diese seine höchste Position erreicht hat .
-
Seite 27: Treppensteigen - Abwärts
160 kg 6.12 Treppensteigen - Abwärts Sie dürfen Personen mit dem s-max nur transportieren, wenn Sie in die Bedienung des Geräts eingewiesen worden und geübt sind. Üben Sie bitte das Treppensteigen mit dem s-max unbedingt ohne Person, mit Einzelstufenschaltung und mit der niedrigsten Steigge- schwindigkeit! Vor dem Benutzen Sicherheitsbremsen prüfen (siehe Kapitel 6.4... -
Seite 28: S-Max Auf Der Treppe Ablegen
160 kg Nun werden die Laufräder mitsamt dem Gestell vorwärts - vom Bediener weg - bewegt Œ. Danach werden die Laufräder und das Gestell abgesenkt indem das Steig- bein eingezogen wird. Dabei stellt sich eine kleine Lastigkeitsänderung ein. -
Seite 29: Problemlösungen
Sicherung defekt? Wenn ja: Sicherung auswechseln. Ist das Problem immer noch vorhanden? Wenn ja: AAT Alber Antriebstechnik oder den AAT-Außendienst verständigen. Ist der Sicherheitschip für die Wegfahrsperre eingesetzt? s-max fährt nicht Wenn ja: AAT Alber Antriebstechnik oder den AAT-Außendienst verständigen. -
Seite 30: Zubehör
Ein als Zubehör erhältlicher Kfz-Spannungswandler ist empfehlenswert, wenn Sie das Treppensteigsystem s-max im Kraftfahrzeug transportieren. Der Spannungswandler von AAT ist für den Anschluss an 12 V Bordnetze ausgelegt. Er zerhackt die 12 V / 24 V-Gleichspannung und transformiert sie anschließend auf 230 V Wechselspannung. -
Seite 31: Wartung, Pflege Und Entsorgung
8.3.1 Automatik-Netzladegerät Das Ladegerät bedarf keiner besonderen Wartung. Standardmäßig gehört das Ladegerät von AAT zum Lieferumfang. Stecker Œ wird in die Netzstec- kdose und Stecker am Gehäuse eingesteckt. Über das Ladegerät wird eine Aufladung von 100 % der Akku-Kapazität er- reicht. -
Seite 32: Laden Im Kfz
Lesen und beachten Sie vor Beginn des Ladevorgangs alle Anwei- sungen und Warnhinweise, die des Kfz-Spannungswandler beilie- gen. Verwenden Sie niemals einen anderen, nicht von AAT-Alber An- triebstechnik stammender Kfz-Spannungswandler! Kontrollieren Sie das Ladegerät regelmäßig und schützen Sie es vor Ölen, Fetten, aggressiven Reinigungsmitteln, Verdünnung und/oder... -
Seite 33: Akkupack
Überladen ist daher ausgeschlossen. Werden vollgeladene Akkus schneller leer als gewohnt, sind sie vermutlich verbraucht. Lassen Sie in diesem Fall die Akkus vom Außendienst der AAT Alber Antriebstechnik GmbH prüfen und gegebenenfalls tauschen. Verbrauchte Akkus können Sie bei entsprechenden Batterie-Abgabestellen fachgerechten Entsorgung abgeben. -
Seite 34: Akkupack Laden
Lesen und beachten Sie vor Beginn des Ladevorgangs alle Anwei- sungen und Warnhinweise, die dem Ladegerät beiliegen. Vor Beginn des Ladevorgangs ist der s-max auszuschalten! Verwenden Sie niemals ein anderes, nicht von AAT Alber Antriebs- technik stammendes Ladegerät! Berühren Sie den Stecker nie mit feuchten Händen! Der Akkupack kann wahlweise in eingebautem Zustand über die Ladebuchse... -
Seite 35: Laden Mit Kfz-Spannungswandler
Defekte Sicherungen dürfen nicht geflickt oder überbrückt werden, sondern dürfen nur durch neue Sicherungen der gleichen Stärke er- setzt werden. Ersatzsicherungen werden von der AAT Alber Antriebstechnik GmbH angeboten. Nehmen Sie vor dem Sicherungswechsel den Akku-Pack vom Lade- gerät ab! Zum Wechseln der Sicherungen entfernen Sie die Abdeckung , ziehen die... -
Seite 36: Bremsbeläge Prüfen
Die Mindestbelagdicke beträgt 1 mm. Falls der Belag auf weniger als 1 mm abgenutzt ist, müssen die Bremsbeläge auf beiden Seiten aus- gewechselt werden. Wenden Sie sich bitte dann an die Firma AAT Alber An- triebstechnik GmbH oder den AAT-Außendienst. -
Seite 37: Garantie Und Haftung
Material- und Verarbeitungsfehlern sind. Für Blei-Akkus - deren ordnungsgemäße Pflege vorausgesetzt - übernimmt die AAT Alber Antriebstechnik GmbH die Garantie für den Zeitraum von 1 Jahr ab Empfangsdatum. Die Garantie auf den s-max erstreckt sich nicht auf Fehler, welche zurückzu- führen sind auf:... - Seite 38 160 kg Notizen:...
- Seite 39 160 kg Notizen:...
- Seite 40 160 kg AAT Alber Antriebstechnik GmbH Postfach 10 05 60 · D-72426 Albstadt Tel. +49.74 31.12 95-0 · Fax +49.74 31.12 95-35 www.aat-online.de · info@aat-online.de...
