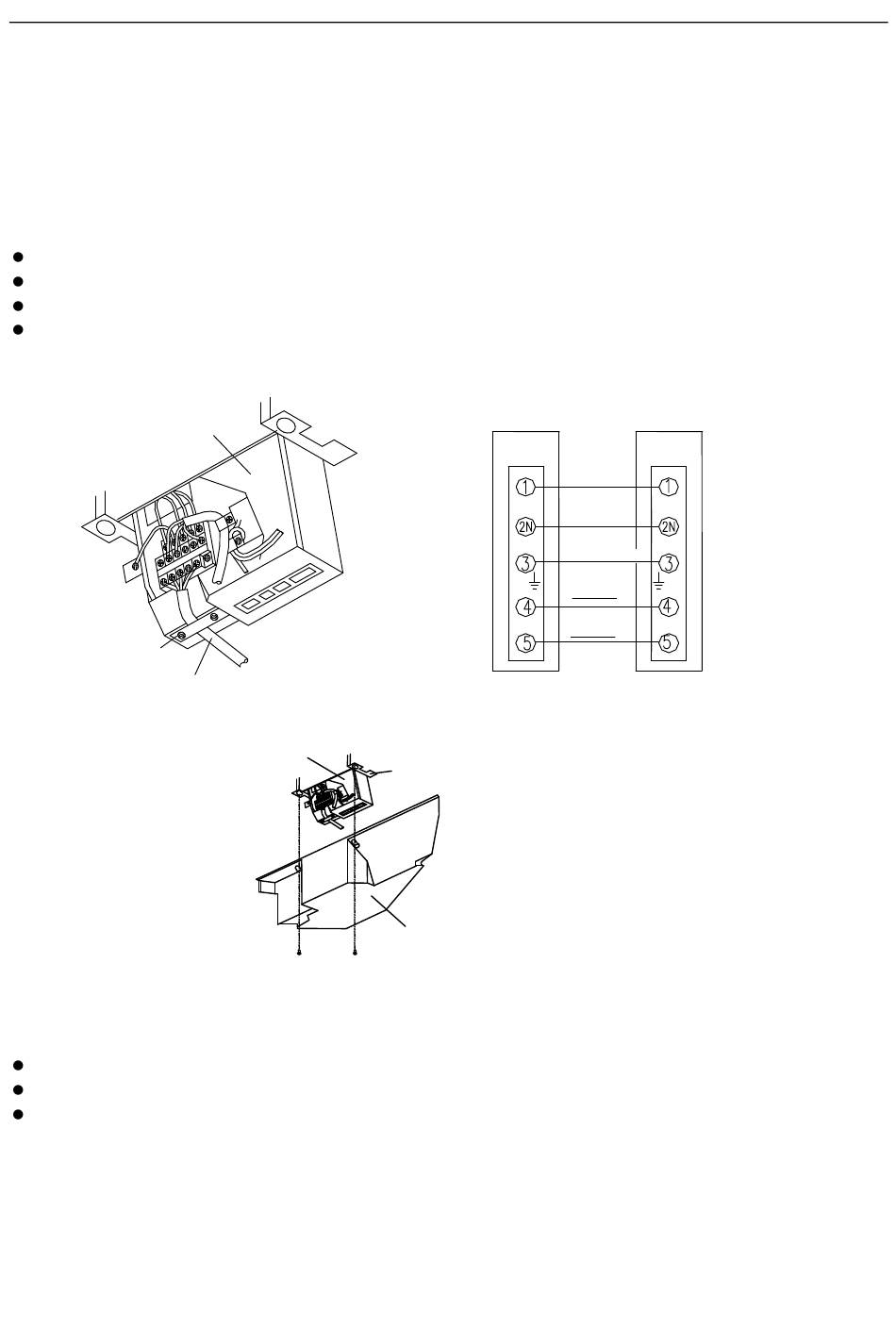

12. VERBINDUNG DER ELEKTRISCHEN ANSCHLÜSSE
ACHTUNG: Lassen Sie diese Arbeiten von einer Fachkraft durchführen.
Inneneinheit
Lösen Sie die Abdeckung des. (Fig. 19)
Schließen Sie die Leitungen entsprechend des Schaltbildes an. (Fig. 20)
Überprüfen Sie, ob der Anschluss fest erfolgt ist.
Benutzen Sie eine Klemme, um die Leitungen zu fixieren und befestigen Sie die Abdeckung wieder.
Electric box
Verbindung zwischen
Innen- und

Ausseneinheit

Ausseneinheit
Schließen Sie die Leitungen entsprechend des Schaltbildes an. (Fig. 20)
Überprüfen Sie, ob der Anschluss fest erfolgt ist.
Benutzen Sie eine Klemme, um die Leitungen zu fixieren und befestigen Sie die Abdeckung wieder.
Vergewissern Sie sich UNBEDINGT, dass die Kabel korrekt verbunden sind. Falsche Kabelverbindungen
verursachen elektrische Fehlfunktionen. Ziehen Sie nicht an den Kabeln.
Je nach Ausführung liegt ein weiteres Verbindungskabel mit Steckelementen zur Steuerung der
Kompressorstärke bei. Verbinden Sie dieses ebenfalls zwischen Innen- und Aussengerät.
Fig.19
Elektrobox
Elektroschutzabdeckung mit Schrauben
fixiert
Electric baffle plate
Fig.13
Inneneinheit Ausseneinheit
Terminal
Terminal
block
braun
blau
Grün Erdungsk
gelb abel
Weiss/grau
schwarz
Fig.20
block
