11. MONTAGE DER KUNSTSTOFFVERKLEIDUNG
Einschub Langloch
Haken
Zwei Schrauben einstezen

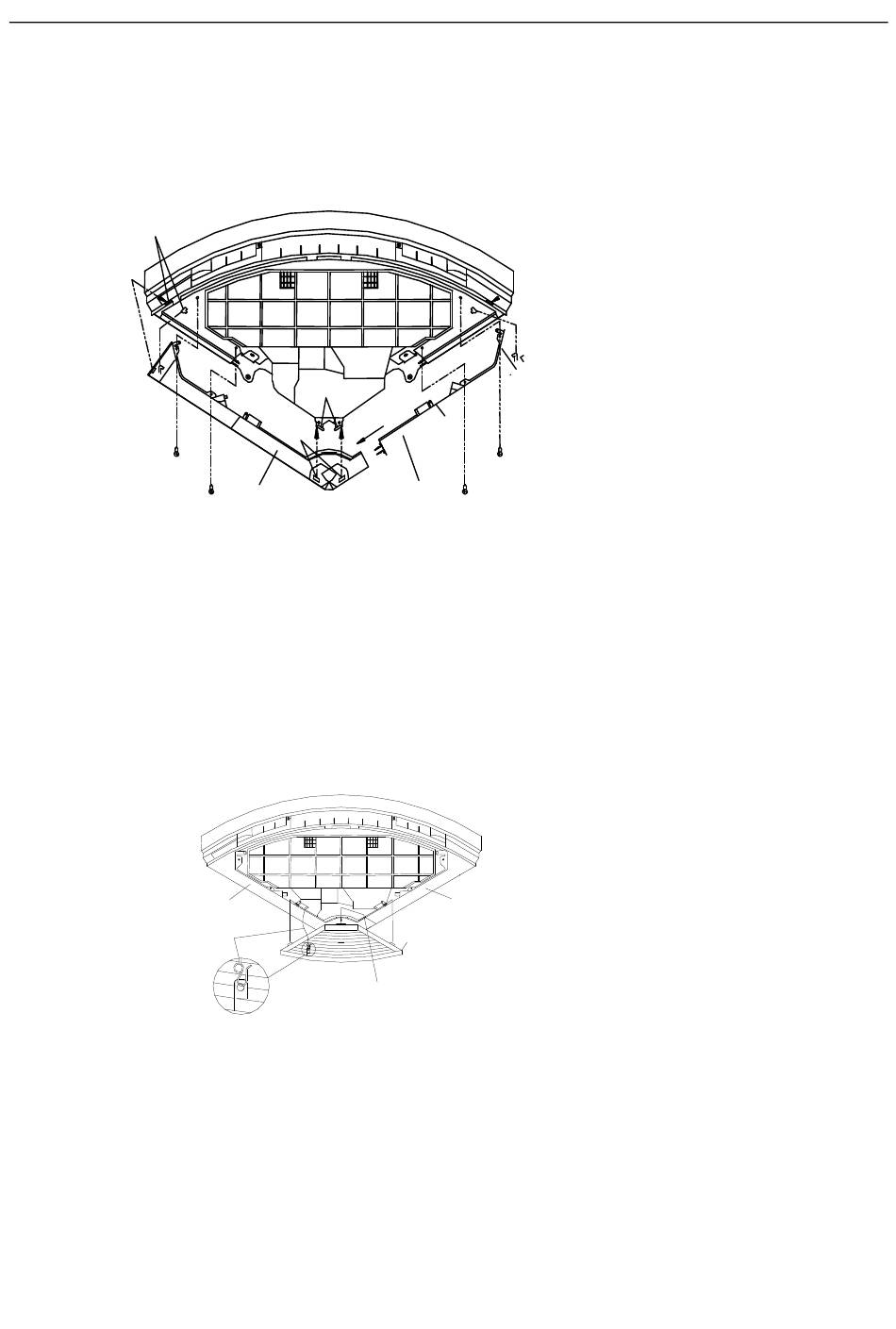

Montieren Sie zuerst die linke Kunststoffabdeckung (Schenkel), indem Sie diese von vorne
in das Langloch einschieben. In der hinteren Ecke setzen Sie diese auf die dafür
vorgesehenen Metallhaken.
Fixieren Sie diese mit den beigefügten Schrauben.
Stecken Sie nun die rechte Abdeckung (Schenkel) ebenfalls von vorne in das Langloch
und verbinden Sie dieses wie in Fig. 14 mit den linken Schenkel zu einer Einheit (Winkel).
Fixieren Sie diese mit den beigefügten Schrauben.
linke
Gitterhalterung
Verbindung
skabel
Nun die hintere kleine Abdeckung (Dreieck) in die dafür vorgesehene Halterung
von vorne Richtung Ecke befestigen. Zur Sicherheit hängen Sie – wie in Fig. 15 –
den Haken ein ( an der Schnur).
GERÄTEUNTERSEITE
Haken
Insert
Slot
Rechter
Linker
Schenkel
Schenkel
(Abdeckung)
(Abdeckung)
Bohrung
Fig.15
Zwei Schrauben
einsetzen
Rechte
Gitterhalterung
Gitter
Fig.14
