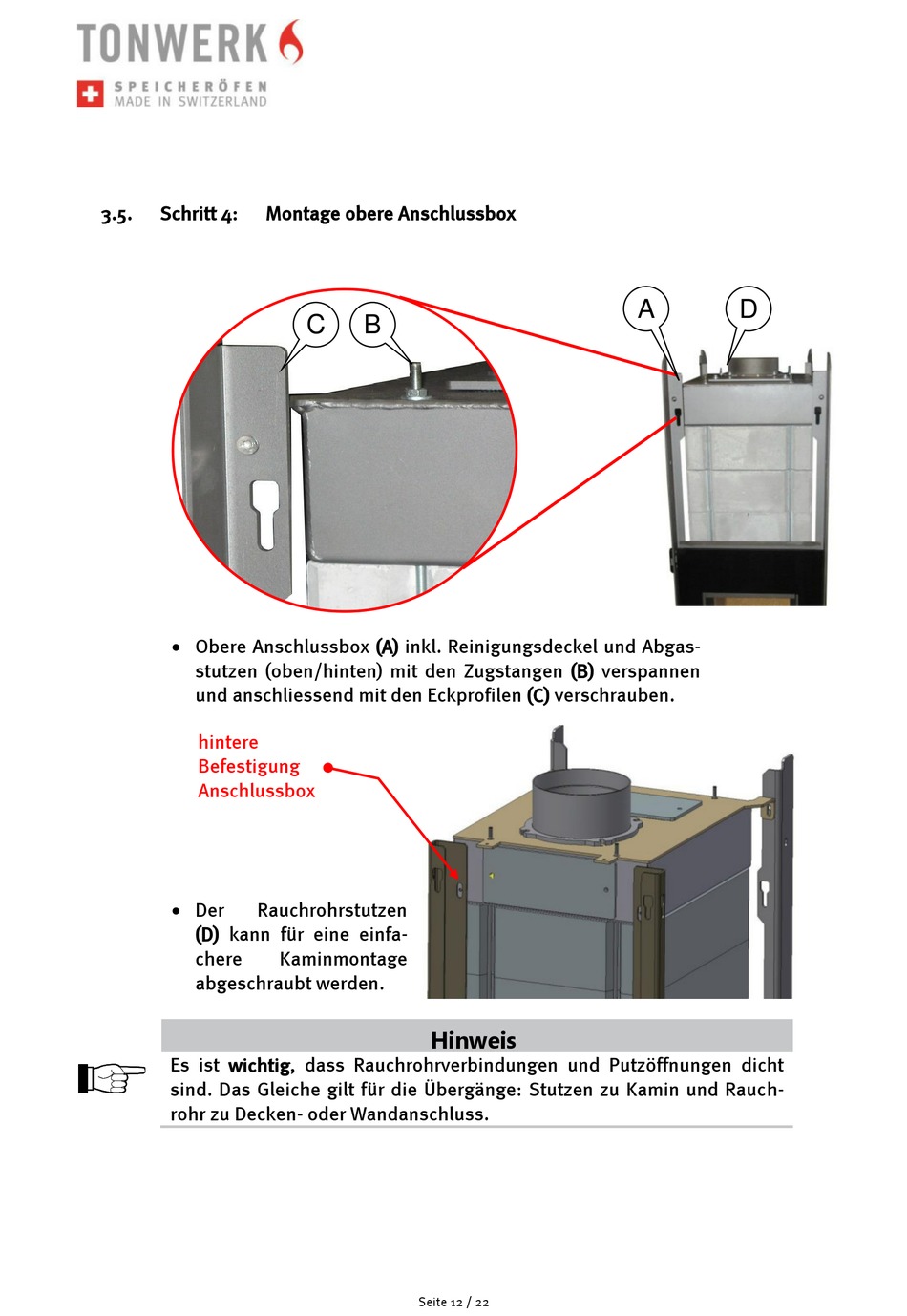

3.5. Schritt 4: Montage obere Anschlussbox
 Obere Anschlussbox (A) inkl. Reinigungsdeckel und Abgas-
stutzen (oben/hinten) mit den Zugstangen (B) verspannen
und anschliessend mit den Eckprofilen (C) verschrauben.
hintere
Befestigung
Anschlussbox
 Der Rauchrohrstutzen
(D) kann für eine einfa-
chere
abgeschraubt werden.
Es ist wichtig, dass Rauchrohrverbindungen und Putzöffnungen dicht
sind. Das Gleiche gilt für die Übergänge: Stutzen zu Kamin und Rauch-
rohr zu Decken- oder Wandanschluss.
Hinweis
Kaminmontage
Seite 12 / 22
C B
A D
