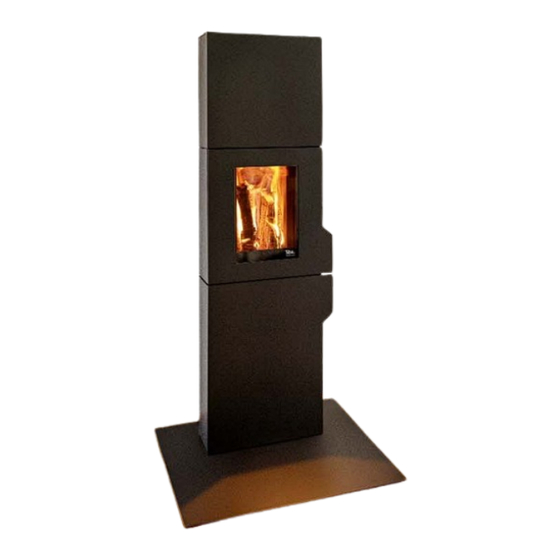

- Seite 1 Tonwerk Speicherofen MONOLITH Installations- und Bedienungsanleitung Für künftige Verwendung aufbewahren!
-
Seite 2: Inhaltsverzeichnis
CE-KONFORMITÄT ................6 1.7. TYPENSCHILD ................6 Technische Daten : Monolith ..........7 2.1. Tripelpunktwerte nach DIN EN 13384: Monolith........7 Wichtige Hinweise ............... 8 Verwendungszweck ............. 8 4.1. Warum keinen Abfall verbrennen? ............8 Schornsteinzug ..............8 Sicherheitshinweise ............9 Funktion und Bedienungselemente ......... - Seite 3 Einleitung Monolith TIBA-Kundenorganisation ..........24 Technische Daten .............. 25...
-
Seite 4: Einleitung
Inhaltsverzeichnis Bedienungsanleitung 1. Einleitung Sie haben mit dem Kaminofen Monolith welcher aus Schweizer Produktion stammt, eine gute Wahl getroffen. Die Entwicklung dieses Kaminofens basiert auf den neusten Erkenntnissen der Verbrennungstechnologie im Bereich der Schornsteinöfen. Wie bei jedem Holz-Heizgerät bedingt aber das perfekte Funktionieren und eine saubere Verbrennung einer fachmän-... -
Seite 5: Sicherheitshinweis Schornstein
Einleitung Monolith 1.2. SICHERHEITSHINWEIS SCHORNSTEIN Der notwendige Schornsteinzug beträgt 12 Pa. Sind Höhe und Querschnitt des Schornsteins nicht den Erfordernissen ange- passt können Zugprobleme und somit Störungen bei der Ver- brennung, als auch Kondensatbildung entstehen. Ist der Schornsteinzug zu hoch, sind Zugbegrenzer zu installieren. -
Seite 6: Zulassungen, Zertifikate
Das Typenschild befindet sich an der Innenseite vom Gehäuse, rechts unten neben dem Holzbehälter. Das Typenschild gibt Auskunft über die verschiedenen Zulas- sungen des Kaminofen Monolith. Bei technischen Rückfragen zum Ofen, oder bei Fragen der Garantie ist immer die Ofennummer auf dem Geräteschild an-... -
Seite 7: Technische Daten : Monolith
2. Technische Daten : Monolith Nennwärmeleistung nach EN 13240 5.3 kW Mindestförderdruck 12 Pa (Nennwärmeleistung) Gewicht der Feuerstätte max. 200kg Mehrfachbelegung (Bauart 1) Für Mehrfachbelegung geeignet 2.1. Tripelpunktwerte nach DIN EN 13384: Monolith Abgasmassenstrom g/s Abgastemperatur Abgasstutzen °C Notwendiger Förderdruck Pa Typenschild... -
Seite 8: Wichtige Hinweise
Brennstoffe Bedienungsanleitung 3. Wichtige Hinweise Der Kaminofen ist nach dem neusten Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Trotzdem kann falsches Bedienen, Verwenden von unzulässigen Brennstoffen oder Unterlassen einer erforderli- chen Reparatur zu Personen- und Sachschäden führen. Sie vermeiden unkontrollierte Betriebszustände, indem Sie den Kleinspeicherofen gemäss dieser Bedienungsanleitung betrei- ben, warten und pflegen. -
Seite 9: Sicherheitshinweise
Brennstoff Monolith 6. Sicherheitshinweise Beachten Sie bitte folgende Sicherheitshinweise. Dadurch schützen Sie sich und verhindern Schäden am Kleinspeicher- ofen. Bedienung Bei längerem Feuern kann der Bedie- nungsgriff heiss werden. Verwenden Sie in diesem Fall den mitgelieferten Handschuh. Vorsicht: Heisse Oberflächen! Berühren von heissen Teilen kann... -
Seite 10: Funktion Und Bedienungselemente
Saugen Sie die Asche erst ab, wenn sie kalt ist. Verwenden Sie dazu unseren Aschensauger ‚Ash-Clean‘. 7. Funktion und Bedienungselemente In dieser bildlichen Funktionsbeschreibung sind die Bedie- nungselemente und das Feuerungsprinzip des Kleinspeicher- ofens Monolith ersichtlich. Speicherblock Feuerraum Türgriff Luftverstellung Tragbarer Holzbehälter... -
Seite 11: Aufstellung Des Kaminofens
Brennstoff Monolith 8. Aufstellung des Kaminofens Bevor Sie Ihren Kaminofen anschliessen, empfehlen wir, dass Sie sich mit Ihrem örtlichen Schornsteinfeger in Verbin- dung setzen, damit Sie sicher sein können, dass Ihr Kamin- ofen gemäss den örtlich geltenden Vorschriften installiert wird. -
Seite 12: Sicherheitsabstände
Brennstoffe Bedienungsanleitung 8.3. Sicherheitsabstände Folgende Sicherheitsabstände zu brennbarem Material müssen eingehalten werden: Seitenwände, Rückwand 250mm Frontseite mit Feuerraumtüre 250mm Deckfläche örtliche Vorschriften beachten Aufstellungsverbot Der Kaminofen darf nicht aufgestellt werden in: Räumen, in denen leicht entzündliche und leicht brennbare Stoffe hergestellt, verarbeitet oder gelagert werden;... -
Seite 13: Anschluss Externen Verbrennungs-Zuluft
Die Zuluft kann vertikal nach unten oder horizontal nach hin- ten, mittels handelsüblichem Alu-Flex Rohr NW 80mm, dicht angeschlossen werden. Der Anschluss des Monolith ist mit einem handelsüblichen Anschlussstutzen mit Dichtlippe ausgestattet, welche ein her- ausrutschen des Alu-Flex Rohres verhindert. -
Seite 14: Brennstoffe
Brennstoffe Bedienungsanleitung 11. Brennstoffe Der Monolith ist als Kaminofen konzipiert und eignet sich für die Verfeuerung von Weich- und Hartholz. Anfeuern/Nachlegen Das Holz muss naturbelassen und lufttrocken sein (max. 20 % Wassergehalt). Zum Anfeuern und Nachlegen benötigen Sie Spalt- oder Scheitholz mit einer Länge von 25 cm +15 cm und unterschiedlichem Querschnitt: ... -
Seite 15: Anfeuern Und Nachlegen
Störungsbehebung Monolith 12. Anfeuern und Nachlegen Der Kaminofen lässt sich leicht bedienen. Anfeuern und Nach- legen sind Bedienungsabläufe, die Sie in kurzer Zeit ohne Zu- hilfenahme dieser Bedienungsanleitung beherrschen werden. Handeln Sie trotz Routine mit Vorsicht. Heizleistung Die Wärmeabgabe des Kaminofen verläuft mit einer Wärme- abgabe von 5.3 kW. -
Seite 16: Anfeuern
Störungsbehebung Bedienungsanleitung 12.2. Anfeuern Schritt 1 Brennstoff bereitlegen (3 Stück ca. 600g + 1 Stück ca. 200g) Auf Seite 14 erfahren Sie, welche Brennstoffe geeignet und zulässig sind. Schritt 2 Drosselklappe im Schornsteinrohr öffnen. Schritt 3 Feuerraumtür öffnen und Rostasche entfernen. Den Aschekasten aus der Brennkammer nehmen und leeren. -
Seite 17: Nachlegen (1 Bis Max. 1.5 Kg)
Störungsbehebung Monolith Schritt 5 Luftverstellung ganz öffnen. Ziehen Sie die Achse der Luftverstellung auf Stellung III Schritt 6 Anzünden. Zündwürfel oder Zündwolle oben anzünden. Schritt 7 Feuerraumtüre schliessen. Schritt 8 Mit Drosselklappe Leistung reduzieren. Je nach Zugsituation können Sie nach ca. 20 Minuten mittels Drosselklappe im Schornstein und/oder mittels der Achse der- Luftverstellung den Abbrand ein wenig drosseln. -
Seite 18: Heizen In Der Übergangszeit Und Bei
Störungsbehebung Bedienungsanleitung 13. Heizen in der Übergangszeit und bei erschwerten Bedingun- Bei feuchtem, nebligem Wetter, Außentemperaturen ab 15°C und in der Übergangszeit ist es ratsam, vor dem Feuern ein „Lockfeuer“ zu entzünden. Dies dient dazu, die kalte, schwere Luft, die im Schornstein steht zu vertreiben und so die thermi- schen Voraussetzungen für einen optimalen Zug des Schorn- steins zu schaffen. - Seite 19 Störungsbehebung Monolith Speicherblock Schritt 1 Entfernen der oberen Verkleidung. Diese kann durch verschieben nach oben, ausgehängt werden. Schritt 2 Entfernen der Speicherblock Platte. Nach dem lösen der Sechskantmuttern kann die Platte nach vorne abgenommen werden. Schritt 3 Vorderer Haltebügel nach oben ausfahren und entfernen.
- Seite 20 Störungsbehebung Bedienungsanleitung Schritt 4 Speichersteine entfernen Schritt 5 Seitliche Haltebügel ausfahren Schritt 6 Luftleitblech von der Brennkammer entfernen. Schritt 7 Gehäuse und Rauchabgang reinigen. Schritt 8 Zusammenbau in umgekehrter Reihenfolge.
- Seite 21 Störungsbehebung Monolith Speicherblock Wandbefestigung Feuerraum Aschekasten Flachrost Tragbarer Holzbehälter Bodenplatte „Optional“...
-
Seite 22: Störungsbehebung
Störungsbehebung Bedienungsanleitung 15. Störungsbehebung Schornstein zieht nicht Wenn der Kaminofen einige Zeit nicht mehr in Betrieb gewe- sen ist, empfehlen wir, mit etwas Zeitungspapier vorzuheizen. Dadurch zieht der Schornstein während dem Anfeuern besser. Verwenden Sie immer genügend feines Anfeuerholz, damit Holz brennt nicht rasch eine genügend hohe Verbrennungstemperatur er- reicht wird. -
Seite 23: Garantie
Störungsbehebung Monolith 16. Garantie Wir gewähren für Ihren neuen TIBA Kaminofen Monolith eine Garantie von 5 Jahren. Die Garantielaufzeit beginnt mit dem Tag der Inbetriebnahme durch den Fachhändler. Der Garantieanspruch tritt dann in Kraft, wenn der Kaufpreis für den Ofen vertragsgemäß entrichtet ist und das Garantiezertifikat vollständig ausgefüllt innerhalb 30 Tagen an die TIBA AG Bubendorf zurückgesendet wird. -
Seite 24: Kundendienst
TIBA-Kundenorganisation Bedienungsanleitung 17. TIBA-Kundenorganisation Wir sind für Sie da. Nutzen Sie bei Bedarf unsere Dienstleistungen. Kundendienst Unser Kundendienst ist zentral organisiert. Setzen Sie sich bit- te bei technischen Fragen, Betriebsstörungen oder Service- aufträgen mit unserem Kundendienst in Bubendorf in Verbin- dung. -
Seite 25: Technische Daten
TIBA-Kundenorganisation Monolith 18. Technische Daten MONOLITH Nennwärmeleistung 5.3 kW Abmessungen und Gewicht Abgasstutzendurchmesser 150 mm Anschlussmöglichkeiten Oben / hinten Aussenabmessung Breite x Tiefe x Höhe 400 x 250 x 1516 mm Feuerraumöffnung Breite x Tiefe x Höhe 219 x 151 x 396 mm... - Seite 26 TIBA-Kundenorganisation Bedienungsanleitung Impressum: TIBA AG, CH-4416 Bubendorf Technische und optische Änderungen sowie Satz- und Druckfehler vorbehalten. April 2018 70.72D...
