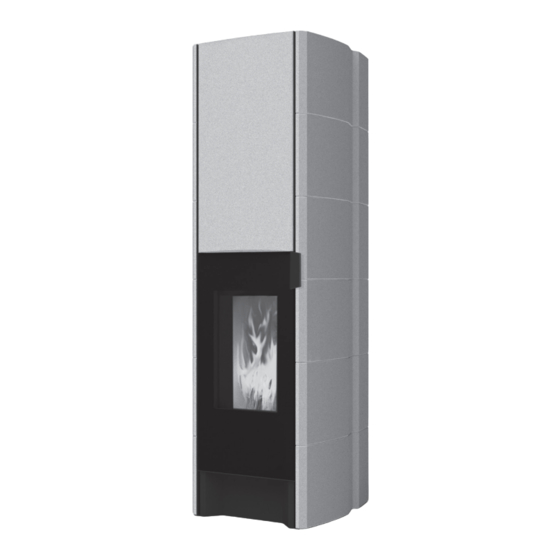

TONWERK T-LINE eco2 Montageanleitung
  1. Anleitungen
  2. Marken
  3. TONWERK Anleitungen
  4. Heizgeräte
  5. T-Line eco2
  6. Montageanleitung

TONWERK T-LINE eco2 Montageanleitung

Vorschau ausblenden Andere Handbücher für T-LINE eco2:
Inhaltsverzeichnis

Werbung

Quicklinks

Montageanleitung Speicherofen
Seite 1 / 22

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TONWERK T-LINE eco2

Inhaltszusammenfassung für TONWERK T-LINE eco2

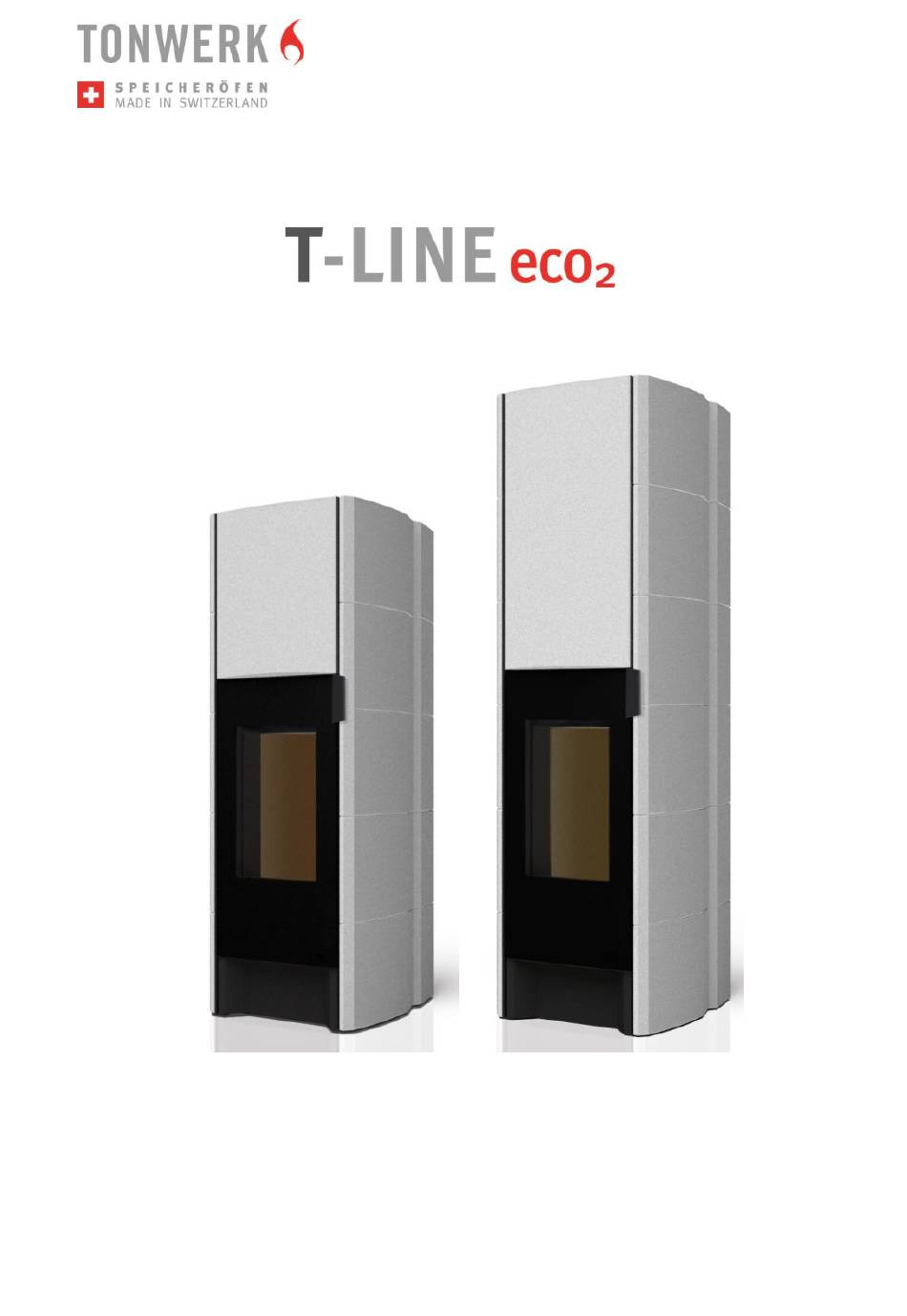

  • Seite 1 Montageanleitung Speicherofen Seite 1 / 22...

  • Seite 2: Inhaltsverzeichnis

    Schritt 8: Inbetriebnahme, Instruktion und Befeuerung ........16 Option Drehteller: ..................16 4.1. Drehteller platzieren ..................16 Option Aquamodul ..................18 Ergänzende Anmerkungen: ................21 Version_20160301 T-LINE eco ist ein eingetragenes Warenzeichen der TONWERK LAUSEN AG SWISS MADE – Wolfram Design Seite 2 / 22...

  • Seite 3: Bodentragfähigkeit

    Vor dem Aufstellen Hinweis Lesen Sie diese Montageanleitung durch, bevor Sie mit dem Speicher- ofen arbeiten! Sie enthält wichtige Hinweise für Ihre persönliche Sicherheit. VORSICHT 1.1. Bodentragfähigkeit: Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Unterkon- struktion dem Gewicht des Ofens standhält. Starke Schwingungen von elasti- schen Unterkonstruktionen (Holzböden) können zu Defekten am Ofen führen und die Aufstellung von drehbaren Öfen unmöglich machen.

  • Seite 4: Sicherheitsabstände

    VORSICHT 1.3. Sicherheitsabstände: VORSICHT Bei brennbaren Materialien (Holzverkleidung, Täfer, Stoff, usw.) gibt es feuerpolizeilich vorgeschriebene Mindest-, oder Sicherheitsabstände. Diese betragen gemäss nachfolgender Tabelle: Sicherheitsabstand A Seiten und Rückwände benötigen zu brennbaren Materialien einen Mindestab- stand von 10 cm Sicherheitsabstand B Es sind die Länderspezifischen Vorschriften zu beachten.

  • Seite 5: Anschluss Abgasführung Und Verbrennungsluftversorgung Bei Raumluftunabhängigem Betrieb

    Betrieb gemäss Klassifizierung FC61x auszuführen und gemäss DIN EN 13384-1:2008-08 und DIN EN 13384-2:2009-07 ist ein entsprechender Nach- weis zu führen. Tonwerk Lausen AG empfiehlt die Verwendung des Lindab Stecksystems für die Verbrennungsluftversorgung und bietet diese an. Die benötigten Elemen- te sind bei der Bestellung zu vermerken.

  • Seite 6: Zuluftanschluss Unten/Hinten: T-Line

    1.7. Zuluftanschluss unten/hinten: T-LINE Handelsübliches Rauchrohr Anschluss am Schorn- Ø150mm, Wandstärke stein mit Dichtschnur 2mm, bei Bedarf mit abge- oder Hochtemperatur- dichteter Putzöffnung Seite 6 / 22 silikon abgedichtet Befestigung auf TL-Winkelstutzen mit Lindab Schlauchbride TKS-R- 165. Die Verbindung muss abge- klebt werden.

  • Seite 7: Drehbare Öfen Und Raumluftunabhängiger Betrieb

    1.8. Anschluss an Luft-Abgasschornstein: Hinweis 1.9. Drehbare Öfen und raumluftunabhängiger Betrieb: Drehbare Anschlüsse bei Standard-Drehkonsolen und Abgasstutzen sind Zubehörteile, die nicht für einen raumluftunabhängigen Betrieb geeignet und somit nicht zulässig sind. Anschluss am Schornstein mit Rauchrohr d=150 Dichtschnur oder Hochtempe- Handelsübliches Rauchrohr ratursilikon abdichten! Seite 7 / 22...

  • Seite 8: Auspacken Des T-Line

    Gerät zusammengestellt, auf Vollständigkeit und Beschädi- gungen überprüft. Sollten trotzdem Mängel vorliegen, welche auf Trans- portschäden zurückzuführen sind, wenden Sie sich umgehend nach Anlieferung an die Tonwerk Lausen AG. Schwere Komponenten Komponenten können hohe Gewichte aufweisen. Unsachgemässer Umgang führt zu schweren Verletzungen!

  • Seite 9: 3.3.1. Anschluss Der Verbrennungs-Zuluft Bei Raumluftunabhängigem Betrieb

    3. Aufbauschritte Hinweis 3.1. Schritt 1: Bei Variante mit Drehteller siehe Option Drehteller! 3.2. Ofengehäuse aufstellen VORSICHT ausnivellieren und anhand der oberen Blechabdeckung zum Kaminanschluss ausrichten und einmessen. Der Ofen kann im fertigen Zustand nicht mehr verschoben werden. Das Gehäuse muss auf einem ebenen Boden oder einer Grundplatte stehen. Sollte der Untergrund uneben sein, kann das Gehäuse mittels der vier Stell- schrauben ausgerichtet werden.
  • Seite 10 Hinweis WICHTIG Der freie Querschnitt von 125 mm darf nicht vermindert werden. Es ist vor allem bei Anschlüssen an der Aussenfassade zu beachten, dass die Zuluft Leitungen bauseits ausreichend gedämmt sind um Kon- densat Bildung zu vermeiden. Wichtig! Bei langen Zuluft Leitungen > 4 Meter Länge oder mehreren Richtungs- änderungen (Bögen) ist mittels angepasster Dimensionierung der Strö- mungswiderstand auszugleichen.

  • Seite 11: Schritt 3: Montage Speicherblock

    3.4. Schritt 3: Montage Speicherblock Hochversion VORSICHT Hinweis Die Speicherblöcke, die obere Abschlussbox gemäss Ofenquerschnitt auf- bauen. VORSICHT! Die Position der oberen Abschlussbox im Auslieferzustand entspricht nicht der endgültigen Höhe nach Montage der Speicherblöcke. Es ist darauf zu achten, dass die Speicherlöcke seitlich und nach hinten bündig zur Gehäusekante montiert werden und dass die Dichtungen im Speicherblock fest sitzen.

  • Seite 12: Schritt 4: Montage Obere Anschlussbox

    3.5. Schritt 4: Montage obere Anschlussbox  Obere Anschlussbox (A) inkl. Reinigungsdeckel und Abgas- stutzen (oben/hinten) mit den Zugstangen (B) verspannen und anschliessend mit den Eckprofilen (C) verschrauben. hintere Befestigung Hinweis Anschlussbox  Der Rauchrohrstutzen (D) kann für eine einfa- chere Kaminmontage abgeschraubt werden.

  • Seite 13: Schritt 5: Montage Ofenverkleidung

    3.6. Schritt 5: Montage Ofenverkleidung 1. Seitenplatte Vorsichtig am hinteren Eckprofil ein- hängen und vorne verschrauben (A) Die Schrauben (B) so hineinschrauben, dass wenn die Verkleidung im Schlitz eingehängt wird kein Spiel vorhanden ist. Besonders bei den hinteren Verkleidungen zu be- achten! 2.
  • Seite 14 3. Verkleidung ist lagenweise aufzubauen: 1. Seitenplatte links/rechts Hinweis 2. Rückplatte 3.Seitenplatte links/rechts Halteschrauben der Verkleidung sind nur leicht anzuziehen! 4. Frontplatte (A) ist in die Schlitze des vorderen Eckprofils einzuhängen. 5. Beide Deckelteile (B/C) sind nur aufzulegen Seite 14 / 22...

  • Seite 15: Schritt 7: Funktionstest Zuluftautomatik

    Hinweis 3.7. Schritt 6: Funktionstest Türschliessung Hinweis Vor der Inbetriebnahme ist zu prüfen, dass die Ofentür selbständig Dicht schliesst. 3.8. Schritt 7: Funktionstest Zuluftautomatik Bevor die Zuluft angeschlossen wird, ist durch Drücken der manu- ellen Luftklappenbetätigung zu prüfen ob die Luftklappe zufällt (hörbares Schliessgeräusch).

  • Seite 16: Schritt 8: Inbetriebnahme, Instruktion Und Befeuerung

    Hinweis 3.9. Schritt 8: Inbetriebnahme, Instruktion und Befeuerung Option Drehteller: Befeuern Sie den Ofen und instruieren Sie den Benutzer anhand der Bedie- nungsanleitung. Machen Sie den Kunden auf die Sicherheits- und Anwen- dungshinweise aufmerksam. Hinweis Weisen Sie den Kunden darauf hin, dass eine defekte Dichtung aus Sicherheitsgründen umgehend ersetzt werden muss.
  • Seite 17  A diese Löcher sind zum fixieren des Drehtellers (Auslieferzustand)  B Rastbolzen um in der gewünschten Position einzurasten Montage = Eindrehen bis Anschlag, dann eine ½ Umdrehung retour, Sichern mit Kontermutter Anschlag für Drehwinkel 45°grad pro Seite (Gesamtdrehwinkel = 90° grad) Anschlag für Drehwinkel 60°grad pro Seite (Gesamtdrehwinkel = 120°...

  • Seite 18: Option Aquamodul

    Option Aquamodul 1. Die Module werden seitlich, unten mit 2 Schrauben und 1 Schraube mittig am Ofen verschraubt. Das vordere Modul wird nur auf die Unterlagen gelegt. Seite 18 / 22...
  • Seite 19 2. Sensor S1 ist am Rückwand Panel in die vorgesehene Hülse zu stecken. Hülse unten mit einem Hammerschlag deformieren sodass der Sensor S1 nicht mehr unten herausfällt. 3. Das Kabel des Sensor S1 ist nur ca. 2.5m lang und muss bis zur Steuerung T-BOX verlängert werden.
  • Seite 20 4. Das hintere Modul ist mit Warm & Kaltwasser- anschluss versehen. Darauf achten das die Schlauchenden unten ins Gehäuse Richtung Ofentür ragen. 5. Die Verbindung der einzelnen Module erfolgt Hinweis über die Mitgelieferten Klemmverbindungen. Darauf achten das diese gerade auf dem Rohr sitzen und ganz nach unten gedrückt werden.

  • Seite 21: Ergänzende Anmerkungen

    Ergänzende Anmerkungen: Bei Einsatz von Lüftungsgittern oder Zuluftklappen an der Aussenfassade ist der Kunde bezüglich der Wartung/Reinigung zu instruieren. WICHTIG! Füllen Sie im Beisein des Kunden das Garantiezertifikat aus und senden Sie dieses an uns zurück. Bei Fragen wenden Sie sich bitte unter 0041 (0) 61 927 95 55 an unseren Kun- dendienst.
  • Seite 22 Tonwerk Lausen AG Hauptstrasse 74 CH-4415 Lausen Telefon: +41 (0) 61 927 95 55 Fax: +41 (0) 61 927 95 58 info@tonwerk-ag.com www.tonwerk-ag.com Änderungen vorbehalten: Lausen, März 2016 Seite 22 / 22...
