ANZEIGE- UND BEDIENELEMENTE

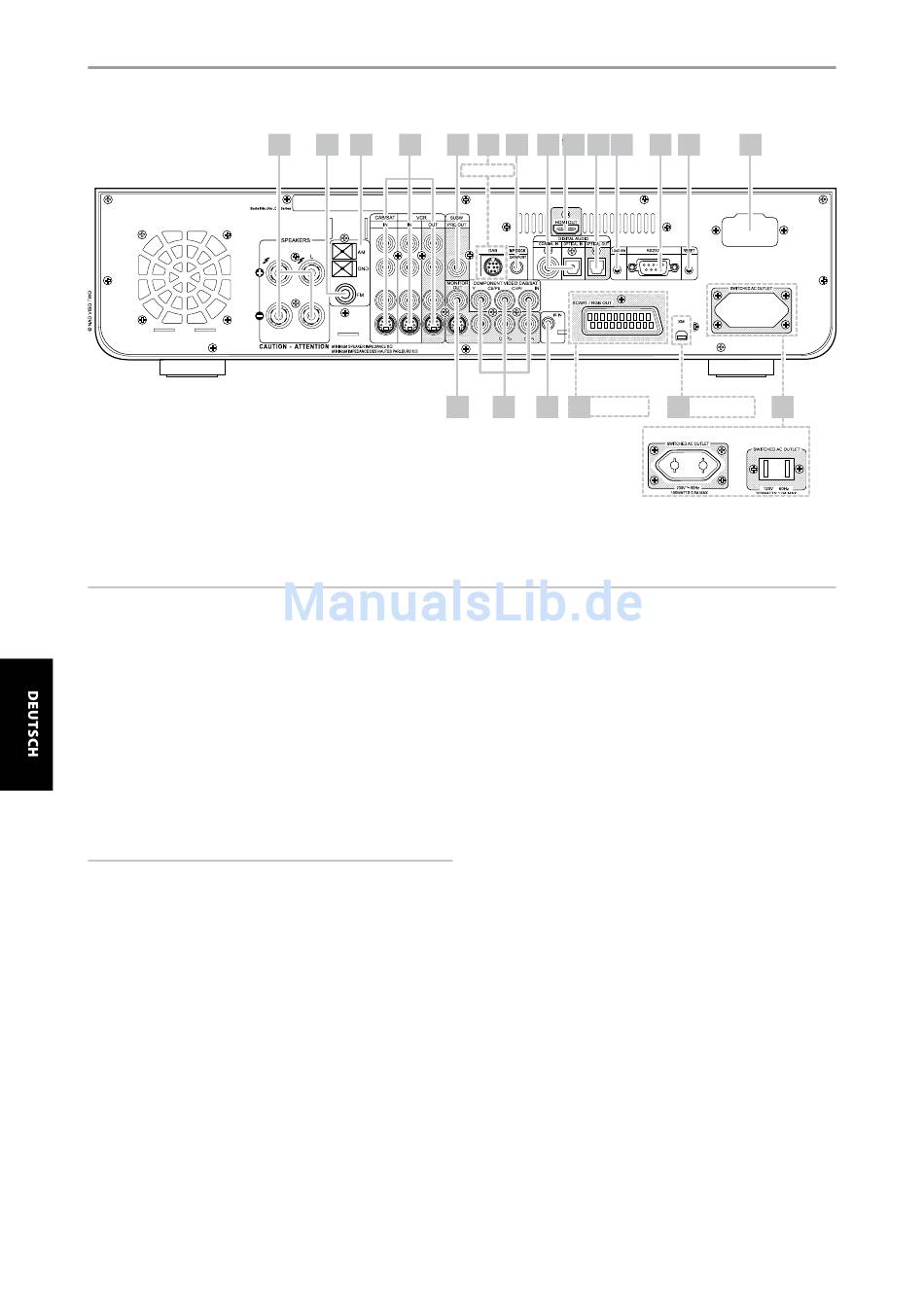

rÜcKwand
ACHTUNG!
Bitte stellen Sie sicher, daß der VISO TWO vor dem Herstellen von Verbindungen ausgeschaltet oder vom Netz getrennt ist. Es ist ebenso ratsam, während
der Verbindung oder Trennung von Signal- oder Netzanschlüssen alle anderen Komponenten vom Netz zu trennen oder auszuschalten.
1 SpeaKerS: Verbinden Sie die Kanalausgänge „L" und „R" mit den
jeweiligen Lautsprechern. Die Klemmen „+" (rot) und „-" (schwarz) jedes
Ausgangs müssen mit den entsprechenden Klemmen „+" und „-" der
Lautsprecher verbunden werden. Achten Sie besonders darauf, daß
auf beiden Seiten keine abstehenden Drähte oder Litzen zwischen den
Klemmen Kontakt bilden.
Der VISO TWO liefert nur dann optimale Klangqualität, wenn die
Impedanz der angeschlossenen Lautsprecher in seinem Arbeitsbereich
liegt. Achten Sie darauf, daß die Impedanz jedes einzelnen
Lautsprechers mindestens 8 Ohm beträgt.
HINWEIS
Verwenden Sie Litzenleitungen mit einem Querschnitt von mindestens
1,5 mm2. Für den Anschluß am VISO TWO können Bananenstecker (nur
US-Modell), Adernendhülsen oder auch die blanken Leitungsenden
verwendet werden. Das Querloch im Gewindebolzen dient der
Aufnahme von Adernendhülsen oder der blanken Leitungsenden. Lösen
Sie dazu die Plastikmutter der Anschlußklemme, schließen den Draht
sauber und fest an und schrauben die Plastikmutter sorgfältig wieder
fest. Um die Gefahr von Kurzschlüssen zu vermeiden, stellen Sie sicher,
daß nur ca. 1 cm blanker Draht oder Adernendhülse für den Anschluß
verwendet wird.
2 fm antenna input: Die mitgelieferte Dipol-FM-Antenne kann über
den ebenfalls mitgelieferten Symmetrieradapter am FM-Anschluß
angeschlossen werden. Sie funktioniert in der Regel am besten,
wenn man sie auf einer vertikalen Oberfläche wie z. B. einer Wand, so
montiert, daß ihre Arme ganz ausgebreitet sind und senkrecht zum
Signalursprungspunkt ein T bilden.
10
1
2
3
4
5
6
7
8
9
10 11
European version only
15
16
17
18
European version only
3 am antenna input: Schließen Sie die mitgelieferte AM-Ringantenne
an diesen Klemmen an. Wenn Sie eine externe AM-Antenne verwenden,
verbinden Sie die AM- und GND-Klemme gemäß den mit der Antenne
gelieferten Hinweisen. Siehe auch Abschnitt „HÖREN VON AM/FM".
4 cable/Sat & Vcr: Schließen Sie an diese Eingänge S-Video,
Composite-Video und Analogaudio von Quellenkomponenten wie z. B.
Kabelfernseh-Decodern, Satelliten-Tunern, anderen DVD-Spielern oder
zutreffenden anderen Geräten an. VCR kann für Aufnahmegeräte wie
Video- oder DVD-Rekorder verwendet werden. Verbinden Sie den VCR
Audio/Video OUT mit den Aufnahmeeingängen dieser Komponenten.
Beachten Sie, daß VCR auch für Abspielgeräte ohne Aufnahmefunktion
verwendet werden kann. In diesem Fall ist keine Verbindung zu deren
Ausgangsbuchsen erforderlich.
5 Subw (Subwoofer) preout: Verbinden Sie diesen Ausgang mit
einem (aktiven) Subwoofer oder einem Leistungsverstärkerkanal, der
ein passives System versorgt.
6 dab module input (eingang für digital radio, nur
ausführung für europa): Verbinden Sie das andere Ende des Mini-
Din-Steckers vom NAD DAB-Adapter DB 1 mit dieser Buchse. Da der
VISO TWO nur mit dem NAD DAB Adapter DB 1 kompatibel ist, sollten
Sie sich zwecks Verfügbarkeit dieses Moduls an Ihren NAD-Händler
wenden. Mit DAB können Sie Radioprogramme in CD-Qualität und
ohne ärgerliche Signalstörungen und -verzerrungen empfangen.
7 mp docK: Der VISO TWO ist mit einem Datenanschluß auf der
Rückwand ausgestattet, der mit einer optionalen NAD iPod-
Dockingstation (NAD IPD 1) verbunden werden kann. Verbinden Sie
dazu die Buchse „MP DOCK (DATA PORT)" des VISO TWO mit dem
entsprechenden „DATA PORT" der optionalen NAD IPD 1.
12
13
14
19
20
North American
version only
European version only
North American
version only
