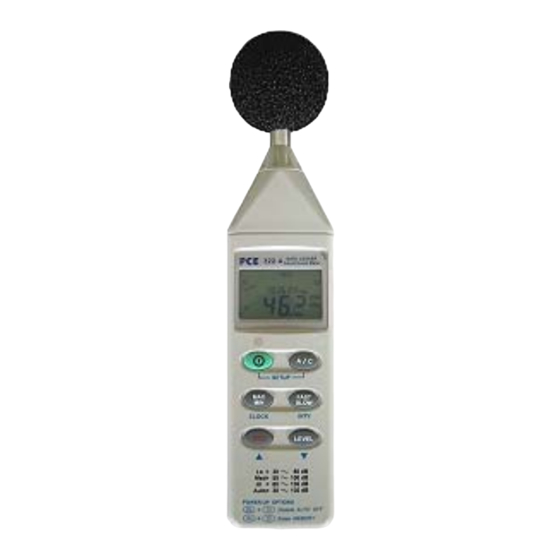

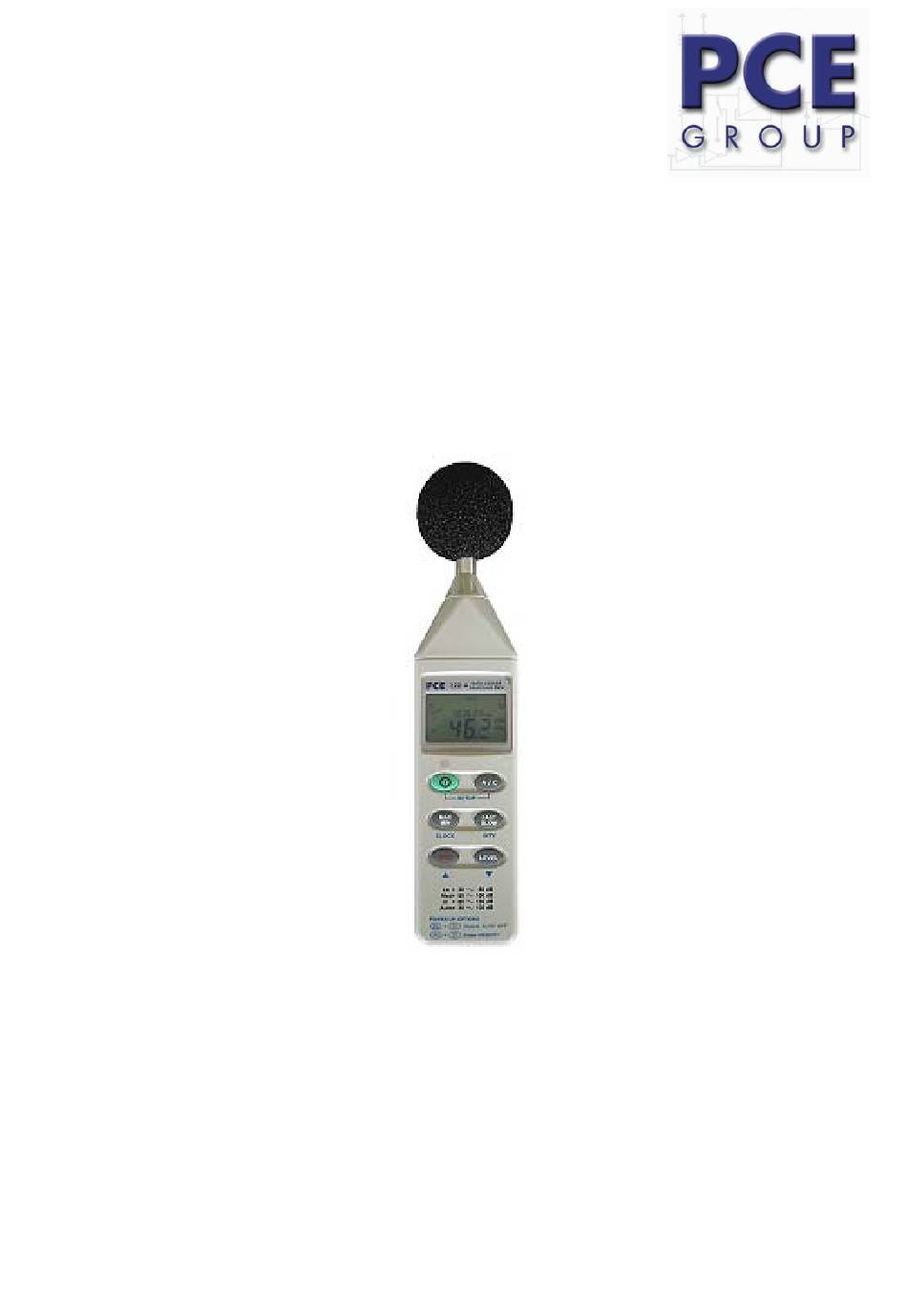

- Seite 1 Paper Consult Engineering Group oHG Im Langel 4 59872 Meschede Tel. 02903 / 976 99 – 0 Fax 02903 / 976 99 – 29 www.warensortiment.de info@warensortiment.de Schallpegelmeter PCE-322 A Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis I. Sicherheitsinformationen ................................3 Sicherheitssymbole ..................................3 II. Allgemeine Beschreibung ................................3 III. Spezifikation....................................3 IV. Funktionen ....................................4 V. Uhr und Setup.....................................5 VI. Kalibrierung ....................................6 VII . Gerätevorbereitung..................................6 VIII. Messvorbereitungen ................................6 IX. Messung....................................6 X. Einstellung des Links RS232 u. der Software..........................6 XI. Verwendung der Mikrofonverlängerung.............................8... -
Seite 3: Sicherheitsinformationen
Arbeitstemperaturbereich = 0...+40 °C Reparaturarbeiten am Gerät sollten nur durch die PCE Group oHG durchgeführt werden. Halten Sie bitte das Gerät sauber und in trockenem Zustand. Das Gerät unterliegt den allgemein gültigen Normen und Standards (IEC651 Typ2, ANSI S1.4 Typp2) und ist CE- zertifiziert. -
Seite 4: Funktionen
IV. Funktionen S E T U P M A X F A S T 9 V B AT T E RY M I N S L O W N E D A 1 6 0 4 6 F 2 2 0 0 6 P C L O C K I N T V P L E A S E... -
Seite 5: Uhr Und Setup
7 Taste für zeitliche Bewertung Fast, (schnell): für normale Messungen und zur Erfassung von Schall-Peaks Slow, (langsam): für die Messung des Durchschnitts-Pegels bei stark wechselnden Messwerten 8 Bereichs-Kontroll-Taste Immer, wenn Sie diese Taste drücken, wechselt der Messbereich zwischen “Lo”, “Med”, “Hi” und “Auto” level. 9 Mikrofon 1/2 inch Electret Kondensor Mikrofon 10 CAL-Potentiometer... -
Seite 6: Kalibrierung
VI. Kalibrierung Unter Verwendung eines additionalem Kalibrators ( 94dB , 1KHz Sinuswelle) Additionaler Kalibrator SETUP Schraubendreher FAST SLOW CLOCK INTV LEVEL Lo = 30 80 dB Med= 50 100 dB Hi = 80 130 dB Auto= 130 dB POWER-UP OPTIONS (1) Stellen Sie das Gerät wie folgt ein: .Display = dBA, Zeitl. - Seite 7 Haupt- Menü File | Open- Öffnet Dateien von der Diskette Save – Speichert die Bildschirmdaten auf der.Diskette Print – Druckt die aktuelle Bildschirmoberfläche aus Printer Setup – Sie können den Drucker auswählen File | Exit: Beendet das Programm View | Control Panel: Bei Öffnung dieses Fensters können Sie die Messung “online” beobachten View | Real-Time Graph: Hiermit können Sie sich in Echtzeit eine grafische Darstellung der Messungen ansehen Real Time Data | Run –...
-
Seite 8: Verwendung Der Mikrofonverlängerung
Online-Schnellstart (1.) Aufnahme von Daten in Echtzeit in Wellenform. 1. Schalten Sie das Gerät ein und verbinden Sie es mit dem PC 2. Starten Sie das SE322- Programm 3. Nun werden die Messdaten am Gerät parallel auf dem Bildschirm angezeigt 4.Drücken Sie um die Darstellung in Echtzeit zu starten 5.Drücken Sie...
