PCE WS-6906 Bedienungsanleitung
Verwandte Anleitungen für PCE WS-6906
Inhaltszusammenfassung für PCE WS-6906

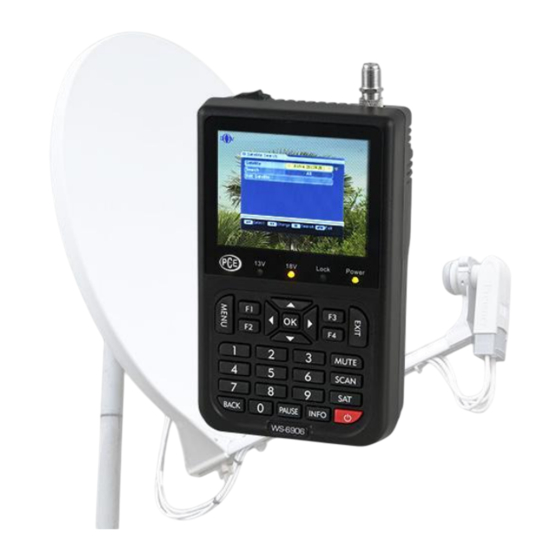

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Satelliten-Messgerät WS-6906 Version 1.1 23.08.2010...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Betriebsanleitung ...................... 6 Einschalten des Geräts ........................6 Das Hauptmenü ..........................6 Kurzanleitung ..........................6 Sender hinzufügen ......................... 6 Sender verwalten ........................... -
Seite 3: Einleitung
Das Gerät sollte nur mit einem feuchten Tuch gereinigt werden. Keine Scheuermittel oder lösemittelhaltige Reinigungsmittel verwenden Das Gerät darf nur mit dem von PCE Deutschland angebotenen Zubehör oder gleichwertigem Ersatz verwendet werden. Vor jedem Einsatz dieses Messgerätes, bitte das Gehäuse und die Messleitungen auf sichtbare Beschädigungen überprüfen. -
Seite 4: Spezifikationen
Vor dem Öffnen des Gehäuses zum Wechseln der Batterie oder Sicherung bitte alle Messleitungen entfernen, da sonst die Gefahr eines Stromschlages besteht. Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des Gerätes und zur Verletzungen des Bedieners kommen Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Spezifikationen LNB-/Tuner-Eingang Antennenanschluss... -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Spannungsversorgung 1950 mA/h, 12,6 V Li-Ion-Akkumulator Netzteil 110 ... 240 V / AC 14,5 V / DC 1 A / 50/60Hz Betriebstemperatur 0 °C ... 40 °C ≤ 80 % relative Feuchtigkeit Zul. Luftfeuchtigkeit Abmessungen 95 x 155 x 45 mm Gewicht ca. -
Seite 6: Betriebsanleitung
Mitte, um Ihre Auswahl zu bestätigen. Mit der Taste Exit (7), können Sie das Menü jederzeit verlassen. Kurzanleitung Verbinden Sie das WS-6906 mit der Satellitenschüssel. Schalten Sie das Gerät ein und gehen Sie in das Hauptmenü. Wählen Sie das Menü Channel und gehen Sie dort auf „Add Channel“. Wählen Sie den Punkt „Edit Satellite“. - Seite 7 BETRIEBSANLEITUNG www.warensortiment.de Satellite: Drücken Sie OK (8), um die Liste der Satelliten anzuzeigen. Wählen Sie den gewünschten Satelliten aus, indem Sie ▲▼(8) drücken und anschließend mit OK (8) bestätigen. Sie können aber auch mit ◄►(8) die einzelnen Satelliten durchschalten. Wählen Sie hier, indem Sie ▲▼(8) drücken, den gewünschten Transponder aus der Liste der vorprogrammierten Transponder.
- Seite 8 BETRIEBSANLEITUNG www.warensortiment.de Satellite: Drücken Sie OK (8), um die Liste der Satelliten anzuzeigen. Wählen Sie den gewünschten Satelliten aus, indem Sie ▲▼(8) drücken und anschließend mit OK (8) bestätigen. Sie können aber auch mit ◄► (8) die einzelnen Satelliten durchschalten. LNB Type: Wählen Sie mit den Tasten ◄►...
-
Seite 9: Sender Verwalten
BETRIEBSANLEITUNG www.warensortiment.de Delete TP: Hier können Sie den aktuellen Transponder löschen. Bestätigen Sie mit OK (8) Sender verwalten Wählen Sie im Menü Channel die Option „TV Channel“, um TV Kanäle zu verwalten, oder „Radio Channel“, um Radio Kanäle zu verwalten und drücken Sie auf OK (8). Falls Sie noch keine Kanäle hinzugefügt haben erscheint die Fehlermeldung „No TV programm“... -
Seite 10: Sender Verschieben
BETRIEBSANLEITUNG www.warensortiment.de 5.5.2 Sender verschieben: Um Kanäle zu verschieben gehen Sie wie folgt vor: 1. Wählen Sie den zu verschiebenden Kanal aus, indem Sie mit den Cursortasten (8) durch die Liste der Sender navigieren. 2. Drücken Sie die Taste 2 des Nummernblocks (6). 3. -
Seite 11: Sender Zur Favoritenliste Hinzufügen
BETRIEBSANLEITUNG www.warensortiment.de 5.5.3 Sender zur Favoritenliste hinzufügen: Um Kanäle zur Favoriten Liste hinzuzufügen gehen Sie wie folgt vor: 1. Wählen Sie den Kanal aus, den Sie hinzufügen möchten, indem Sie mit den Cursortasten (8) durch die Liste der Sender navigieren. 2. -
Seite 12: Alle Sender Löschen
BETRIEBSANLEITUNG www.warensortiment.de Um einen Sender zu bearbeiten, gehen Sie wie folgt vor: 1. Wählen Sie den Kanal aus, den Sie bearbeiten möchten, indem Sie mit den Cursortasten (8) durch die Liste der Sender navigieren. 2. Drücken Sie die Taste 4 des Nummernblocks (6). 3. -
Seite 13: Den Satelliten Ändern
BETRIEBSANLEITUNG www.warensortiment.de 5.5.6 Den Satelliten ändern: Um den Satelliten zu ändern, gehen Sie wie folgt vor: 1. Drücken Sie die Taste Sat (11). 2. Der Cursor springt darauf in die Kopfzeile. 3. Drücken Sie ◄►(8), um den richtigen Satelliten aus der Liste auszuwählen. 4. -
Seite 14: Einen Satelliten Hinzufügen
BETRIEBSANLEITUNG www.warensortiment.de 2. Drücken Sie OK (8), um die Satellitenlisten aufzublättern. Dort wählen Sie den gewünschten Satelliten und bestätigen die Auswahl mit OK (8). Sie können aber auch mit den Tasten ◄► (8) nacheinander durch die Satellitenliste blättern. 3. Danach wählen Sie unter Search mit den Tasten ◄► (8) die entsprechende Variante und drücken OK(8), um das automatische Suchen zu starten. -
Seite 15: Einen Satelliten Bearbeiten
BETRIEBSANLEITUNG www.warensortiment.de Einen Satelliten bearbeiten Um einen Satelliten hinzuzufügen, gehen Sie im Hauptmenu auf Satellite und dort auf „Edit Satellite“, danach gehen Sie wie folgt vor: Satellite: Drücken Sie OK (8), um die Liste der Satelliten anzuzeigen. Wählen Sie den gewünschten Satelliten aus, indem Sie ▲▼... -
Seite 16: Einen Satelliten Löschen
BETRIEBSANLEITUNG www.warensortiment.de Einen Satelliten löschen 1. Wählen Sie den Satelliten aus, den Sie löschen wollen und drücken Sie OK (8). Der Satellit wird mit einem „x“ markiert. 2. Auf diese Weise können Sie mehrere Satelliten markieren. 3. Um das Löschen zu bestätigen drücken sie Exit (7). Darauf werden Sie eine Bestätigungsnachricht erhalten. -
Seite 17: Die Sprache Ändern
BETRIEBSANLEITUNG www.warensortiment.de Satellite: Drücken Sie OK (8), um die Liste der Satelliten anzuzeigen. Wählen Sie den gewünschten Satelliten aus, indem Sie ▲▼ (8) drücken und anschließend mit OK (8) bestätigen. Sie können aber auch mit ◄► (8) die einzelnen Satelliten durchschalten. TP: Wählen Sie hier, indem Sie ▲▼(8) drücken, den gewünschten Transponder aus der Liste der vorprogrammierten Transponder aus. -
Seite 18: Das Tv-System Ändern
BETRIEBSANLEITUNG www.warensortiment.de 5.14 Das TV-System ändern 1. Gehen Sie im Hauptmenü auf „System“. 2. Dort wählen Sie den Menüpunkt „TV System“ 3. Mit den Tasten ◄►(8) können Sie zwischen Auto, PAL und NTSC wählen. 5.15 Automatisches Herunterfahren 1. Gehen Sie im Hauptmenü auf „System“. 2. -
Seite 19: Die Displayeigenschaften Bearbeiten
BETRIEBSANLEITUNG www.warensortiment.de 5.16 Die Displayeigenschaften bearbeiten 1. Gehen Sie im Hauptmenü auf „System“. 2. Dort wählen Sie den Menüpunkt „OSD Setting“ 3. Hier können Sie unter Menu Colo rmit den Tasten ◄► (8) verschiedene Menüstile einstellen. 4. Die Transparenz des Menüs kann mit den Tasten ◄► (8) zwischen 0% - 80% eingestellt werden. -
Seite 20: Kindersicherung
BETRIEBSANLEITUNG www.warensortiment.de 5.18 Kindersicherung Gehen Sie im Hauptmenü auf System, dort wählen Sie den Menüpunkt Parent Lock. Diese Funktion ermöglicht es Ihnen Sender mit einem Passwort zu sperren, um Kinder am Zugang dieser Sender zu hindern. Außerdem können Sie diese Funktion nutzen, um Ihrer Einstellungen zu schützen. Das Standard Passwort ist 0000. -
Seite 21: Satellite Guide
BETRIEBSANLEITUNG www.warensortiment.de 5.20 Satellite Guide Gehen Sie im Hauptmenü auf „Tools“, dort wählen Sie den Menüpunkt „Satellite Guide“. Hier können Sie den Winkel und die Position des Satelliten von Ihrem aktuellen Standpunkt aus berechnen. Hierfür gehen Sie wie folgt vor: 1. -
Seite 22: Software Upgrade
BETRIEBSANLEITUNG www.warensortiment.de 5.21 Software Upgrade Gehen Sie im Hauptmenü auf „Tools“, dort wählen Sie den Menüpunkt „Software Upgrade“. Um in das Menü zu gelangen geben Sie das Passwort ein. Das Standard Passwort ist 0000. Mit dieser Funktion können Sie die Software über einen seriellen RS-232 Port aktualisieren. Im Menü wählen Sie mit den Tasten ◄►... -
Seite 23: Wartung Und Reinigung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier:...
