Anschließen
Signalausgang
90°-Impulse
Signalausgang
100-kHz-Signal
5-4
02.2001
Der SIMOLINK Puls Generator bildet zwei Signale mit einer
Phasenverschiebung von ± 90°. Das Impuls-Pausen-Verhältnis beträgt
bei den Signalen jeweils 1:1.
Sollwert-Eingang
Spur A
Positiver Sollwert
Spur B
Spur A
Negativer Sollwert
Spur B

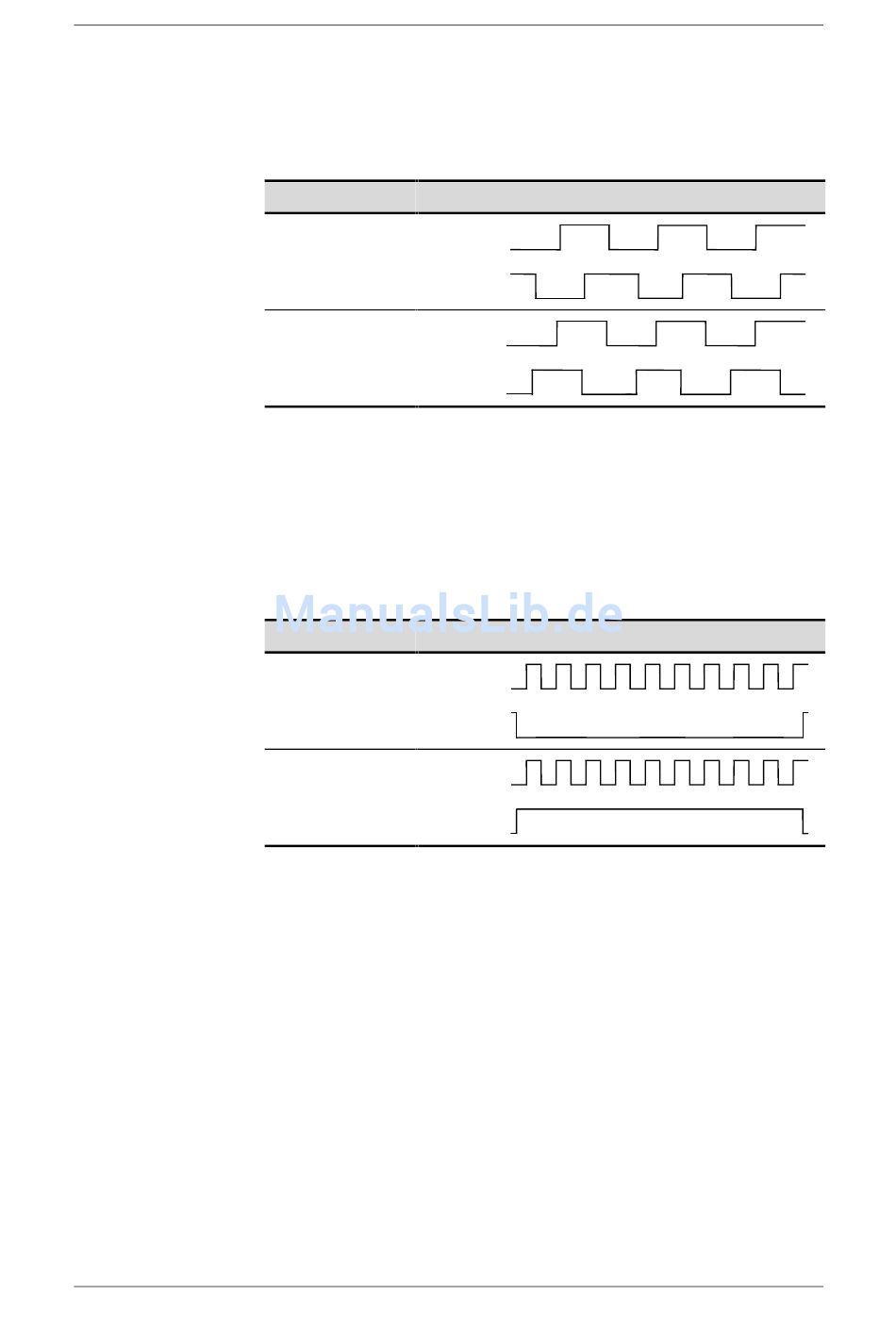

Bild 5-3 Signalform bei 90°-Impulse
In der Betriebsart "100-kHz-Signal" liefert die Spur A die 4-fache
Frequenz; d.h. bei 100 % werden 100 kHz ausgegeben. Die Spur B
liefert das Vorzeichen nach folgender Regel: Bei positiven Sollwerten
ist das Signal Low, bei negativen Sollwerten ist das Signal High.
Sollwert-Eingang
Spur A
Positiver Sollwert
Spur B
Spur A
Negativer Sollwert
Spur B
Bild 5-4 Signalform bei 100-kHz-Signal
SIMOLINK Puls Generator
Signalform am Ausgang
Signalform am Ausgang
