SIMOLINK Puls Generator
4
Montage
4.1
EMV-gerechter Aufbau
HINWEIS
4.2
Gehäuse
Siemens AG
GWE-477 764 4070.76 J
SIMOVERT MASTERDRIVES
02.2001
Die Baugruppe SIMOLINK Pulse Generator wird auf eine Hutschiene
TS 35 nach EN 50022 aufgeschnappt. Die dazu erforderlichen
mechanischen Elemente sind am Gehäuse vorhanden.
Die Erdverbindung der Baugruppe erfolgt über die Hutschiene. Die
Erdverbindung der Hutschiene zum Potentialausgleich ist anlagenseitig
herzustellen.
Weitergehende Informationen im Kapitel "Installationshinweise für
EMV-gerechten Aufbau von Antrieben" des SIMOVERT
MASTERDRIVES Kompendium Motion Control, Bestell-Nr.:
6SE7080-0QX50.

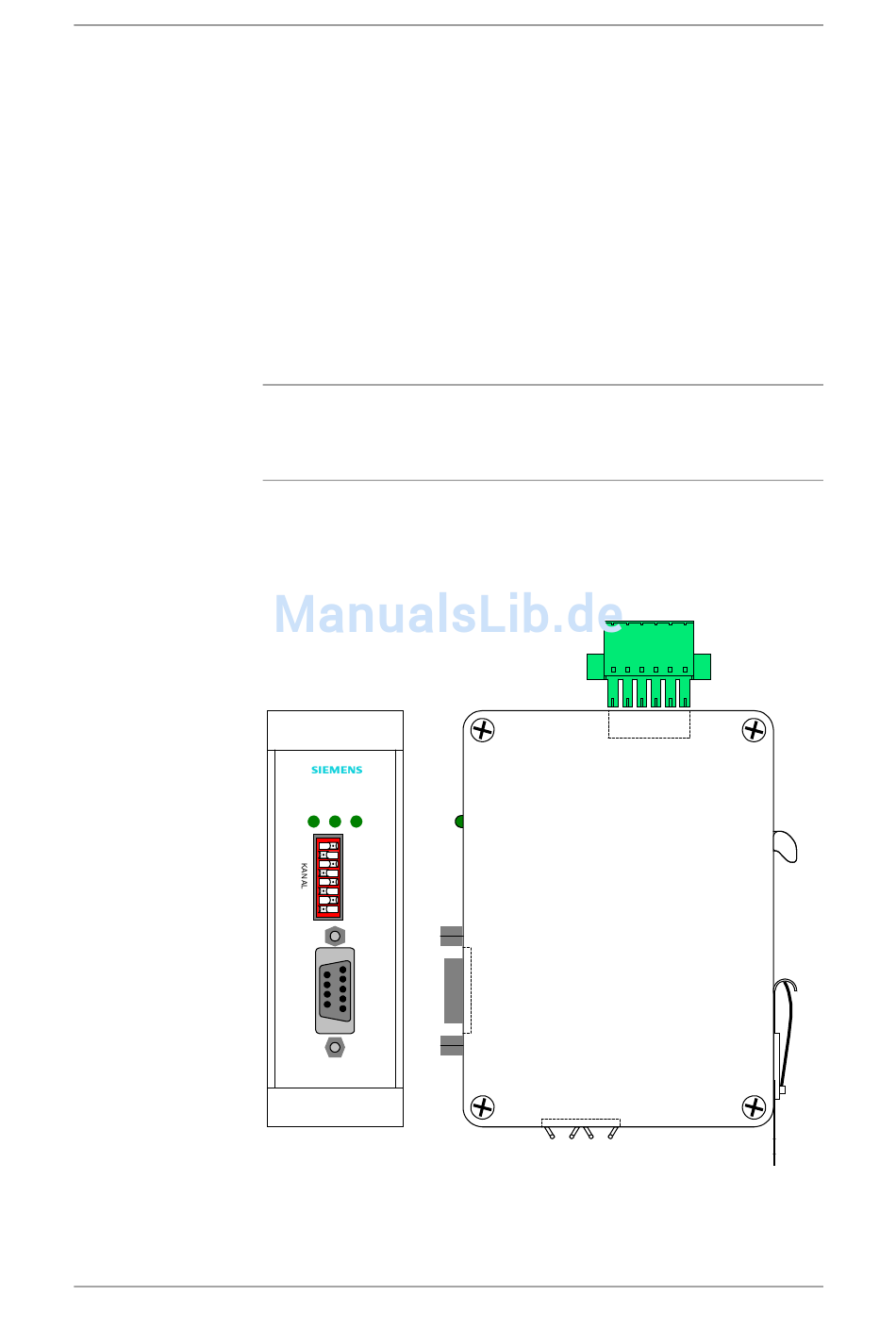

Aus den folgenden Bildern ist der prinzipielle Aufbau des Gehäuses
sowie die Anordnung der Anschlüsse und Bedienelemente ersichtlich.
SIMOLINK
PULS GENERATOR SLP
SYNC
POWER
FREQ
0
2
ON
7
2
X2
Frontansicht
Bild 4-1
Betriebsanleitung
Seitenansicht
Montage
4-1
