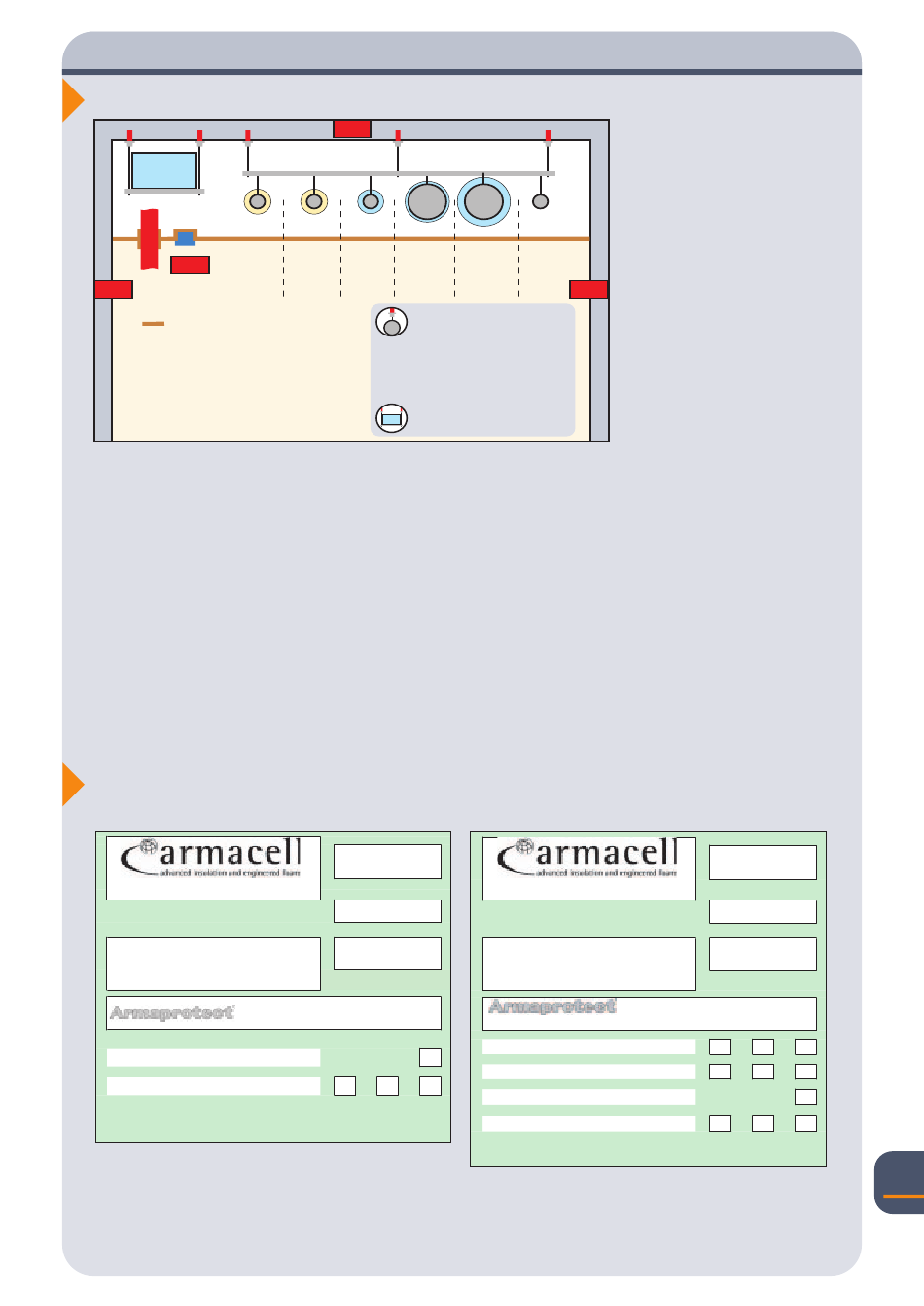

Flucht- und Rettungswege mit F 30 Unterdecke
Lüftung
1) 2)
Sanitär
Versorgung
F 90 - Kalt
- Warm
- Zirkulation
F 30
F30 Unterdecke mit ABP/ABZ,
Aufhängung nichtbrennbar in
F30-Qualität mitgeprüft.
(Beflammung von unten und oben)
F 90 Durchführung in Flucht- und Rettungswegen mit F 30 Unterdecke
gelb gekennzeichnete Dämmung:
Durchführung mit Armaprotect SH oder SH/Armaflex plus Armaprotect S bei nicht brennbaren
Rohrleitungen; mit Armaprotect PP bei brennbaren Rohrleitungen
blau gekennzeichnete Dämmung:
Durchführung mit Armaprotect AF oder AF/Armaflex plus Armaprotect S bei nicht brennbaren
Rohrleitungen; mit Armaprotect PP bei brennbaren Rohrleitungen
Abfluss:
mit Armaprotect PP bei brennbaren Rohrleitungen
Regenentwässerung:
Durchführung mit Armaprotect AF oder AF/Armaflex plus Armaprotect S bei nichtbrennbaren
Rohrleitungen; mit Armaprotect PP bei brennbaren Rohrleitungen
Kennzeichnungsschilder für Kombischotts und Einzelrohrdurchführungen
Armacell GmbH, Robert Bosch Str. 10, 48153 Münster
Tel.: +49 251 7603-0 www.armacell.com
Hersteller des Rohrabschottung:
System Armaprotect Kombischott, Feuerwiderstandsklasse S 90, DIN 4102-9, Zul. Nr. Z-
19.15-1538
System Brandschutzsteine Armaprotect ST Kombi, Feuerwiderstandsklasse S 90, S 60,
S 30, DIN 4102-9, Zul. Nr. Z-19.15-1539
Nachinstallationen und Beschädigungen der Brandschottung sind der zuständigen
Stelle sofort zu melden.
F 90
1) 2) 1) 2) 1) 2)
Heizung Kälte Abfluss
- Vorlauf < 12º C
- Rücklauf
Hinweis:
Nichtbrennbare Rohre (A1)
Brennbare Rohre (B1/B2)
Die brandschutzechnische
Auslegung der Befestigungen muss
auf Basis von brandschutz-
technisch geeigneten Befestigungs-
systemen erfolgen. Der Verwen-
dungsnachweis ist über ein
Prüfzeugnis einer MPA zu
erbringen.
Nichtbrennbarer Lüftungskanal
Lüftung Aufhängung entsprechend
DIN 4102-4, Nr. 8.5.7.5
Schottung Nr.:
Erstellt am:
Schottprüfung:
Brandschutzsysteme
Kombischotts
S 90
S 30 S 60 S 90
1) Wärmedämmung mit
1) 2) 1) 2)
Regenent- Brennbare
2) Dämmung zur
wässerung und brand-
innen- fördernde
liegend Gase und
< 12º C Flüssig-
F 30
keiten
Armacell GmbH, Robert Bosch Str. 10, 48153 Münster
Tel.: +49 251 7603-0 www.armacell.com
Hersteller des Rohrabschottung:
Brandschutzschlauch Armaprotect SH, Feuerwiderstandsklasse R 90, DIN 4102-11, ABP
Nr. P-3692/8373-MPA BS
Brandschutzschlauch Armaprotect AF, Feuerwiderstandsklasse R 90, DIN 4102-11, ABP
Nr. P-3693/8383-MPA BS
Rohrabschottung Armaprotect A1, Feuerwiderstandsklasse R 90,
Abschnitt 4.2.3, gutachtliche Stellungnahme 3426/6702 MPA BS
Rohrabschottung Armaflex, Feuerwiderstandsklasse R 90,
P-3849/5370-MPA BS
Nachinstallationen und Beschädigungen der Brandschottung sind der zuständigen
Stelle sofort zu melden.
SH/Armaflex gem. EnEV
Tauwasserverhinderung
mit SH/Armaflex oder
AF/Armaflex gem. DIN
1988-2.
Tauwasserverhinderung
mit AF/Armaflex
Schottung Nr.:
Erstellt am:
Schottprüfung:
Brandschutzsysteme
Einzelrohrdurchführungen
R 30 R 60 R 90
R 30 R 60 R 90
R 90
gemäß MLAR
R 30 R 60 R 90
DIN 4102-11, ABP Nr.
