armacell Armaprotect AF Bedienungsanleitung Seite 21

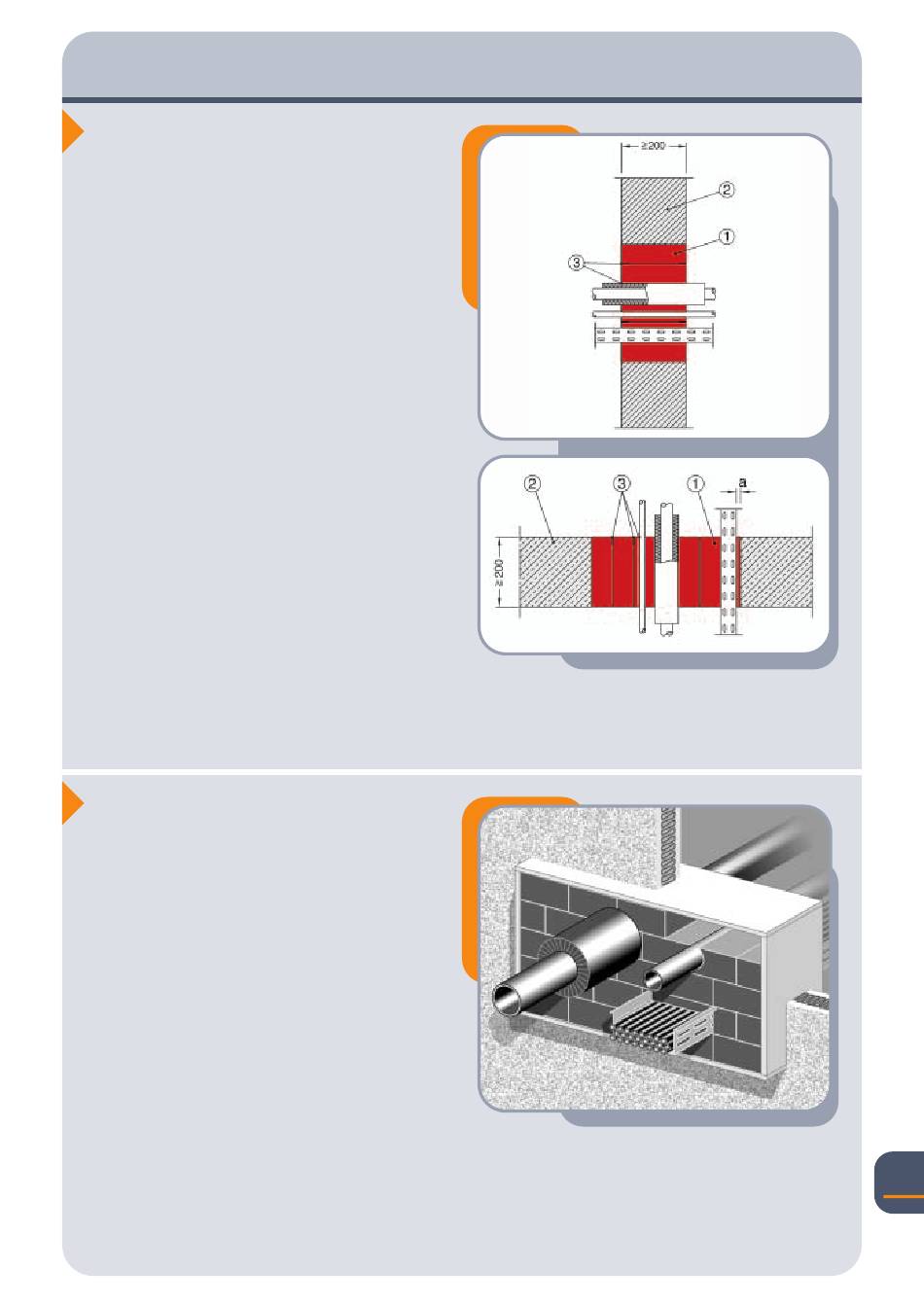

Kabel-/Rohrleitungsabschottung mit Brandschutzsteinen
in Massivwänden und -decken sowie leichten Trennwänden
Steinabmessungen und Einbautiefen
• Abmessungen S 90 (L / B / H)
200 / 120 / 60 mm, Einbautiefe
200 mm, Einbaurichtung längs
• Abmessungen S 30 (L / B / H)
200 / 120 / 60 mm, Einbautiefe
120 mm, Einbaurichtung quer
Systemvorteile / Kundennutzen
• Besonders gut geeignet zur Nachbelegung
von Kabeln / Rohren
• Einfache Verarbeitung / kein Spezial-
werkzeug notwendig
• Nach Einbau sofortige Funktions-
übernahme
• Flexibler Einsatz (temporärer und perma-
nenter Brandschutz)
• Zugelassen für gleichzeitige Durchführung
von Kabeln und nichtbrennbaren Rohren,
mit und ohne Dämmung
• Zugelassen für alle Kabeltragesysteme aus
Stahl-, Aluminium- und Kunststoffprofilen
• Kein Anstrich notwendig
• Halogenfrei in Anlehnung an
DIN VDE 0472-815
Maximale Belegung
Die Summe der Querschnitte aller Kabel und
Rohre darf nicht mehr als 60% der Rohbau-
öffnung betragen.
Montageanleitung:
Ohne Belegung (temporärer Brandschutz)
• Bauteilöffnung reinigen und entstauben
• Brandschutzsteine Armaprotect ST
strammsitzend einbauen, so dass ein dich-
ter Verschluss der Öffnung entsteht
Mit Belegung (permanenter Brandschutz)
• Bauteilöffnung reinigen und entstauben
(bzw. im Anschluss an den temporären
Brandschutz Steine entnehmen)
• Brandschutzsteine Armaprotect ST mit
einem Messer der Kabel-/ Rohrleitungs-
belegung entsprechend zuschneiden und
so in die Bauteilöffnung einbauen, dass ein
dichter Verschluss der Öffnung entsteht
Kabel- und Rohrzwischenräume und Zwickel
sind von den Schottoberflächen her mit der
Armaprotect FM Brandschutzmasse minde-
stens 20 mm tief auszufüllen.
