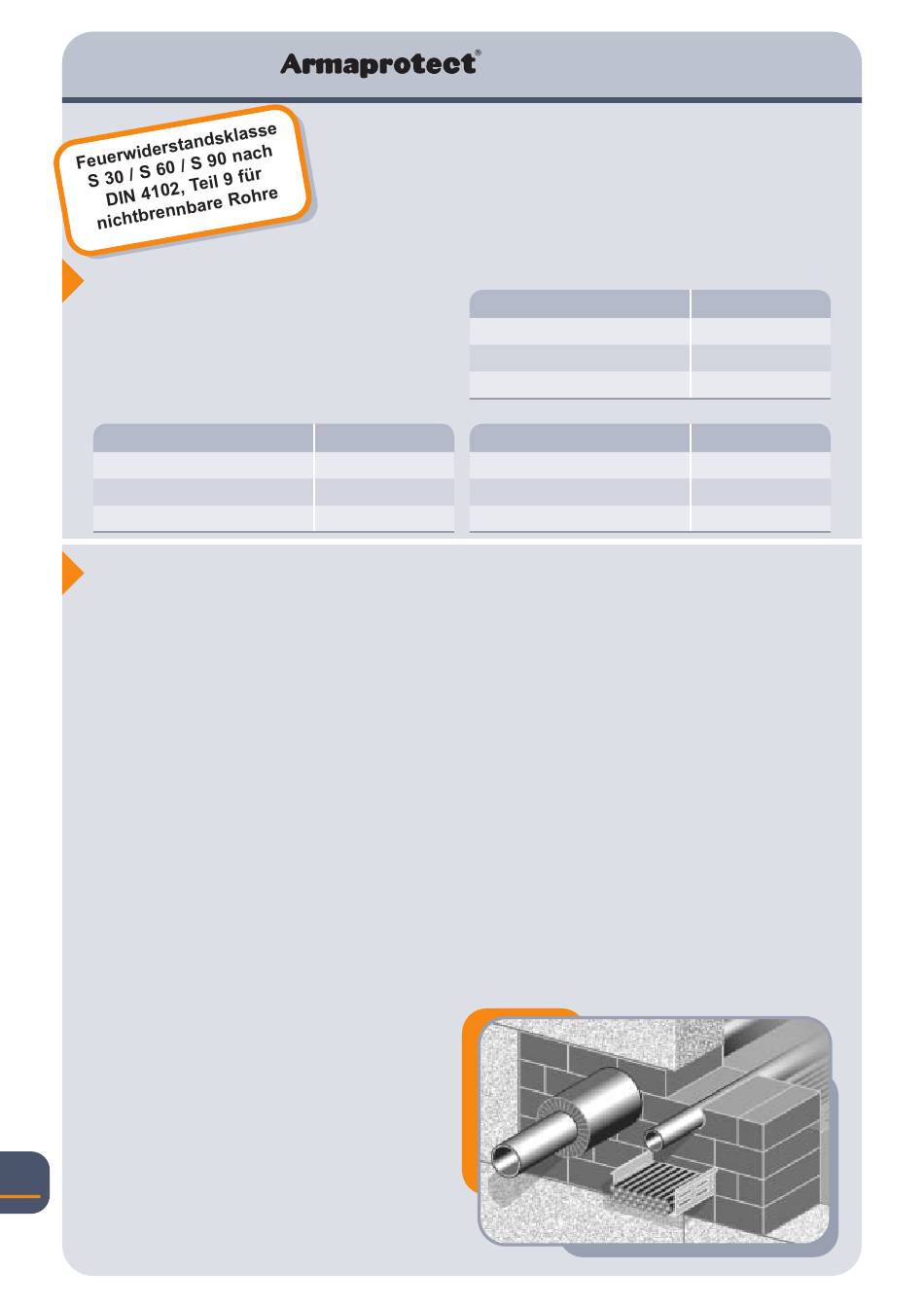

Anwendungsbereich:
• Temporäre Abschottung von Wand- und
Deckendurchbrüchen in der Bauphase
• Permanente Abschottung von Kabel- und
Rohrdurchführungen in Wänden und
Decken
Einsatzbereiche:
Wand-/Deckenstärken S 60 Schottstärken S 60
Massivwände ≥ 70 mm
Massivdecken ≥ 150 mm
Leichte Trennwände ≥ 100 mm
Maximale Abmessungen der Kabel-/
Rohrabschottung:
• in Massivwänden F 90-AB
1000 mm (Breite) x 700 mm (Höhe) bzw.
700 mm (Breite) x 1000 mm (Höhe)
• in Massivwänden F 30-AB
840 mm (Breite) x 570 mm (Höhe)
• in leichten Trennwänden
840 mm (Breite) x 570 mm (Höhe)
• in Massivdecken F 90 700 mm;
die Länge ist nicht begrenzt
• in Massivdecken F 30 400 mm;
die Länge ist nicht begrenzt
Umfang der Zulassung
• Elektrokabel aller Art und Durchmesser,
auch Lichtwellenleiter (außer Hohlleiter-
kabel)
• Einzelne Leitungen aus Stahl und
Kunststoffrohre für Steuerungszwecke bis
Außendurchmesser 15 mm
• Kabeltragekonstruktionen (Kabelrinnen,
-pritschen, -leitern) aus Stahl-, Aluminium-
oder Kunststoffprofilen
• Nichtbrennbare Rohre für Rohrleitungs-
anlagen für nichtbrennbare Flüssigkeiten
und nichtbrennbare Gase (mit Ausnahme
von Lüftungsleitungen), für Rohrpost-
leitungen (Fahrrohre) oder für Staubsaug-
20
leitungen
• Durch die Kabel-/Rohrleitungsabschottung
dürfen Rohre aus Stahl, Edelstahl und
ST Kombi
• Wände aus Mauerwerk, Beton oder Poren-
beton
• Leichte Trennwände in Ständerbauart mit
Stahlunterkonstruktion und beidseitiger Be-
plankung aus Gipskarton-Feuerschutzplatten
• Decken aus Beton oder Porenbeton
Wand-/Deckenstärken S 90 Schottstärken S 90
Massivwände ≥ 100 mm
Massivdecken ≥ 150 mm
Leichte Trennwände ≥ 100 mm
Wand-/Deckenstärken S 30 Schottstärken S 30
160 mm Massivwände ≥ 50 mm
160 mm Massivdecken ≥ 150 mm
160 mm Leichte Trennwände ≥ 75 mm
Stahlguss bis 168,3 mm und Rohrwand-
dicken von 1,0 mm bis 14,2 mm und Rohre
aus Kupfer mit einem Rohraußendurch-
messer bis 88,9 mm und Rohrwanddicken
von 1,0 mm bis 3,0 mm hindurchgeführt
werden.
• Durch die Abschottung hindurchgeführte
nichtbrennbare Rohre können mit
SH/Armaflex oder AF/Armaflex mit Dämm-
schichtdicken von 9 bis 31 mm gedämmt
werden, oder aus mindestens
20/40 mm dicken (abhängig vom Rohr-
außendurchmesser), nichtbrennbaren
Mineralfasermatten bzw. Mineralfaser-
schalen (Baustoffklasse DIN 4102-A,
Schmelztemperatur größer 1000° C)
isoliert werden.
• Bei der Durchführung der Armaflex
Dämmung durch die Abschottung muss die
Länge der Dämmung auf jeder Seite des
Bauteils 800 mm betragen.
200 mm
200 mm
200 mm
120 mm
120 mm
120 mm
