Bevor der COPC80 installiert wird, bitte lesen Sie diese Bedienungsanleitungen aufmerksam durch. Dadurch
werden Sie die vom COPC80 angebotenen Möglichkeiten am besten ausnutzen und die maximale Sicherheit
erreichen.
Der COPC80 ist ein Regler zur Steuerung des Kältemittelgasdruckes im Verflüssiger. Dank verfeinerten
Steuerungs-Algorithmen kann der COPC80 bis zu acht Ausgängen kontrollieren. Dadurch können Ein- oder
Mehrdrehzahllüfter geregelt und es wird auf Echtzeit die von den Schützen kommenden Signale und
Steuerkreise überwacht. Die Haupteinheit wird durch ein Flachkabel einem oder zwei COPM28-Modulen, wo
sich die Ausgänge und ihre Zustandanalyse befinden, angeschlossen.
1 INSTALLATION
1.1
Die Haupteinheit COPC80 muß mittels ihres Befestigungssystems an einem Paneel mit Dicke zwischen
0,7..1,5mm befestigt werden. Das Ausschnittmaß beträgt 182x81 mm. Das perfekte Haften zwischen
der Gummidichtung und dem Paneel muß sichergestellt werden.
1.2
Die Steuerungsmodule COPM28 werden an der DIN-Schiene befestigt, so nahe wie möglich der
Haupteinheit.

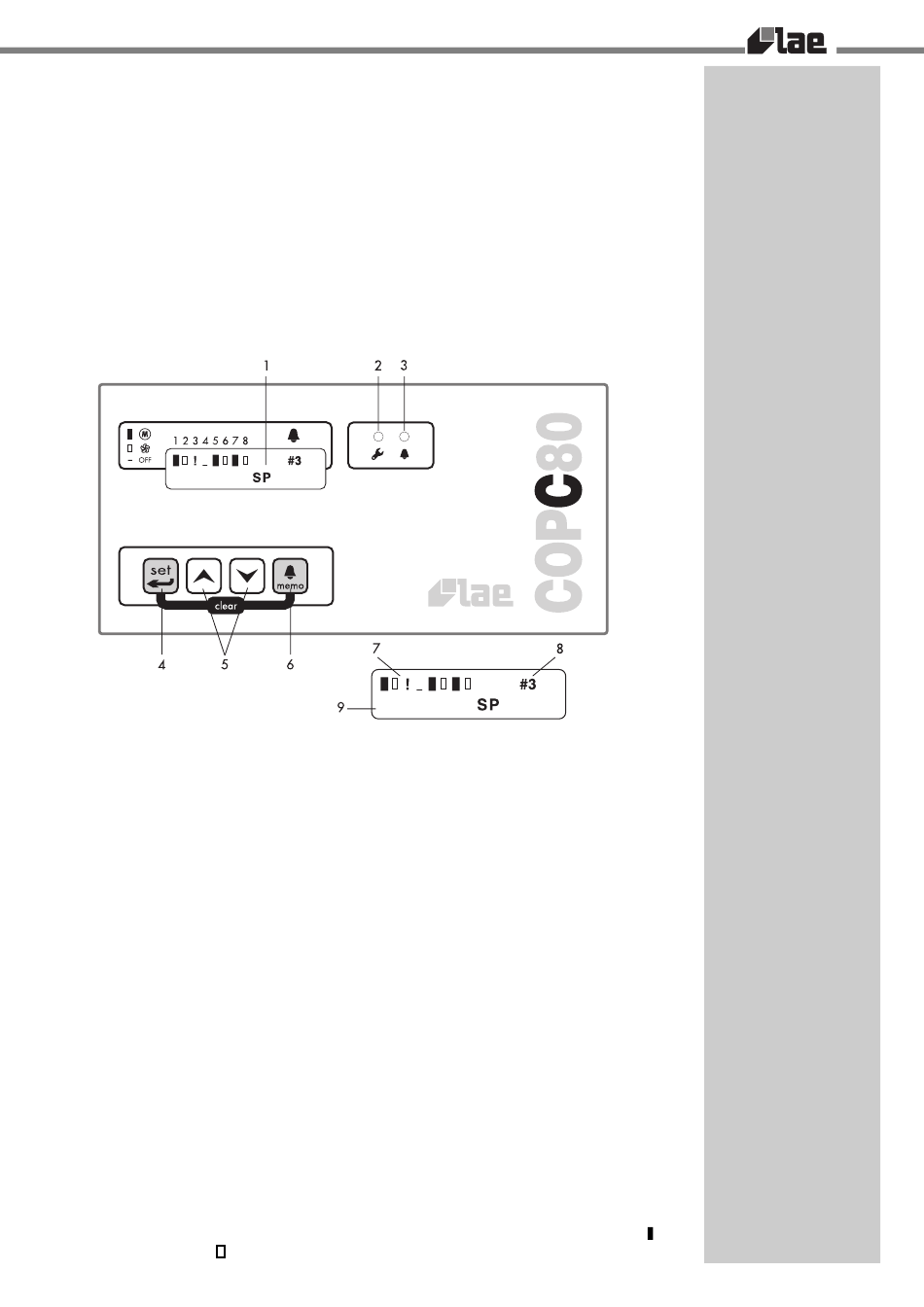

+13.5b
1 LCD-Display
2 LED zur periodischen Wartung
3 LED zur Alarmsignalisierung
4 Taste zur Programmierung
5 Tasten zur Erhöhung/Verminderung
1.3
Der Einsatzbereich des Systems liegt zwischen -10°...+50°C und 15% ... 80% relativer Feuchte.
Um die Wirkungen der elektromagnetischen Störungen zu vermindern, sollen die Kabel
(Drucktransmitter, Flachkabel, Schnittstelle) und das Gerät von Schützen und Starkstromleitungen entfernt
werden. Das Übermaß des Kabels muß nicht aufgerollt sondern mehrmals auf "Z" gefaltet werden.
1.4
Der Drucktransmitter, die Versorgungsspannungen und alle die Eingänge/Ausgänge des Systems
müssen genau gemäß den auf dem technischen Blatt (siehe Bild 2 und 3) angegebenen Angaben
angeschlossen werden.
ACHTUNG: Die Rückseite des Gehäuses des COPC 80 ist unter Hochspannung. Auf Schläge
beachten! Eine eventuelle Berührung kann für Personen oder Tiere tödlich sein.
2 ANZEIGEN
Das Display LCD [1] ermöglicht die Anzeige, auf beste Weise, aller Angaben, die dem Anwender die Anzahl
und die Gestaltung der Lüfter, ihren augenblicklichen Zustand und die angesammelte Laufzeit, den
Kondensationsgas-Druck und -Temperatur, eventuelle augenblickliche oder gespeicherte Alarmzustände erlauben
zu verstehen.
Zur größeren Erleichterung des Verständnisses, ist es möglich, die Sprache (English, Deutsch, Spanish und
Italienisch) zu wählen.
2.1
Bei Einschaltung wird das gesamte Display [1] während 2 Sek. ca. aktiviert und danach erscheint die
Software-Ausführung und endlich nehmen alle Anzeigen-Felder ihre eigenen Funktionen.
2.2
In der Zone [7] des Displays erscheinen die zugelassenen Ausgänge, von 1 bis 8, und ihr Zustand:
Stand-by, Stillstand der Kontrolle für eine unbestimmte Zeit; (-) ausgeschalteter Ausgang; ( )
eingeschalteter Lüfter; ( ) eingeschaltete Drehzahl-Stufe; (!) Ausgang auf Zustandanalyse-Alarm.
14.0b
+13.5b
BILD 1
6 Taste zur Anzeige gespeicherter Alarme
7 Ausgängen-Zustand-Anzeiger
8 Alarme-Zustand/Zähler-Anzeiger
9 Alarmspeicher und Betriebswerte
14.0b
