BEDIENUNGS- UND EINBAUANLEITUNGEN.
AT1-5
Wir danken Ihnen, dass Sie sich für ein Produkt der Firma LAE electronic entschieden haben. Lesen Sie vor der Installation des Gerätes
bitte aufmerksam die vorliegende Bedienungsanleitung durch: Nur so können wir Ihnen höchste Leistungen und Sicherheit garantieren.
1. INSTALLATION

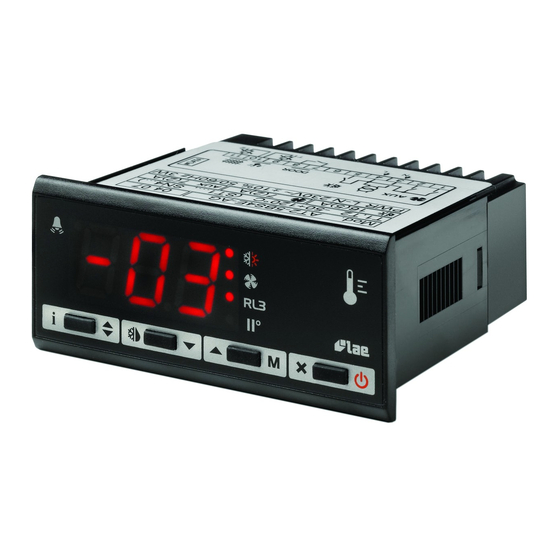

1.1 Das Gerät AT1-5 der Abmessungen 77x35x77 mm (BxHxT) wird an der Tafel in einer Bohrung von 71x29 mm mittels
beiliegenden Bügeln mit leichtem Druck befestigt. Falls vorhanden, muss die Gummidichtung zwischen Geräterahmen und Tafel
angebracht werden. Achten Sie auf die korrekte Positionierung, um das geräterückseitige Eindringen von Flüssigkeiten zu vermeiden.
1.2 Das Gerät arbeitet mit einer Umgebungstemperatur von -10° bis +50°C und einer relativen Feuchte von 15% bis 80%. Die
Versorgungsspannung, die Schaltleistungen und die Anordnung der Anschlüsse müssen den Angaben auf dem Gehäuse entsprechen.
Bringen Sie zur Vermeidung von elektromagnetischen Störungen die Fühler- und Signalkabel getrennt von den Starkstromleitern an.
1.3 Der Fühler T1 misst die Lufttemperatur und dient der Wärmeregelung; er muss in der Zelle so positioniert werden, dass die
Konservierungstemperatur des Produktes gut gemessen werden kann. Falls vorhanden und aktiviert (T2=YES), misst der Fühler T2 die
Verdampfertemperatur und muss an der Stelle befestigt werden, an welcher der maximale Reifeansatz erfolgt.
ACHTUNG: Sollten die Relais häufig große Lasten umschalten müssen, kontaktieren Sie uns bitte: Wir liefern Ihnen die Informationen über die
Lebensdauer der Kontakte.
Bei strengen Konservierungstemperaturbedingungen oder wertvollen Produkten empfiehlt sich der Einsatz eines zweiten Gerätes zur Überwachung
und Meldung eventueller Betriebsstörungen.
2. BETRIEBSMODI
Beim Einschalten erscheint auf dem Display für ca. 3 Sekunden das mittlere Segment (Selbsttestphase). Alle weiteren Angaben hängen
vom Betriebszustand des Reglers und von der aktivierten Menüebene ab. In TABELLE 1 sind die Zustände, Ebenen und zugehörigen
Meldungen enthalten.
2.1 S . Wird die Taste
TANDBY
Regelung der Ausgänge (nur bei Parameter SB=YES). Der nicht-aktive Zustand der Ausgänge wird mit der ständigen Display-Anzeige
angezeigt.
OFF
2.2 N . Im Normalbetrieb wird auf dem Display die vom Fühler T1 gemessene Temperatur angezeigt; sie wird vom
ORMALBETRIEB
Mikroprozessor verarbeitet und kann verschiedenartig dargestellt werden (über den Parameter SCL wird die Anzeige wie in der
folgenden Tabelle beschrieben eingestellt):
S N
TANDBY ORMAL
OFF -19
Nicht in Produkttemp.
Betrieb (sim.)
DEF
Abtauung
REC
Rückgewinnung
nach Abtauung
HI
Übertemperatur-
alarm
- - -
....
E1
Defekt Fühler
T1
, für 3 Sekunden gedrückt, geht AT1-5 in den Stand-by-Zustand über oder er übernimmt wieder die
0LAT1001DE
M I D I
ENU NFO ATEN NFO
T1 -20
Lufttemperatur
THI 12.5
Max. Aufzeichnungs-
temperatur
TLO -10
Min.Aufzeichnungs-
temperatur
CND 15
Verflüssigerreinigung ....
LOC NO
Tastatursperre
TABELLE 1
M S P
ENU ETUP ARAMETER
W
ERT
SCL 1°C
Anzeigeskala
SPL -20
Mindestsollwert
SPH 40
Höchstsollwert
- - - - - -
- - - - - -
....
- - - - - -
