LAE LCD15 Installations- Und Gebrauchsanweisungen

INSTALLATIONS- UND GEBRAUCHSANWEISUNGEN
LCD15
Wir danken Ihnen, dass Sie sich für ein Produkt der Firma LAE electronic entschieden haben. Lesen Sie vor der Installation des
Gerätes bitte aufmerksam die vorliegende Bedienungsanleitung durch: nur so können wir Ihnen höchste Leistungen und Sicherheit
garantieren.
1. INSTALLATION

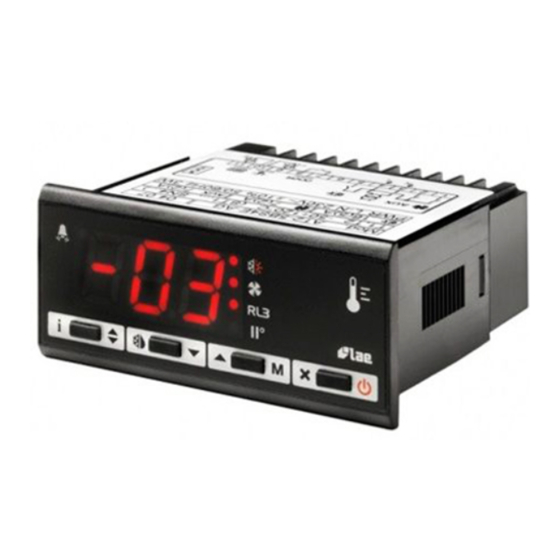

1.1 Das Gerät LCD15 der Abmessungen 77x35x77 mm (BxHxT) wird an der Tafel in einer Bohrung von 71x29 mm mittels
beiliegenden Bügeln mit leichtem Druck befestigt. Falls vorhanden, muss die Gummidichtung zwischen Geräterahmen und Tafel
angebracht werden. Achten Sie auf die korrekte Positionierung, um das geräterückseitige Eindringen von Flüssigkeiten zu vermeiden.
1.2 Das Gerät arbeitet mit einer Umgebungstemperatur von -10° bis +50°C und einer relativen Feuchtigkeit von 15% bis 80%. Die
Versorgungsspannung, die Schaltleistungen und die Anordnung der Anschlüsse müssen den Angaben auf dem Gehäuse genau
entsprechen. Bringen Sie zur Vermeidung von elektromagnetischen Störungen die Fühler- und Signalkabel getrennt von den
Starkstromleitern an.
1.3 Der Fühler T1 misst die Lufttemperatur und dient der Temperaturregelung; er muss in der Zelle so positioniert werden, dass die
Konservierungstemperatur des Produktes gut gemessen werden kann. Der Fühler T2 misst die Verdampfertemperatur und muss an der
Stelle befestigt werden, an welcher der maximale Reifeansatz erfolgt. Der Fühler T3 muss bei Verwendung zwischen die beiden
Rippen des Kondensators nahe am Ausgang eingefügt werden.
ACHTUNG: Sollten die Relais häufig große Lasten umschalten müssen, kontaktieren Sie uns bitte: wir liefern Ihnen die Informationen über die
Lebensdauer der Kontakte.
Bei strengen Konservierungstemperaturbedingungen oder wertvollen Produkten empfiehlt sich der Einsatz eines zweiten Gerätes zur Überwachung
und Meldung eventueller Betriebsstörungen.
2. BETRIEBSMODI
Beim Einschalten erscheint auf dem Display für ca. 3 Sekunden das mittlere Segment (Selbsttestphase); alle weiteren Angaben hängen vom
Betriebszustand des Reglers ab. In TABELLE 1 sind die zugehörigen Zustände, Ebenen und Meldungen angegeben, die Symbole der Parameter
sind in TABELLE 2 enthalten.
2.1 S . Wird die Taste
TANDBY
der Ausgänge (nur bei Parameter SB=YES). Die ständige Anzeige von
Ausgänge an.
2.2 N . Während des Normalbetriebs wird auf dem Display die vom Fühler T1 gemessene Temperatur angezeigt. Sie
ORMALBETRIEB
S N
TANDBY ORMAL
OFF -19
Nicht Produkttemp.
in Betrieb (sim.)
DEF
Abtauung
REC
Rückgewinnung
nach Abtauung
HI
Alarm
Übertemperatur
- - -
....
E1
Defekt Fühler T1
für 3 Sekunden gedrückt, geht LCD15 in Stand-by über oder er übernimmt wieder die Regelung
0/I
0LLCD006DE
M I D I
ENU NFO ATEN NFO
T1 -20
Lufttemperatur
T2 -25
Verdampfer-
temperatur
- - - - - -
....
TLO -19
Min. Aufzeichnungs-
temperatur
CND 15
Kondensator-
reinigung
LOC NO
Tastatursperre
TABELLE 1
auf dem Display zeigt den nicht aktiven Zustand der
OFF
M S
P
ENU ETUP ARAMETER
W
ERT
SCL 1°C
Anzeigeskala
SPL -25
Mindestsollwert
SPH -18
Höchstsollwert
- - - - - -
....
- - - - - -
....
- - - - - -
