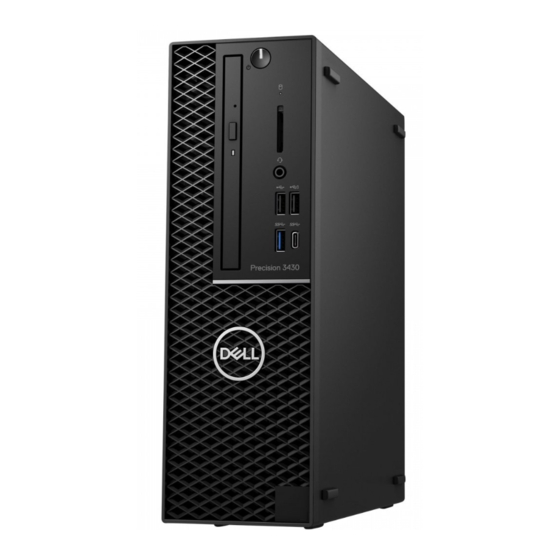

Dell Precision 3430 Kompaktgehäuse
Handbuch zu Setup und technischen Daten
Vorschriftenmodell: D11S
Vorschriftentyp: D11S004

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell Precision 3430

  • Seite 1 Dell Precision 3430 Kompaktgehäuse Handbuch zu Setup und technischen Daten Vorschriftenmodell: D11S Vorschriftentyp: D11S004...
  • Seite 2 Tod von Personen zur Folge haben können. © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Einrichten des Computers..........................5 2 Gehäuseübersicht............................8 Vorderansicht..................................8 Rückansicht..................................9 Service-Tag-Etikett................................10 3 System................................11 Prozessor....................................11 Speicher..................................... 12 Bei Lagerung..................................12 Audio....................................13 Videokarte..................................13 Kommunikation..................................14 Wireless....................................14 Anschlüsse und Stecker..............................14 Netzteil....................................15 Physische Abmessungen des Systems.......................... 15 Umgebungsbedingungen..............................15 4 System-Setup.............................. 17 BIOS-Übersicht................................. 17 Startmenü..................................
  • Seite 4 Aktualisieren Ihres System-BIOS unter Verwendung eines USB-Flash-Laufwerks...........30 Aktualisieren des Dell BIOS in Linux und Ubuntu Umgebungen................30 Aktualisieren des BIOS über das einmalige F12-Startmenü.................. 30 System- und Setup-Kennwort............................35 Zuweisen eines System- und Setup-Kennworts....................35 Löschen oder Ändern eines vorhandenen System- und Setup-Kennworts............35 5 Software..............................
  • Seite 5: Einrichten Des Computers

    Einrichten des Computers Schließen Sie die Tastatur und die Maus an. Verbinden Sie den Computer über Kabel mit dem Netzwerk oder stellen Sie eine Verbindung mit einem Wireless-Netzwerk her. Schließen Sie den Bildschirm an. ANMERKUNG: Wenn Sie Ihren Computer mit einer separaten Grafikkarte bestellt haben, sind der HDMI-Anschluss und die Bildschirmanschlüsse auf der Rückseite Ihres Computers abgedeckt.
  • Seite 6 Drücken des Betriebsschalters. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Windows-Setup abzuschließen: Mit einem Netzwerk verbinden. b Bei Ihrem Microsoft-Konto anmelden oder ein neues Konto erstellen. Einrichten des Computers...
  • Seite 7 Suchen Sie Dell Apps. Tabelle 1. Dell Apps ausfindig machen Computer registrieren Dell Hilfe und Support SupportAssist — Computer überprüfen und aktualisieren Einrichten des Computers...
  • Seite 8: Gehäuseübersicht

    Gehäuseübersicht Themen: • Vorderansicht • Rückansicht • Service-Tag-Etikett Vorderansicht Optisches Laufwerk Betriebsschalter Laufwerkaktivitätsanzeige SD-Kartensteckplatz Headset-Anschluss USB 2.0-Anschluss mit PowerShare USB 2.0-Anschluss USB 3.1 Gen 2 Typ-C-Anschluss mit PowerShare USB 3.1 Gen 1-Anschluss Gehäuseübersicht...
  • Seite 9: Rückansicht

    Rückansicht Line-Out-Anschluss PS/2-Tastaturanschluss Serielle Schnittstelle PS/2-Maus-Anschluss DisplayPort/HDMI 2.0/VGA/USB Typ C, alternativer Modus DisplayPort (2) (optional) Service-Tag-Etikett USB 3.1 Gen 1-Anschlüsse USB 2.0-Ports (unterstützen Smart Power On) RJ45-Netzwerkanschluss Erweiterungskartensteckplätze Netzkabelanschluss Aktivitätsanzeige der Stromversorgung Entriegelungsriegel Antennen Kensington-Sicherheitskabeleinschub Ring für das Vorhängeschloss Gehäuseübersicht...
  • Seite 10: Service-Tag-Etikett

    Service-Tag-Etikett Gehäuseübersicht...
  • Seite 11: System

    System ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Wechseln Sie für weitere Informationen über die Konfiguration Ihres Computers zu Hilfe und Support auf Ihrem Windows-Betriebssystem und wählen Sie die Option zum Anzeigen der Informationen über Ihren Computer aus.
  • Seite 12: Speicher

    UMA-Grafik Intel UHD-Grafikkarte 630 Intel Core-Prozessor i5-8500 (6 Kerne, 9 MB Cache, 3,0 GHz, 4,1 GHz) Intel UHD-Grafikkarte 630 Intel Core-Prozessor i3-8100 (4 Kerne, 6 MB Cache, 3,6 GHz) Intel UHD-Grafikkarte 630 Intel Gold G5400 (2 Kerne, 4 MB Cache, 3,7 GHz) Speicher Tabelle 3.
  • Seite 13: Audio

    Bauweise Schnittstelle Security option Kapazität (Sicherheitsoption) Ein 3,5-Zoll- Ungefähr (2,760 x 3,959 x SATA AHCI, bis zu Bis zu 4 TB Festplattenlaufwerk 0,276 Zoll) 6 Gbit/s (HDD) Audio Tabelle 5. Audio Controller Realtek ALC3234 Vierkanal-High-Definition-Audio Lautsprecher Zwei (gerichtete Lautsprecher) Schnittstelle •...
  • Seite 14: Kommunikation

    Controller CPU- Grafikspeichert Kapazität Unterstützung für Maximale Abhängigkeit externe Anzeigen Auflösung mDP/DisplayPort 5120 x 2880 AMD Radeon Separat k. A. GDDR5 4 GB Pro WX3100 mDP/DisplayPort 5120 x 2880 AMD Radeon Separat k. A. GDDR5 2 GB Pro WX2100 Kommunikation Tabelle 7.
  • Seite 15: Netzteil

    Breite (cm/Zoll) 19,2/48,7 Tiefe (cm/Zoll) 15,5/39,4 Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu den Dell Umweltbestimmungen finden Sie im Abschnitt zu den Umweltbedingungen. Prüfen Sie die Verfügbarkeit für Ihre Region. Tabelle 14. Umgebungsbedingungen Energieeffizientes Netzteil Intern 80 Plus Bronze-Zertifizierung 200 W EPA Bronze (nicht verfügbar in Nordamerika oder Brasilien)
  • Seite 16 80 Plus Platinum-Zertifizierung 200 W (nur verfügbar in Nordamerika und Brasilien) und 260 W EPA Platin Recycelbare Verpackung Verpackung Mehrstückpackung Optional, nur USA Erfüllt Energy Star 6.1 (oder höher) (Windows und Ubuntu) System...
  • Seite 17: System-Setup

    Deaktivieren von Basisgeräten. Startmenü Drücken Sie <F12>, wenn das Dell Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab.
  • Seite 18: Navigationstasten

    Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: •...
  • Seite 19: Optionen Des System-Setup

    Optionen des System-Setup ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise gar nicht oder anders als aufgeführt angezeigt. Allgemeine Optionen Tabelle 15. Allgemein Option Beschreibung System Information Zeigt die folgenden Informationen an: • System Information (Systeminformationen): Angezeigt werden „BIOS Version“, „Service Tag“, „Asset Tag“, „Ownership Tag“, „Ownership Date“, „Manufacture Date“...
  • Seite 20: Systeminformationen

    Systeminformationen Tabelle 16. System Configuration (Systemkonfiguration) Option Beschreibung Integrated NIC Gibt Ihnen die Möglichkeit, den integrierten LAN-Controller zu steuern. Die Option „Enable UEFI Network Stack“ (UEFI-Netzwerk-Stack aktivieren) ist standardmäßig nicht ausgewählt. Die Optionen sind: • Deaktiviert • Enabled (Aktiviert) • Enabled w/PXe (Aktiviert mit PXE) –...
  • Seite 21: Bildschirm Optionen

    Option Beschreibung Rear USB Configuration Ermöglicht das Aktivieren oder Deaktivieren der rückseitigen USB-Anschlüsse. Alle Anschlüsse sind standardmäßig aktiviert. USB PowerShare Diese Option ermöglicht das Aufladen der externen Geräte, wie z. B. Mobiltelefone, Musik-Player. Diese Option ist standardmäßig deaktiviert. Audio Ermöglicht das Aktivieren oder Deaktivieren des integrierten Audio-Controllers. Die Option Enable Audio (Audio aktivieren) ist standardmäßig ausgewählt.
  • Seite 22: Security (Sicherheit)

    Security (Sicherheit) Tabelle 18. Security (Sicherheit) Option Beschreibung Admin Password Ermöglicht das Einrichten, Ändern oder Löschen des Administratorkennworts (Admin). System Password Ermöglicht das Einrichten, Ändern oder Löschen des System-Kennworts. Internal HDD-0 Password Ermöglicht das Einrichten, Ändern oder Löschen des Kennworts der internen Festplatte des Systems. Strong Password Diese Option ermöglicht das Aktivieren oder Deaktivieren von sicheren Kennwörtern für das System.
  • Seite 23: Optionen Für „Secure Boot" (Sicherer Start)

    Option Beschreibung • Activate (Aktivieren) – Diese Option ist standardmäßig aktiviert. Chassis Intrusion Dieses Feld steuert die Gehäuseeingriff-Funktion. Wählen Sie eine der folgenden Optionen: • Disabled (Deaktiviert) (Standardeinstellung) • Enabled (Aktiviert) • On-Silent (Stumm aktiviert) OROM Keyboard Access Diese Option legt fest, ob Benutzer während des Startvorgangs Option-ROM- Konfigurationsbildschirme über Hotkeys aufrufen können.
  • Seite 24: Intel Software Guard Extensions-Optionen

    Option Beschreibung • Replace from File (Aus Datei ersetzen) – Ersetzt den aktuellen Schlüssel durch einen Schlüssel aus einer vom Benutzer ausgewählten Datei • Append from File (Aus Datei anhängen) – Fügt einen Schlüssel aus einer vom Benutzer ausgewählten Datei zur aktuellen Datenbank hinzu •...
  • Seite 25: Energieverwaltung

    Option Beschreibung • Ermöglicht das Aktivieren oder Deaktivieren des Intel SpeedStep- Intel SpeedStep Modus für den Prozessor. • Enable Intel SpeedStep (Intel SpeedStep aktivieren) Diese Option ist standardmäßig aktiviert. Ermöglicht das Aktivieren oder Deaktivieren der zusätzlichen C-States Control Prozessor-Ruhezustände. • C-States (C-Zustände) Diese Option ist standardmäßig aktiviert.
  • Seite 26: Post-Funktionsweise

    Option Beschreibung USB Wake Support Ermöglicht Ihnen das Aktivieren von USB-Geräten, um den Computer aus dem Standby-Modus zu holen. Die Option Enable USB Wake Support (USB Wake-Unterstützung aktivieren) ist standardmäßig deaktiviert. Wake on LAN/WWAN Mit dieser Option kann der ausgeschaltete Computer durch ein spezielles LAN-Signal hochgefahren werden.
  • Seite 27: Verwaltungsfunktionen

    Option Beschreibung • Continue on Warnings and Errors (Bei Warnungen und Fehlern fortfahren) Verwaltungsfunktionen Tabelle 24. Verwaltungsfunktionen Option Beschreibung USB Provision (USB- Diese Option ist standardmäßig nicht ausgewählt. Bereitstellung) MEBx Hotkey Dies ist die Standardoption. Unterstützung der Virtualisierung Tabelle 25. Virtualization Support (Virtualisierungsunterstützung) Option Beschreibung Virtualization...
  • Seite 28: Maintenance (Wartung)

    Option Beschreibung Alle Optionen sind standardmäßig aktiviert. Maintenance (Wartung) Tabelle 27. Maintenance (Wartung) Option Beschreibung Zeigt die Service-Tag-Nummer des Computers an. Service Tag Ermöglicht es, eine Systemkennnummer zu definieren, wenn noch keine festgelegt wurde. Asset Tag Diese Option ist standardmäßig nicht aktiviert. SERR Messages Steuert die SERR-Meldungsfunktion.
  • Seite 29: Erweiterte Konfiguration

    Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. Den Computer neu starten. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden).
  • Seite 30: Aktualisieren Ihres System-Bios Unter Verwendung Eines Usb-Flash-Laufwerks

    Kopieren Sie die Datei, z. B. O9010A12.EXE, auf das startfähige USB-Flashlaufwerk. Schließen Sie das USB-Flashlaufwerk an das System an, das eine BIOS-Aktualisierung erfordert. Starten Sie das System neu und drücken Sie F12, wenn der Dell-Begrüßungsbildschirm mit dem Menü zum einmaligen Ändern der Startreihenfolge angezeigt wird.
  • Seite 31 F12-Startmenü auf dem System aktualisieren. Die meisten nach 2012 hergestellten Dell Systeme verfügen über diese Funktion. Sie können dies ermitteln, indem Sie Ihr System über das einmalige F12-Startmenü starten und prüfen, ob BIOS FLASH UPDATE (Flash-BIOS-Aktualisierung) als Startoption für das System aufgeführt ist.
  • Seite 32 Die Datei „E5450A14.exe“ im folgenden Screenshot dient als Beispiel. Der tatsächliche Dateiname kann abweichen. Sobald die Datei ausgewählt ist, wird sie im Dateiauswahlfeld angezeigt. Klicken Sie zum Fortfahren auf die Schaltfläche „OK“. System-Setup...
  • Seite 33 Klicken Sie auf die Schaltfläche Begin Flash Update (Flash-Aktualisierung starten). Eine Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie fortfahren möchten. Klicken Sie zum Starten der Aktualisierung auf „Yes“ (Ja). System-Setup...
  • Seite 34 BIOS-Aktualisierung wird nun ausgeführt. Das System wird neu gestartet. Anschließend wird die BIOS-Aktualisierung gestartet und der Fortschritt der Aktualisierung anhand einer Statusanzeige angezeigt. Je nach Änderungen in der Aktualisierung wechselt die Statusanzeige möglicherweise mehrere Male von 0 bis 100. Der Aktualisierungsvorgang kann bis zu 10 Minuten dauern. In der Regel dauert dieser Vorgang zwei bis drei Minuten.
  • Seite 35: System- Und Setup-Kennwort

    System- und Setup-Kennwort Tabelle 30. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen.
  • Seite 36 Der Bildschirm System Security (Systemsicherheit) wird angezeigt. Überprüfen Sie im Bildschirm System Security (Systemsicherheit), dass die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. Wählen Sie die Option System Password (Systemkennwort) aus, ändern oder löschen Sie das vorhandene Systemkennwort und drücken Sie die Eingabetaste oder Tabulatortaste.
  • Seite 37: Software

    Red Hat Linux 7.5 Herunterladen von -Treibern Schalten Sie das/den Desktop ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer für Ihr/Ihren Desktop ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Desktop-Modell.
  • Seite 38: Wie Sie Hilfe Bekommen

    Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
