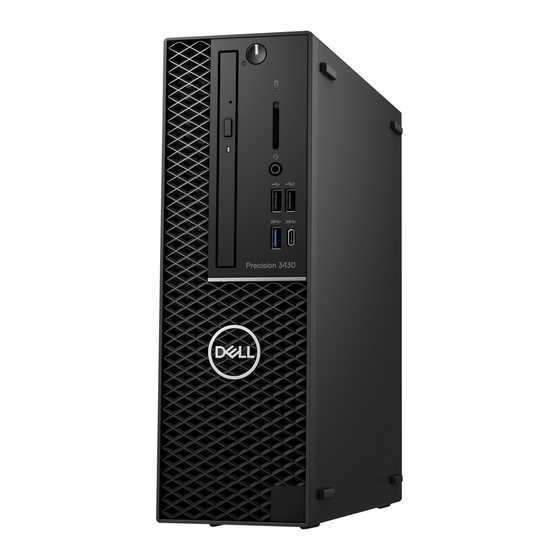

Seite 1 Dell Precision 3430 Small Form Factor Service-Handbuch Vorschriftenmodell: D11S Vorschriftentyp: D11S004...
Seite 2 Tod von Personen zur Folge haben können. © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer........................... 6 Sicherheitshinweise................................6 Ausschalten des Computers — Windows 10........................7 Vor der Arbeit an Komponenten im Innern des Computers..................7 Nach der Arbeit an Komponenten im Inneren des Computers..................7 2 Technologie und Komponenten........................8 Prozessoren..................................8 DDR4....................................
Seite 4 Entfernen der Festplattenbaugruppe........................24 Einbauen der Festplattenbaugruppe........................26 Frontverkleidung................................27 Entfernen der Frontverkleidung..........................27 Installieren der Frontverkleidung..........................28 Festplatte und optisches Laufwerksmodul........................29 Entfernen der Festplatte und des optischen Laufwerksmoduls................29 Einbauen der Festplatte und des optischen Laufwerksmoduls................31 Optisches Laufwerk.................................34 Entfernen des optischen Laufwerks........................34 Installieren des optischen Laufwerks........................
Seite 5 5 Wie Sie Hilfe bekommen..........................91 Kontaktaufnahme mit Dell............................... 91 Anhang A: Staubfilter für Dell Precision 3430 Small Form Factor..............92 Anhang B: Einbauen der USB-Typ-C-Karte..................... 94 Anhang C: Einsetzen der VGA-Karte......................108 Anhang D: Kabelabdeckung für Dell Precision 3430 Small Form Factor............122 Inhaltsverzeichnis...
Seite 6: Arbeiten Am Computer
Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 7: Ausschalten Des Computers - Windows 10
VORSICHT: System wird heruntergefahren, wenn die Seitenabdeckungen entfernt werden, während das System in Betrieb ist. Das System lässt sich nicht einschalten, wenn die Seitenabdeckung nicht angebracht ist. Ausschalten des Computers — Windows 10 VORSICHT: Um Datenverlust zu vermeiden, speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle aktiven Programme, bevor Sie den Computer ausschalten oder die Seitenabdeckung entfernen.
Seite 8: Technologie Und Komponenten
Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • Prozessoren • DDR4 • USB-Funktionen • USB Typ-C • HDMI 2.0 • Vorteile von DisplayPort gegenüber USB-Typ C Prozessoren Precision 3430-Systeme werden mit Intel Coffee Lake-Chipsatz der 8. Generation und Intel Core-Prozessortechnologie geliefert. ANMERKUNG: Die Taktrate und Leistung variieren abhängig vom Workload und anderen Variablen.
Seite 9: Speicherfehler
Kerbenunterschied Die Kerbe auf einem DDR4-Modul ist an einem anderen Ort als die Kerbe auf einem DDR3-Modul. Beide Kerben befinden sich auf der Einsetzkante, aber beim DDR4 unterscheidet sich die Position der Kerbe leicht. Dadurch soll verhindert werden, dass Module an einer inkompatiblen Platine oder Plattform installiert werden.
Seite 10: Usb-Funktionen
USB-Funktionen USB (Universal Serial Bus) wurde 1996 eingeführt. Es vereinfacht erheblich die Verbindung zwischen Host-Computern und Peripheriegeräten wie Mäusen, Tastaturen, externen Treibern und Druckern. Werfen wir nun einen kurzen Blick auf die USB-Entwicklung mit Bezugnahme auf die nachstehende Tabelle. Tabelle 1. USB-Entwicklung Datenübertragungsrate Kategorie Einführungsjahr...
Seite 11: Anwendungen
• USB 3.0 /USB-3.1 Gen 1 nutzt anstatt der Halb-Duplex -Anordnung von USB 2.0 die bidirektionalen Datenschnittstelle. Das erweitert die theoretische Bandbreite um das 10-fache. Mit den heutigen steigenden Anforderungen an Datenübertragungen mit High-Definition-Videoinhalten, Terabyte-Speichergeräten, digitalen Kameras mit hoher Megapixelanzahl usw. ist USB 2.0 möglicherweise nicht schnell genug. Darüber hinaus kam kein USB 2.0-Anschluss jemals in die Nähe des theoretischen maximalen Durchsatzes von 480 Mbit/s mit einer Datenübertragung von etwa 320 Mbit/s (40 MB/s) –...
Seite 12: Usb Typ-C
USB 3.0 /USB-3.1 Gen 1-Kabeln befinden sich fünf neue Verbindungen, über die Daten unabhängig voneinander empfangen und übertragen werden. Sie kommen nur in Kontakt, wenn sie an eine SuperSpeed USB-Verbindung angeschlossen werden. Windows 8/10 verfügt über native Unterstützung für USB 3.1 Gen 1 Controller. Vorhergehende Versionen von Windows benötigen hingegen weiterhin separate Treiber für die USB 3.0 /USB 3.1 Gen 1 Controller.
Seite 13: Thunderbolt Über Typ-C
Thunderbolt über Typ-C Thunderbolt ist eine Hardwareschnittstelle, die Daten, Video, Audio und Stromversorgung in einer einzelnen Verbindung vereint. Thunderbolt vereint PCI Express (PCIe) und DisplayPort (DP) in einem seriellen Signal und Stromversorgung in einem Kabel. Thunderbolt 1 und Thunderbolt 2 verwenden den gleichen Stecker wie MiniDP (DisplayPort), um eine Verbindung zu Peripheriegeräten herzustellen, während Thunderbolt 3 einen USB-Typ-C-Stecker verwendet.
Seite 14: Thunderbolt-Symbole
Thunderbolt-Symbole Abbildung 5. Thunderbolt Symbolsunterschiede HDMI 2.0 Dieser Abschnitt erläutert die HDMI 2.0-Schnittstelle und ihre Funktionen zusammen mit den Vorteilen. HDMI (High-Definition Multimedia Interface) ist eine von der Branche unterstützte, unkomprimierte und vollständig digitale Audio-/ Videoschnittstelle. HDMI bietet eine Schnittstelle zwischen einer kompatiblen digitalen Audio-/Videoquelle, wie z. B. einem DVD-Player oder einem A/V-Receiver und einem kompatiblen digitalen Audio- und/oder Videobildschirm, wie z.
Seite 15: Vorteile Von Displayport Gegenüber Usb-Typ C
Vorteile von DisplayPort gegenüber USB-Typ C • Vollständige DisplayPort-Audio/Video-Leistung (bis zu 4K bei 60 Hz) • Umkehrbare Steckerausrichtung und Kabelrichtung • Abwärtskompatibel mit VGA und DVI mit Adaptern • SuperSpeed USB (USB 3.1)-Daten • Unterstützung für HDMI 2.0a und abwärtskompatibel mit früheren Versionen Technologie und Komponenten...
Seite 16: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Themen: • Empfohlene Werkzeuge • Liste der Schraubengrößen • Layout der Hauptplatine • Seitenabdeckung • Erweiterungskarte • Knopfzellenbatterie • Festplattenbaugruppe • Frontverkleidung • Festplatte und optisches Laufwerksmodul • Optisches Laufwerk • Speichermodul • Kühlkörper und Lüfter •...
Seite 17: Liste Der Schraubengrößen
Liste der Schraubengrößen Tabelle 2. Liste der Schraubengrößen Komponente #6,32x1,4 #6-32 M3x6 M3x5 M3x3 M2x3.5 Systemplatine Schraubenmutter der SSD-Karte Träger des Festplattenlaufwerk Netzteil Vordere E/A- Halterung SD-Kartenlesegerät Typ C/HDMI/DP- Modul Interne Antenne WLAN-Karte SSD-Karte Entfernen und Einbauen von Komponenten...
Seite 18: Layout Der Hauptplatine
Layout der Hauptplatine PCI-e x16-Anschluss (Steckplatz 2) PCI-e x4-Anschluss (Steckplatz 1 – x4 mit offenem Ende zur Unterstützung von x16 USB-Typ-C-Stecker Bildschirmanschluss Anschluss des Eingriffsschalters (Intruder) CPU-Netzanschluss (ATX_CPU) Prozessorsockel (CPU) Anschluss für CPU-Lüfter Speichersteckplätze (DIMM1, DIMM2, DIMM3, DIMM4) Netzschalteranschluss (PWR_SW) Remote-Netzschalteranschluss Anschluss für Medienkartenleser (CARD_READER) Anschluss für M.2-SSD-Karte/Intel Optane...
Seite 19: Seitenabdeckung
Seitenabdeckung Entfernen der Seitenabdeckung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. So entfernen Sie die Abdeckung: Schieben Sie den Entriegelungsriegel auf der Rückseite des Systems, bis er mit einem Klicken die Seitenabdeckung entsperrt [1]. b Schieben und heben Sie die Seitenabdeckung aus dem System [2].
Seite 20: Erweiterungskarte
Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Erweiterungskarte Entfernen der Erweiterungskarte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Seitenabdeckung. So entfernen Sie die Erweiterungskarte: Ziehen Sie an der Metalllasche, um die Verriegelung der Erweiterungskarte zu öffnen [1].
Seite 21: Installieren Der Erweiterungskarte
Installieren der Erweiterungskarte Setzen Sie die Erweiterungskarte in den Anschluss auf der Systemplatine ein. Drücken Sie die Erweiterungskarte, bis sie einrastet [1]. Schließen Sie die Verriegelung der Erweiterungskarte und drücken Sie darauf, bis sie einrastet [2]. Entfernen und Einbauen von Komponenten...
Seite 22: Knopfzellenbatterie
Bringen Sie die Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Knopfzellenbatterie Entfernen der Knopfzellenbatterie Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Seitenabdeckung. So entfernen Sie die Knopfzellenbatterie: Drücken Sie den Entriegelungsriegel mit einem Kunststoffstift, bis die Knopfzellenbatterie herausspringt [1].
Seite 23: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den entsprechenden Steckplatz auf der Systemplatine ein [1]. Drücken Sie die Batterie in den Anschluss, bis sie einrastet [2]. Entfernen und Einbauen von Komponenten...
Seite 24: Festplattenbaugruppe
Bringen Sie die Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenbaugruppe Entfernen der Festplattenbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Seitenabdeckung. So entfernen Sie die Festplattenbaugruppe: Trennen Sie das Datenkabel der Festplatte und das Stromkabel von den Anschlüssen an der Festplatte [1, 2].
Seite 25 So entfernen Sie die 2,5-Zoll-Festplatte aus der Baugruppenhalterung: Ziehen Sie an einer Seite der Festplattenhalterung, um die Haltestifte auf der Halterung aus den Steckplätzen an der Festplatte zu lösen [1,2]. b Heben Sie die Festplatte aus der Festplattenhalterung heraus [3]. So entfernen Sie die 3,5-Zoll-Festplatte aus der Baugruppenhalterung: Ziehen Sie an einer Seite der Festplattenhalterung, um die Haltestifte auf der Halterung aus den Steckplätzen an der Festplatte zu lösen [1,2].
Seite 26: Einbauen Der Festplattenbaugruppe
Einbauen der Festplattenbaugruppe So bauen Sie die 2,5-Zoll-Festplatte in die Baugruppenhalterung ein: Richten Sie die Laschen an der Festplatte an den Steckplätzen an der Festplattenbaugruppe in einem Winkel von 30° aus [1]. b Drücken Sie die Festplatte, bis sie in der Halterung der Festplattenbaugruppe fest sitzt [2]. So bauen Sie die 3,5-Zoll-Festplatte in die Baugruppenhalterung ein: Richten Sie die Laschen an der Festplatte an den Steckplätzen an der Festplattenbaugruppe in einem Winkel von 30°...
Seite 27: Frontverkleidung
Bringen Sie die Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Frontverkleidung Entfernen der Frontverkleidung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Seitenabdeckung. So entfernen Sie die Frontverkleidung: Hebeln Sie die Halteklammern aus, um die Frontblende vom System zu lösen [1], und ziehen Sie, um die Haken an der Frontblende von den Steckplätzen an der Frontblende zu lösen [2].
Seite 28: Installieren Der Frontverkleidung
Installieren der Frontverkleidung Richten Sie die Blende aus und setzen Sie die Halteklammern auf der Blende in die Steckplätze im System ein. Drücken Sie auf die Blende, bis die Laschen einrasten. Entfernen und Einbauen von Komponenten...
Seite 29: Festplatte Und Optisches Laufwerksmodul
Bringen Sie die Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Festplatte und optisches Laufwerksmodul Entfernen der Festplatte und des optischen Laufwerksmoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 30 So entfernen Sie die Festplatte und das optische Laufwerksmodul: Trennen Sie das Datenkabel des optischen Laufwerks und das Stromkabel des optischen Laufwerks von den Anschlüssen am optischen Laufwerk [1, 2]. b Schieben Sie die Festplatte und das optische Laufwerksmodul und heben Sie beide Komponenten aus dem System [3]. Entfernen und Einbauen von Komponenten...
Seite 31: Einbauen Der Festplatte Und Des Optischen Laufwerksmoduls
Einbauen der Festplatte und des optischen Laufwerksmoduls Setzen Sie die Laschen an der Festplatte und am optischen Laufwerksmodul in einem Winkel von 30° in den Steckplatz am System ein [1]. Verbinden Sie das Datenkabel des optischen Laufwerks und das Stromkabel mit den Anschlüssen am optischen Laufwerk [2, 3]. Senken Sie die Festplatte und das optische Laufwerksmodul ab, bis beide Komponenten im entsprechenden Steckplatz einrasten [4].
Seite 32 Führen Sie das Datenkabel des optischen Laufwerks und das Stromkabel durch die Halteklammern [1]. Führen Sie das Datenkabel der Festplatte und die Stromkabel durch die Freigabelasche des HDD und des ODD [2]. Entfernen und Einbauen von Komponenten...
Seite 33 Schieben Sie die Freigabelasche, um das Modul zu sperren [1]. Verbinden Sie das Datenkabel der Festplatte und das Stromkabel mit den Anschlüssen an der Festplatte [2, 3]. Entfernen und Einbauen von Komponenten...
Seite 34: Optisches Laufwerk
Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Optisches Laufwerk Entfernen des optischen Laufwerks Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 35 d Trennen Sie das Datenkabel des optischen Laufwerks und das Stromkabel des optischen Laufwerks von den Anschlüssen auf dem optischen Laufwerk [1, 2] und senken Sie die Festplatte und das optische Modul ab, bis beide Komponenten fest sitzen [3]. Entfernen und Einbauen von Komponenten...
Seite 36 Drücken und schieben Sie den Entriegelungsriegel am optischen Laufwerk [1, 2] und ziehen Sie das optische Laufwerk aus dem System heraus [3]. Entfernen und Einbauen von Komponenten...
Seite 37: Installieren Des Optischen Laufwerks
Installieren des optischen Laufwerks Schieben Sie das optische Laufwerk in den entsprechenden Steckplatz im System [1]. Heben Sie die Festplatte und das optische Modul an [2]. Entfernen und Einbauen von Komponenten...
Seite 38 Verbinden Sie das Datenkabel des optischen Laufwerks und das Stromkabel mit den Anschlüssen am optischen Laufwerk [1, 2]. Setzen Sie die Festplatte und das optische Modul zurück auf das System [3]. Entfernen und Einbauen von Komponenten...
Seite 39 Verbinden Sie das Datenkabel der Festplatte und das Stromkabel der Festplatte mit den Anschlüssen an der Festplatte [1, 2]. Schieben Sie die Freigabelasche, um das Modul zu sperren [3,4]. Entfernen und Einbauen von Komponenten...
Seite 40: Speichermodul
Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Speichermodul Entfernen des Speichermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontblende Festplatte und optisches Laufwerksmodul...
Seite 41: Einsetzen Des Speichermoduls
Einsetzen des Speichermoduls Richten Sie die Kerbe am Speichermodul an der Lasche des Speichermodul-Anschlusses aus. Setzen Sie das Speichermodul in den Speichermodulsockel ein [1]. Drücken Sie auf das Speichermodul, bis die Speichermodul-Halteklammern einrasten [2]. Entfernen und Einbauen von Komponenten...
Seite 42: Kühlkörper Und Lüfter
Bauen Sie folgende Komponenten ein: Festplatte und optisches Laufwerksmodul Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper und Lüfter Entfernen des Kühlkörpers und des Kühlkörperlüfters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 43: Installieren Des Kühlkörpers Und Des Kühlkörperlüfters
So entfernen Sie den Kühlkörperlüfter: Entfernen Sie die vier Schrauben vom Lüfter und heben Sie den Lüfter aus dem Kühlkörper ab. Installieren des Kühlkörpers und des Kühlkörperlüfters So installieren Sie den Kühlkörperlüfter: Entfernen und Einbauen von Komponenten...
Seite 44 Richten Sie die Steckplätze am Lüfter an den Steckplätzen am Kühlkörpermodul aus und setzten Sie sie ein. b Bringen Sie die vier Schrauben wieder an, mit denen der Kühlkörperlüfter am Kühlkörper befestigt ist. So setzen Sie den Kühlkörper ein: Richten Sie den Kühlkörper am Prozessor aus [1]. b Ziehen Sie die vier unverlierbaren Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu befestigen [2].
Seite 45: Eingriffschalter
Bauen Sie folgende Komponenten ein: Festplatte und optisches Laufwerksmodul Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Eingriffschalter Entfernen des Eingriffsschalters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 46: Installieren Des Eingriffsschalters
Installieren des Eingriffsschalters Setzen Sie den Eingriffsschalter in den Steckplatz im Gehäuse ein [1]. Verbinden Sie das Kabel des Eingriffsschalters mit der Systemplatine [2]. Bauen Sie folgende Komponenten ein: Kühlkörper und des Kühlkörperlüfter Festplatte und optisches Laufwerksmodul Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 47: Einbauen Des Betriebsschalters
Trennen Sie das Netzschalterkabel von der Systemplatine [1]. b Drücken Sie auf die Halteklammern des Netzschalters und ziehen Sie den Netzschalter aus dem System heraus [2] [3]. Einbauen des Betriebsschalters Setzen Sie das Netzschaltermodul in den Steckplatz am Gehäuse ein und drücken Sie darauf, bis es mit einem Klick einrastet [1]. Verbinden Sie das Netzschalterkabel mit dem Anschluss auf der Systemplatine [2].
Seite 48: Prozessor
Bauen Sie folgende Komponenten ein: Festplatte und optisches Laufwerksmodul Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Prozessor Entfernen des Prozessors Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 49: Einbauen Des Prozessors
Einbauen des Prozessors Setzen Sie den Prozessor so in den Sockel, dass die Steckplätze am Prozessor an den Sockelpassungen ausgerichtet sind [1]. Schließen Sie die Prozessorabdeckung, indem Sie sie unter die Verschlussschraube schieben [2]. Senken Sie den Sockelhebel und drücken Sie ihn unter die Lasche, um ihn zu verriegeln [3]. Entfernen und Einbauen von Komponenten...
Seite 50: M.2-Pcie-Solid-State-Laufwerk (Ssd)
Bauen Sie folgende Komponenten ein: Kühlkörper und des Kühlkörperlüfter Festplatte und optisches Laufwerksmodul Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. M.2-PCIe-Solid-State-Laufwerk (SSD) Entfernen des M.2-PCIe-SSD-Laufwerks Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 51: Installieren Des M.2-Pcie-Ssd-Laufwerks
Lösen Sie die Wärmefalle von der Systemplatine [3]. ANMERKUNG: M.2-PCIe-SSDs mit einer Kapazität von über 512 GB (512 GB/1 TB/2 TB) müssen mit einer Wärmefalle installiert werden. Für M.2-SATA-SSDs oder M.2-PCIe-SSDs mit 128 GB und 256 GB ist keine Wärmefalle erforderlich. Installieren des M.2-PCIe-SSD-Laufwerks Setzen Sie die Wärmefalle in den Steckplatz auf der Systemplatine ein [1].
Seite 52: Intel Optane-Karte
Bauen Sie folgende Komponenten ein: Festplatte und optisches Laufwerksmodul Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Intel Optane-Karte Entfernen der Intel Optane-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 53: Einsetzen Der Intel Optane-Karte
b Heben und ziehen Sie die Intel Optane-Karte aus ihrem Anschluss auf der Systemplatine [2]. Lösen Sie die Wärmefalle [3]. Einsetzen der Intel Optane-Karte Setzen Sie die Wärmefalle in den Steckplatz auf der Systemplatine ein [1]. Setzen Sie die Intel Optane-Karte in den Kartensteckplatz auf der Systemplatine ein [2]. Bringen Sie die M2 x 3,5-Schraube wieder an, mit der die Intel Optane-Karte an der Systemplatine befestigt wird [3].
Seite 54: Sd-Kartenleser (Optional)
Bauen Sie folgende Komponenten ein: Festplatte und optisches Laufwerksmodul Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. SD-Kartenleser (optional) Entfernen des SD-Kartenlesers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 55: Einbauen Des Sd-Kartenlesers
Lösen Sie die Stromkabel aus der Halteklammer am SD-Kartenleser [1]. b Entfernen Sie die zwei M3-Schrauben, mit denen der SD-Kartenleser an der E/A-Leiste und an der Systemplatine befestigt ist [2]. Heben Sie den SD-Kartenleser aus dem Steckplatz auf der Systemplatine [3]. Einbauen des SD-Kartenlesers Führen Sie die Stromkabel wieder durch die Halteklammer am SD-Kartenleser [1].
Seite 56: Interne Antenne (Optional)
Bauen Sie folgende Komponenten ein: Festplatte und optisches Laufwerksmodul Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Interne Antenne (optional) Entfernen der internen Antenne Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 57 Lösen Sie das Antennenkabel aus dem Kabelführungsloch im Gehäuse [1]. b Lösen Sie das Antennenkabel von den zwei Haken am Gehäuse [2]. Entfernen Sie die Schraube, mit der die Antenne am Gehäuse befestigt ist [1]. d Lösen Sie das schwarze Antennenkabel von dem ANT-B-Steckplatz auf dem Gehäuse [2, 3]. Entfernen und Einbauen von Komponenten...
Seite 58 Entfernen Sie die Schraube, mit der die Antenne am Gehäuse befestigt ist [1]. Lösen Sie das weiße Antennenkabel von dem ANT-W-Steckplatz auf dem Gehäuse [2, 3]. Entfernen und Einbauen von Komponenten...
Seite 59: Einbauen Der Internen Antenne
Einbauen der internen Antenne Ziehen Sie das Mylar-Klebeband von der internen Antenne ab. Entfernen und Einbauen von Komponenten...
Seite 60 So bauen Sie die Antenne in das System ein: Richten Sie das weiße Antennenkabel an dem ANT-W-Steckplatz auf dem Gehäuse aus und setzen Sie es ein [1, 2]. b Bringen Sie die Schraube wieder an, mit der die Antenne am Gehäuse befestigt wird [3]. Entfernen und Einbauen von Komponenten...
Seite 61 Richten Sie das schwarze Antennenkabel an dem ANT-B-Steckplatz auf dem Gehäuse aus und setzen Sie es ein [1, 2]. d Bringen Sie die Schraube wieder an, mit der die Antenne am Gehäuse befestigt wird [3]. Entfernen und Einbauen von Komponenten...
Seite 62 Führen Sie das Antennenkabel über die zwei Haken [1]. Führen Sie das Antennenkabel durch die Kabelführung am Gehäuse [2]. Entfernen und Einbauen von Komponenten...
Seite 63 g Entfernen Sie die Kabelführung aus Kunststoff vom Kabel der internen Antenne. Entfernen und Einbauen von Komponenten...
Seite 64: M.2-2230-Wlan-Karte (Optional)
Bauen Sie folgende Komponenten ein: Festplatte und optisches Laufwerksmodul Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. M.2-2230-WLAN-Karte (optional) Entfernen der M.2-2230-WLAN-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 65: Einsetzen Der M.2-2230-Wlan-Karte
Einsetzen der M.2-2230-WLAN-Karte So setzen Sie die M.2-2230-WLAN-Karte ein: Richten Sie die WLAN-Karte am Steckplatz für WLAN-Karten aus und setzen Sie sie ein [1]. b Schließen Sie die Antennenkabel an der WLAN-Karte an [2]. Setzen Sie die WLAN-Kartenhalterung auf der WLAN-Karte ein [3]. d Bringen Sie die M2-Schraube wieder an, mit der die WLAN-Kartenhalterung und die WLAN-Karte an der Systemplatine befestigt werden [4].
Seite 66: Netzteil
Bauen Sie folgende Komponenten ein: Festplatte und optisches Laufwerksmodul Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Netzteil Entfernen des Netzteils Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 67 b Lösen Sie die Stromkabel aus den Halteklammern auf dem Gehäuse [2, 3]. Trennen Sie das Netzteilkabel von dem Anschluss auf der Systemplatine [4]. So entfernen Sie das Netzteil: Entfernen Sie die drei Schrauben, mit denen das Netzteil am System befestigt ist [1]. b Drücken Sie auf die blaue Freigabelasche [4] am hinteren Ende des Netzteils, schieben Sie das Netzteil und heben Sie es aus dem System [2].
Seite 68: Installieren Des Netzteils
Installieren des Netzteils Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es in Richtung der Rückseite des Systems, um es zu befestigen [1]. Bringen Sie die Schrauben wieder an, mit denen das Netzteil an der Rückseite des Systemgehäuses befestigt wird. Entfernen und Einbauen von Komponenten...
Seite 69 Verbinden Sie das Stromkabel mit dem Anschluss auf der Systemplatine [1]. Führen Sie das Stromkabel des Systems durch die Halteklammern [2]. Führen Sie das CPU-Stromkabel durch die Halteklammern [3]. Verbinden Sie das CPU-Stromkabel mit dem Anschluss auf der Systemplatine [4]. Entfernen und Einbauen von Komponenten...
Seite 70: Lautsprecher
Bauen Sie folgende Komponenten ein: Festplatte und optisches Laufwerksmodul Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Lautsprecher Entfernen des Lautsprechers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 71: Einbauen Des Lautsprechers
Einbauen des Lautsprechers Setzen Sie den Lautsprecher in den Steckplatz auf dem Systemgehäuse ein und drücken Sie ihn an, bis er einrastet [1]. Schließen Sie das Lautsprecherkabel wieder an den Anschluss an der Systemplatine an [2]. Entfernen und Einbauen von Komponenten...
Seite 72: Systemlüfter
Bauen Sie folgende Komponenten ein: Festplatte und optisches Laufwerksmodul Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemlüfter Entfernen des Systemlüfters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 73: Einbauen Des Systemlüfters
Einbauen des Systemlüfters So bauen Sie den Systemlüfter wieder ein: Richten Sie den Systemlüfter entsprechend aus und setzen Sie ihn in das Systemgehäuse ein [1]. b Schieben Sie die Gummidichtungen durch das Gehäuse und schieben Sie sie entlang der Aussparung, um sie zu befestigen [2, 3]. Verbinden Sie das Systemlüfterkabel mit der Systemplatine [4].
Seite 74: Systemplatine
Bauen Sie folgende Komponenten ein: Festplatte und optisches Laufwerksmodul Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 75 b Drehen Sie die E/A-Leiste und entfernen Sie sie aus dem System [2]. Trennen Sie das Kabel des Netzschalters [3], lösen Sie das Stromkabel aus den Halteklammern auf dem Gehäuse [4] und lösen Sie das Netzteilkabel [5] und das Kabel des Eingriffsschalters [6] von den Anschlüssen auf der Systemplatine. Trennen Sie das Kabel des Eingriffsschalters [1], das Netzteilkabel [2], das Datenkabel [3], das Kabel des Systemlüfters [4], das SATA- Kabel [5], und das SATA-Stromkabel [6].
Seite 76 So entfernen Sie die Schrauben von der Systemplatine: Entfernen Sie die einzelne Abstandsschraube (#6-32) und die einzelne M3x6-Schraube, mit denen die Systemplatine am System befestigt ist [1,2]. b Entfernen Sie die fünf Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist [3]. Entfernen und Einbauen von Komponenten...
Seite 77 So entfernen Sie die Systemplatine: Heben und schieben Sie die Systemplatine aus dem System [1, 2]. Entfernen und Einbauen von Komponenten...
Seite 78: Einbauen Der Systemplatine
Einbauen der Systemplatine Fassen Sie die Systemplatine an den Rändern an und richten Sie sie zur Rückseite des Systems aus. Senken Sie die Systemplatine in das Systemgehäuse ab, bis die Anschlüsse auf der Rückseite der Systemplatine an den Steckplätzen im Gehäuse und die Schraubenbohrungen der Systemplatine an den Abstandshaltern des Systemgehäuses ausgerichtet sind [1, 2]. Entfernen und Einbauen von Komponenten...
Seite 79 Bringen Sie die 5 Schrauben wieder an, mit denen die Systemplatine am System [1] befestigt wird, sowie die M3x5-Schraube [2] und die #6-32-Schraube [3]. Entfernen und Einbauen von Komponenten...
Seite 80 Richten Sie die Kabel mit den Stiften an den Anschlüssen auf der Systemplatine aus und schließen Sie das Kabel des Eingriffsschalters [1], das Netzteilkabel [2], das Datenkabel [3], das Kabel des Systemlüfters [4], das SATA-Kabel [5] und das SATA-Stromkabel [6] an die Systemplatine an: Entfernen und Einbauen von Komponenten...
Seite 81 Setzen Sie den Haken auf der E/A-Leiste in den Steckplatz am Gehäuse ein und drehen Sie zum Schließen der E/A-Leiste [1]. Bringen Sie die Schraube wieder an, mit der die E/A-Leiste am Gehäuse befestigt wird [2]. Schließen Sie das Kabel des Netzschalters [3] an, führen Sie das Stromkabel durch die Halteklammern auf dem Gehäuse [4] und schließen Sie das Netzteilkabel [5] und das Kabel des Eingriffsschalters [6] an die Anschlüsse auf der Systemplatine an.
Seite 82 Bauen Sie folgende Komponenten ein: M.2-2230-WLAN-Karte SD-Kartenlesegerät Intel Optane-Karte M.2-PCIe-SSD-Karte Speichermodul Prozessor Kühlkörper und des Kühlkörperlüfter Festplatte und optisches Laufwerksmodul Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen und Einbauen von Komponenten...
Seite 83: Problembehandlung Für Ihren Computer
Die erkannten Elemente sind hier aufgelistet und werden getestet. Bei etwaigen Problemen werden Fehlercodes angezeigt. Notieren Sie sich den Fehlercode und die Validierungsnummer und wenden Sie sich an Dell. Ausführen eines Diagnosetests auf einem bestimmten Gerät Drücken Sie die Esc-Taste und klicken Sie auf Yes (Ja), um den Diagnosetest zu beenden.
Seite 84: Diagnose
Diagnose Der Computer POST (Power On Self Test) stellt sicher, dass die grundlegenden Computeranforderungen erfüllt sind und die Hardware adäquat arbeitet, bevor der Bootprozess beginnt. Wenn der Computer den POST erfüllt, fährt der Computer im normalen Modus hoch. Wenn der Computer den POST hingegen nicht erfüllt, sendet der Computer eine Reihe von LED-Codes während des Systemstarts. Die System-LED ist auf den Betriebsschalter integriert.
Seite 85 Tabelle 5. Zustände unter Host-BIOS-Kontrolle Gelbe LED-Zustandsanzeige Weiße LED-Zustandsanzeige Systemzustand Anmerkungen BIOS-Zustand 1 BIOS-POST-Code (Altes LED- Muster 0001) BIOS beschädigt. BIOS-Zustand 2 BIOS-POST-Code (Altes LED- Muster 0010) CPU-Konfiguration oder CPU-Fehler. BIOS-Zustand 3 BIOS-POST-Code (Altes LED- Muster 0011) MEM- Konfiguration in Bearbeitung. Entsprechende Speichermodule erkannt, es ist jedoch ein Fehler aufgetreten.
Seite 86: Diagnose-Fehlermeldungen
Speichergröße stimmt nicht mit dem im Computer installierten Speichermodul überein. Den Computer neu starten. Wenn der Fehler erneut auftritt, wenden Sie sich an Dell. THE FILE BEING COPIED IS TOO LARGE FOR THE Die Datei, die kopiert werden soll, ist entweder zu groß für den DESTINATION DRIVE Datenträger oder es steht nicht genügend Speicherplatz auf dem...
Seite 87 Überprüfen Sie bei einer externen Tastatur die Kabelverbindung. Starten Sie den Computer neu und berühren Sie Tastatur oder Maus während der Startroutine nicht. Führen Sie den Tastatur- Controller-Test (Keyboard Controller-Test) von Dell Diagnostics aus. KEYBOARD DATA LINE FAILURE Überprüfen Sie bei einer externen Tastatur die Kabelverbindung.
Seite 88 Neuinstallation des Betriebssystems. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. OPTIONAL ROM BAD CHECKSUM Das optionale ROM ist ausgefallen. Wenden Sie sich an Dell. SECTOR NOT FOUND Das Betriebssystem kann einen Sektor auf der Festplatte nicht finden. Entweder ist ein Sektor defekt oder die Dateizuweisungstabelle (File Allocation Table, FAT) auf der Festplatte ist beschädigt.
Seite 89: Systemfehlermeldungen
SHUTDOWN FAILURE Möglicherweise arbeitet ein Chip auf der Systemplatine nicht einwandfrei. Führen Sie die System-Set-Überprüfung (System Set) von Dell Diagnostics aus. Wenn die Meldung erneut angezeigt wird, wenden Sie sich an Dell. TIME-OF-DAY CLOCK LOST POWER Die Systemkonfigurationseinstellungen sind fehlerhaft. Schließen Sie den Computer an eine Steckdose an, um den Akku aufzuladen.
Seite 90 NOTICE - Hard Drive SELF MONITORING SYSTEM has SMART-Fehler, möglicherweise ein Festplattenfehler. reported that a parameter has exceeded its normal operating range. Dell recommends that you back up your data regularly. A parameter out of range may or may not indicate a potential hard drive problem Problembehandlung für Ihren Computer...
Seite 91: Wie Sie Hilfe Bekommen
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
Seite 92: Anhang A: Staubfilter Für Dell Precision 3430 Small Form Factor
Staubfilter für Dell Precision 3430 Small Form Factor Der Staubfilter für Dell Precision 3430 Small Form Factor schützt das System vor Feinstaubpartikeln. Nach Einsetzen des Staubfilters kann das BIOS auf Grundlage des festgelegten Zeitintervalls vor Hochfahren des Systems zum Generieren einer Erinnerung konfiguriert werden, dass der Staubfilter gereinigt und ausgetauscht werden muss.
Seite 93 Warnungen werden nur während eines Systemneustarts generiert, nicht während des normalen Betriebssystemvorgangs. Reinigen Sie den Staubfilter vorsichtig mit einer Bürste oder einem Staubsauger und wischen Sie dann die Außenflächen mit einem feuchten Tuch ab. Staubfilter für Dell Precision 3430 Small Form Factor...
Seite 94: Anhang B: Einbauen Der Usb-Typ-C-Karte
Einbauen der USB-Typ-C-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Seitenabdeckung: Schieben Sie den Entriegelungsriegel auf der Rückseite des Systems, bis er mit einem Klicken die Seitenabdeckung entsperrt [1]. b Schieben und heben Sie die Seitenabdeckung aus dem System [2]. Entfernen Sie die Frontblende: Hebeln Sie die Halteklammern aus, um die Frontblende vom System zu lösen, [1] und ziehen Sie, um die Haken an der Frontblende von den Steckplätzen an der Frontblende zu lösen [2].
Seite 95 Lösen Sie die Festplatte und das optische Laufwerksmodul: Trennen Sie das Datenkabel der Festplatte und das Stromkabel von den Anschlüssen an der Festplatte [1, 2]. b Schieben Sie die Freigabelasche, um die Festplatte und das optische Modul zu entsperren [3]. Einbauen der USB-Typ-C-Karte...
Seite 96 Lösen Sie die Festplattenkabel [1] und die Kabel des optischen Laufwerks [2] aus der Halteklammer und der Freigabelasche des HDD und ODD. d Heben Sie die Festplatte und das optische Modul an [3]. Entfernen Sie die Festplatte und das optische Laufwerksmodul: Trennen Sie das Datenkabel des optischen Laufwerks und das Stromkabel des optischen Laufwerks von den Anschlüssen am optischen Laufwerk [1, 2].
Seite 97 Entfernen Sie den Kühlkörper mit dem Lüfter: Trennen Sie das Kabel des Kühlkörperlüfters von der Systemplatine [1]. b Lösen Sie die vier unverlierbaren Schrauben, mit denen der Kühlkörper [2] befestigt ist, und heben Sie ihn aus dem System [3]. ANMERKUNG: Lösen Sie die Schrauben in der auf der Systemplatine angegebenen Reihenfolge (1,2,3,4).
Seite 98 So bauen Sie die USB-Typ-C-Karte ein: Entfernen Sie die Blende mit einem Kreuzschlitzschraubenzieher. Einbauen der USB-Typ-C-Karte...
Seite 99 b Schließen Sie das Kabel der USB-Typ-C-Karte an den Anschluss auf der Systemplatine an [1]. Richten Sie die USB-Typ-C-Karte entsprechend aus und setzen Sie sie in den Steckplatz am Systemgehäuse ein [2]. Einbauen der USB-Typ-C-Karte...
Seite 100 d Schließen Sie das Kabel der USB-Typ-C-Karte an den Anschluss auf der Systemplatine an [1]. Ziehen Sie die zwei Schrauben an, um die USB-Typ-C-Karte am Systemgehäuse zu befestigen [2]. Einbauen der USB-Typ-C-Karte...
Seite 101 Installieren Sie den Kühlkörper: Richten Sie den Kühlkörper am Prozessor aus [1]. b Ziehen Sie die vier unverlierbaren Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu befestigen [2]. ANMERKUNG: Ziehen Sie die Schrauben in der auf der Systemplatine angegebenen Reihenfolge (1,2,3,4) fest. Verbinden Sie das Kabel des Kühlkörperlüfters mit dem Steckplatz auf der Systemplatine [3].
Seite 102 So bauen Sie die Festplatte und das optische Laufwerksmodul ein: Setzen Sie die Laschen an der Festplatte und am optischen Laufwerksmodul in einem Winkel von 30° in den Steckplatz am System ein [1]. b Verbinden Sie das Datenkabel des optischen Laufwerks und das Stromkabel mit den Anschlüssen am optischen Laufwerk [2, 3]. Senken Sie die Festplatte und das optische Laufwerksmodul ab, bis beide Komponenten im entsprechenden Steckplatz einrasten [4].
Seite 103 d Führen Sie das Datenkabel des optischen Laufwerks und das Stromkabel durch die Halteklammern [1]. Führen Sie das Datenkabel der Festplatte und die Stromkabel durch die Freigabelasche des HDD und des ODD [2]. Einbauen der USB-Typ-C-Karte...
Seite 104 Schieben Sie die Freigabelasche, um das Modul zu sperren [1]. g Verbinden Sie das Datenkabel der Festplatte und das Stromkabel mit den Anschlüssen an der Festplatte [2, 3]. Einbauen der USB-Typ-C-Karte...
Seite 105 So bringen Sie die Frontblende an: Richten Sie die Blende aus und setzen Sie die Halteklammern auf der Blende in die Steckplätze im System. b Drücken Sie auf die Blende, bis die Laschen einrasten. Einbauen der USB-Typ-C-Karte...
Seite 106 So bringen Sie die Seitenabdeckung an: Setzen Sie die Abdeckung auf das System und schieben Sie sie, bis sie einrastet. b Der Entriegelungsriegel verriegelt die Seitenabdeckung automatisch im System. Einbauen der USB-Typ-C-Karte...
Seite 107 Einbauen der USB-Typ-C-Karte...
Seite 108: Anhang C: Einsetzen Der Vga-Karte
Einsetzen der VGA-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Seitenabdeckung: Schieben Sie den Entriegelungsriegel auf der Rückseite des Systems, bis er mit einem Klicken die Seitenabdeckung entsperrt [1]. b Schieben und heben Sie die Seitenabdeckung aus dem System [2]. Entfernen Sie die Frontblende: Hebeln Sie die Halteklammern aus, um die Frontblende vom System zu lösen [1], und ziehen Sie, um die Haken an der Frontblende von den Steckplätzen an der Frontblende zu lösen [2].
Seite 109 Lösen Sie die Festplatte und das optische Laufwerksmodul: Trennen Sie das Datenkabel der Festplatte und das Stromkabel von den Anschlüssen an der Festplatte [1, 2]. b Schieben Sie die Freigabelasche, um die Festplatte und das optische Modul zu entsperren [3]. Einsetzen der VGA-Karte...
Seite 110 Lösen Sie die Festplattenkabel [1] und die Kabel des optischen Laufwerks [2] aus der Halteklammer und der Freigabelasche des HDD und ODD. d Heben Sie die Festplatte und das optische Modul an [3]. Entfernen Sie die Festplatte und das optische Laufwerksmodul: Trennen Sie das Datenkabel des optischen Laufwerks und das Stromkabel des optischen Laufwerks von den Anschlüssen am optischen Laufwerk [1, 2].
Seite 111 Entfernen Sie den Kühlkörper mit dem Lüfter: Trennen Sie das Kabel des Kühlkörperlüfters von der Systemplatine [1]. b Lösen Sie die vier unverlierbaren Schrauben, mit denen der Kühlkörper [2] befestigt ist, und heben Sie ihn aus dem System [3]. ANMERKUNG: Lösen Sie die Schrauben in der auf der Systemplatine angegebenen Reihenfolge (1,2,3,4).
Seite 112 So setzen Sie die VGA-Karte ein: Entfernen Sie die Blende mit einem Kreuzschlitzschraubenzieher. Einsetzen der VGA-Karte...
Seite 113 b Schließen Sie das VGA-Kartenkabel an den Anschluss auf der Systemplatine an [1]. Richten Sie die VGA-Karte entsprechend aus und setzen Sie sie in den Steckplatz am Systemgehäuse ein [2]. Einsetzen der VGA-Karte...
Seite 114 d Ziehen Sie die zwei Schrauben an, um die VGA-Karte am Systemgehäuse zu befestigen [1]. Einsetzen der VGA-Karte...
Seite 115 Installieren Sie den Kühlkörper: Richten Sie den Kühlkörper am Prozessor aus [1]. b Ziehen Sie die vier unverlierbaren Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu befestigen [2]. ANMERKUNG: Ziehen Sie die Schrauben in der auf der Systemplatine angegebenen Reihenfolge (1,2,3,4) fest. Verbinden Sie das Kabel des Kühlkörperlüfters mit dem Steckplatz auf der Systemplatine [3].
Seite 116 So bauen Sie die Festplatte und das optische Laufwerksmodul ein: Setzen Sie die Laschen an der Festplatte und am optischen Laufwerksmodul in einem Winkel von 30° in den Steckplatz am System ein [1]. b Verbinden Sie das Datenkabel des optischen Laufwerks und das Stromkabel mit den Anschlüssen am optischen Laufwerk [2, 3]. Senken Sie die Festplatte und das optische Laufwerksmodul ab, bis beide Komponenten im entsprechenden Steckplatz einrasten [4].
Seite 117 d Führen Sie das Datenkabel des optischen Laufwerks und das Stromkabel durch die Halteklammern [1]. Führen Sie das Datenkabel der Festplatte und die Stromkabel durch die Freigabelasche des HDD und des ODD [2]. Einsetzen der VGA-Karte...
Seite 118 Schieben Sie die Freigabelasche, um das Modul zu sperren [1]. g Verbinden Sie das Datenkabel der Festplatte und das Stromkabel mit den Anschlüssen an der Festplatte [2, 3]. Einsetzen der VGA-Karte...
Seite 119 So bringen Sie die Frontblende an: Richten Sie die Blende aus und setzen Sie die Halteklammern auf der Blende in die Steckplätze im System. b Drücken Sie auf die Blende, bis die Laschen einrasten. Einsetzen der VGA-Karte...
Seite 120 So bringen Sie die Seitenabdeckung an: Setzen Sie die Abdeckung auf das System und schieben Sie sie, bis sie einrastet. b Der Entriegelungsriegel verriegelt die Seitenabdeckung automatisch im System. Einsetzen der VGA-Karte...
Seite 121 Einsetzen der VGA-Karte...
Seite 122: Anhang D: Kabelabdeckung Für Dell Precision 3430 Small Form Factor
Kabelabdeckung für Dell Precision 3430 Small Form Factor Die Kabelabdeckung für Dell Precision 3430 Small Form Factor dient zum Schutz von Ports und der mit dem System verbundenen Kabel. Führen Sie die folgenden Schritte aus, um die Kabelabdeckung am Systemgehäuse anzubringen.
Seite 123 Gehen Sie dabei vorsichtig vor, um die empfindlichen Haken aus Kunststoff nicht zu biegen oder zu brechen. Drücken Sie vorsichtig die Kabelabdeckung nach unten, bis sie einrastet (1). Schieben Sie die Verriegelung zum Gehäuse (2), bis die Kabelabdeckung fest sitzt. Kabelabdeckung für Dell Precision 3430 Small Form Factor...
Seite 124 Verwenden Sie für mehr Sicherheit des Systems den halbringförmigen Bügel für ein Vorhängeschloss. So entfernen Sie die Kabelabdeckung: Schieben Sie die Verriegelung vom Gehäuse weg, um die Kabelabdeckung zu lösen [1]. b Heben Sie die Kabelabdeckung vom Systemgehäuse ab [2]. Kabelabdeckung für Dell Precision 3430 Small Form Factor...

Dell Precision 3430 Small Form Factor Servicehandbuch

1 Arbeiten am Computer

2 Technologie und Komponenten

3 Entfernen und Einbauen von Komponenten

4 Problembehandlung für Ihren Computer

5 Wie Sie Hilfe Bekommen

Anhang A: Staubfilter für Dell Precision 3430 Small Form Factor

Anhang B: Einbauen der USB-Typ-C-Karte

Anhang C: Einsetzen der VGA-Karte

Anhang D: Kabelabdeckung für Dell Precision 3430 Small Form Factor

Quicklinks

Verwandte Anleitungen für Dell Precision 3430 Small Form Factor

Inhaltszusammenfassung für Dell Precision 3430 Small Form Factor

Inhaltsverzeichnis
