Dell Precision 3431 Small Form Factor Einrichtungshandbuch
Vorschau ausblenden
Andere Handbücher für Precision 3431 Small Form Factor:
- Servicehandbuch (127 Seiten)
Verwandte Anleitungen für Dell Precision 3431 Small Form Factor
Inhaltszusammenfassung für Dell Precision 3431 Small Form Factor
- Seite 1 Dell Precision 3431 Small Form Factor Handbuch zu Setup und technischen Daten Vorschriftenmodell: D11S Vorschriftentyp: D11S004...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 – 2019 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einrichten des Computers......................5 2 Gehäuseübersicht........................8 Vorderansicht..................................8 Rückansicht.................................... 9 Service-Tag-Etikett................................10 3 System............................11 Prozessor....................................11 Speicher....................................12 Bei Lagerung..................................12 Audio...................................... 13 Videokarte..................................... 14 Kommunikation..................................14 Wireless....................................14 Anschlüsse und Stecker..............................15 Netzteil....................................15 Physische Abmessungen des Systems..........................15 Umgebungsbedingungen..............................16 4 System-Setup.......................... - Seite 4 Aktualisieren des Dell BIOS in Linux- und Ubuntu-Umgebungen................29 Aktualisieren des BIOS über das einmalige F12-Startmenü..................30 System- und Setup-Kennwort............................35 Zuweisen eines System- oder Setup-Passworts.......................36 Löschen oder Ändern eines vorhandenen System- und Setup-Kennworts............36 5 Software........................... 37 Betriebssystem..................................37 Herunterladen von Windows-Treibern..........................37 6 Wie Sie Hilfe bekommen......................
-
Seite 5: Einrichten Des Computers
Einrichten des Computers 1. Schließen Sie die Tastatur und die Maus an. 2. Verbinden Sie den Computer über Kabel mit dem Netzwerk oder stellen Sie eine Verbindung mit einem Wireless-Netzwerk her. 3. Schließen Sie den Bildschirm an. ANMERKUNG: Wenn Sie Ihren Computer mit einer separaten Grafikkarte bestellt haben, sind der HDMI-Anschluss und die Bildschirmanschlüsse auf der Rückseite Ihres Computers abgedeckt. - Seite 6 5. Drücken des Betriebsschalters. 6. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Windows-Setup abzuschließen: a) Mit einem Netzwerk verbinden. b) Bei Ihrem Microsoft-Konto anmelden oder ein neues Konto erstellen. Einrichten des Computers...
- Seite 7 7. Suchen Sie Dell Apps. Tabelle 1. Dell Apps ausfindig machen Computer registrieren Dell Hilfe und Support SupportAssist — Computer überprüfen und aktualisieren Einrichten des Computers...
-
Seite 8: Gehäuseübersicht

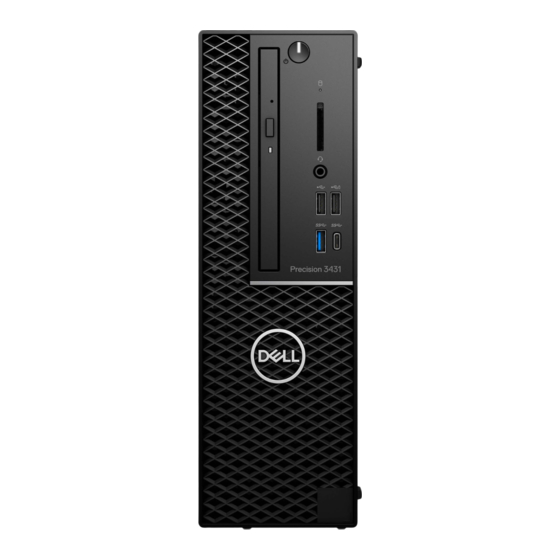

Gehäuseübersicht Themen: • Vorderansicht • Rückansicht • Service-Tag-Etikett Vorderansicht 1. Optisches Laufwerk 2. Betriebsschalter 3. Laufwerkaktivitätsanzeige 4. SD-Kartensteckplatz 5. Headset-Anschluss 6. USB 2.0-Anschluss mit PowerShare 7. USB 2.0-Anschluss 8. USB 3.1 Gen 2 Typ-C-Anschluss mit PowerShare 9. USB 3.1 Gen 1-Anschluss Gehäuseübersicht... -
Seite 9: Rückansicht
Rückansicht 1. Line-Out-Anschluss 2. PS/2-Tastaturanschluss 3. Serielle Schnittstelle 4. PS/2-Maus-Anschluss 5. DisplayPort/HDMI 2.0/VGA/USB Typ C, alternativer Modus (optional) 6. DisplayPort (2) 7. Service-Tag-Etikett 8. USB 3.1 Gen 1-Anschlüsse 9. USB 2.0-Ports (unterstützen SmartPower On) 10. RJ45-Netzwerkport 11. Erweiterungskartensteckplätze 12. Netzkabelanschluss 13. -
Seite 10: Service-Tag-Etikett
Service-Tag-Etikett Gehäuseübersicht... -
Seite 11: System
System ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Wechseln Sie für weitere Informationen über die Konfiguration Ihres Computers zu Hilfe und Support auf Ihrem Windows-Betriebssystem und wählen Sie die Option zum Anzeigen der Informationen über Ihren Computer aus. -
Seite 12: Speicher
UMA-Grafik Intel Xeon E-Prozessor E-2236G (6 Cores, Intel UHD-Grafikkarte 630 8 MB Cache, 3,6 GHz, 4,8 GHz Turbo) Tabelle 3. Technische Daten der Intel Core-Prozessoren der 8. Generation UMA-Grafik Intel Xeon E-Prozessor E-2174G (4 Cores HT, Intel UHD-Grafikkarte 630 8 MB Cache, 3,8 GHz, 4,7 GHz) Intel Core-Prozessor i7-8700 (6 Cores, 12 MB Intel UHD-Grafikkarte 630 Cache, 3,20 GHz, 4,6 GHz) -
Seite 13: Audio
Unterstützt RAID 0 und 1 mit zwei 2,5-Zoll-HDDs. Nicht verfügbar mit Optane-Speicher (verfügbar ab August 2019). Um beim Konfigurieren der Laufwerke als RAID-Volume für optimale Leistung zu sorgen, empfiehlt Dell, identische Laufwerkmodelle zu verwenden. RAID 0-Volumes (Striping, Leistung) profitieren von höherer Leistung, wenn die Laufwerke übereinstimmen, da die Daten auf mehrere Laufwerke aufgeteilt werden: Bei E/A-Vorgängen mit Blockgrößen, welche die Magnetstreifengröße überschreiten, werden die E/A... -
Seite 14: Videokarte
Schnittstelle • Universelle Audio-Buchse • Lautsprecher mit hoher Klangqualität • Geräuschreduzierende Array-Mikrofone • Kombianschluss für Stereo-Headset/Mikrofon Interner Verstärker 2 W (Effektivwert) je Kanal Videokarte Tabelle 8. Technische Daten zur Videokarte Controller CPU- Grafikspeicher Kapazität Unterstützung für Maximale Abhängigkeit externe Auflösung Bildschirme Intel UHD- •... -
Seite 15: Anschlüsse Und Stecker
Qualcomm QCA61x4A 802.11ac MU-MIMO Dual Band (2x2) WLAN + Bluetooth 4.2 LE M.2-Wireless-Karte Anschlüsse und Stecker Tabelle 11. Anschlüsse und Stecker Speicherkartenleser SD-Kartenlesegerät Smart Card-Leser Optional • Ein USB 2.0-Port mit PowerShare • Ein USB 2.0-Port (Vorderseite) • Ein USB 3.1-Gen 2-Port, Typ C mit PowerShare (Vorderseite) •... -
Seite 16: Umgebungsbedingungen
Breite (cm/Zoll) 19,2/48,7 Tiefe (cm/Zoll) 15,5/39,4 Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu den Dell Umweltbestimmungen finden Sie im Abschnitt zu den Umweltbedingungen. Prüfen Sie die Verfügbarkeit für Ihre Region. Tabelle 16. Umgebungsbedingungen Energieeffizientes Netzteil Intern 80 Plus Bronze-Zertifizierung 200 W EPA Bronze (nicht verfügbar in Nordamerika oder Brasilien) 80 Plus Platinum-Zertifizierung 200 W (nur verfügbar in Nordamerika und Brasilien) und 260 W... -
Seite 17: System-Setup
Deaktivieren von Basisgeräten. Startmenü Drücken Sie <F12>, wenn das Dell Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab. -
Seite 18: Navigationstasten
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: •... -
Seite 19: Allgemeine Optionen
Allgemeine Optionen Tabelle 17. Allgemein Option Beschreibung System Information Zeigt die folgenden Informationen an: • System Information (Systeminformationen): Angezeigt werden „BIOS Version“, „Service Tag“, „Asset Tag“, „Ownership Tag“, „Ownership Date“, „Manufacture Date“ und „Express Service Code“ (BIOS-Version, Service-Tag-Nummer, Systemkennnummer, Besitzkennnummer, Besitzdatum, Herstellungsdatum und der Express-Servicecode). •... - Seite 20 Option Beschreibung Serial Port Legt die Verwendung des integrierten Anschlusses fest. Wählen Sie eine Option: • Deaktiviert • COM1 (standardmäßig ausgewählt) • COM2 • COM3 • COM4 SATA Operation Bietet Ihnen Möglichkeit, den Betriebsmodus des integrierten Festplatten-Controllers zu konfigurieren. • Disabled (Deaktiviert) = Die SATA-Controller werden ausgeblendet •...
-
Seite 21: Bildschirm Optionen
Option Beschreibung Dust Filter Maintenance Ermöglicht das Aktivieren oder Deaktivieren der BIOS-Meldungen für die Wartung des optionalen Staubfilters Ihres Computers. BIOS generiert auf Grundlage des festgelegten Intervalls vor Hochfahren des Systems eine Erinnerung, dass der Staubfilter gereinigt und ausgetauscht werden muss. - Seite 22 Option Beschreibung Password Bypass Mit dieser Option können Sie das Systemkennwort (Startkennwort) und die Eingabeaufforderungen für das Festplattenkennwort während eines Systemneustarts umgehen. • Disabled (Deaktiviert) – Aufforderung zur Eingabe des System- und internen Festplattenkennworts, immer wenn diese eingerichtet werden. Diese Option ist standardmäßig deaktiviert.
-
Seite 23: Optionen Für „Secure Boot" (Sicherer Start)
Option Beschreibung Master Password Lockout Ermöglicht das Deaktivieren der Unterstützung für das Masterkennwort. Festplattenkennwörter müssen gelöscht werden, bevor die Einstellungen geändert werden können. Diese Option ist standardmäßig nicht aktiviert. SMM Security Mitigation Ermöglicht das Aktivieren oder Deaktivieren der zusätzlichen UEFI-Schutzmaßnahmen des SMM- Sicherheitsausgleichs. -
Seite 24: Intel Software Guard Extensions-Optionen
Intel Software Guard Extensions-Optionen Tabelle 22. Intel Software Guard Extensions Option Beschreibung Intel SGX Enable Ermöglicht die Bereitstellung einer sicheren Umgebung für die Ausführung von Codes bzw. die Speicherung vertraulicher Informationen im Kontext des Hauptbetriebssystems. Klicken Sie auf eine der folgenden Optionen: •... -
Seite 25: Energieverwaltung
Energieverwaltung Tabelle 24. Power Management (Energieverwaltung) Option Beschreibung AC Recovery Legt fest, wie das System nach einem Stromausfall reagiert, wenn es anschließend wieder mit Strom versorgt wird. Sie können folgende Einstellungen für die Netzstromwiederherstellung festlegen: • Power Off – Standardeinstellung •... -
Seite 26: Verwaltungsfunktionen
Option Beschreibung Keyboard Errors Ermöglicht das Aktivieren oder Deaktivieren von Meldungen über Tastaturfehler, wenn der Computer hochfährt. Die Option Enable Keyboard Error Detection (Erkennung von Tastaturfehlern aktivieren) ist standardmäßig aktiviert. Fast Boot Diese Option kann den Startvorgang durch Umgehung einiger Kompatibilitätsschritte beschleunigen: •... -
Seite 27: Wireless-Optionen
Option Beschreibung Trusted Execution Diese Option legt fest, ob ein Measured Virtual Machine Monitor (MVMM) die zusätzlichen Hardwarefunktionen der Intel Trusted-Execution-Technik nutzen kann. • Trusted Execution (Vertrauenswürdige Ausführung) Diese Option ist standardmäßig nicht aktiviert. Wireless-Optionen Tabelle 28. Wireless Option Beschreibung Wireless Device Enable Ermöglicht die Aktivierung oder Deaktivierung der internen Funkgeräte. -
Seite 28: Systemprotokolle
Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. 1. Den Computer neu starten. 2. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 29: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker
3. Setzen Sie das USB-Flashlaufwerk in den entsprechenden Steckplatz des Systems ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mit den Pfeiltasten USB Storage Device aus und klicken Sie dann auf „Return“. -
Seite 30: Aktualisieren Des Bios Über Das Einmalige F12-Startmenü
F12-Startmenü auf dem System aktualisieren. Die meisten Dell-Systeme, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem System ausführen, um festzustellen, ob „BIOS FLASH UPDATE“ (BIOS-Flash-Aktualisierung) als Startoption für Ihr System aufgeführt wird. - Seite 31 3. Das Dialogfeld der BIOS-Flash-Aktualisierung wird geöffnet. Klicken Sie auf die Schaltfläche für das Durchsuchen, um die Datei für die BIOS-Aktualisierung auszuwählen. System-Setup...
- Seite 32 4. Wählen Sie die ausführbare BIOS-Datei aus und klicken Sie dann auf OK. Wechseln Sie über das Dateisystem zum korrekten Katalog Ihres externen USB-Geräts, falls Sie die ausführbare BIOS-Datei nicht finden. System-Setup...
- Seite 33 5. Klicken Sie auf Begin Flash Update (Flash-Aktualisierung starten), woraufhin eine Warnmeldung angezeigt wird. System-Setup...
- Seite 34 6. Klicken Sie auf Yes (Ja). Das System wird automatisch neu gestartet und es wird mit der BIOS-Flash-Aktualisierung begonnen. System-Setup...
-
Seite 35: System- Und Setup-Kennwort
7. Sobald der Vorgang abgeschlossen ist, wird das System neu gestartet, und die BIOS-Aktualisierung ist abgeschlossen. System- und Setup-Kennwort Tabelle 32. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. -
Seite 36: Zuweisen Eines System- Oder Setup-Passworts
Zuweisen eines System- oder Setup-Passworts Sie können ein neues System or Admin Password (System-oder Admin-Kennwort) nur zuweisen, wenn der Zustand Not Set (Nicht eingestellt) ist. Um das System-Setup aufzurufen, drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart die Taste F2. 1. -
Seite 37: Software
• Red Hat Linux 7.5 Herunterladen von Windows-Treibern 1. Schalten Sie das/den TabletDesktopNotebook ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer für Ihr/Ihren TabletDesktopNotebook ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem TabletDesktopNotebook-Modell. -
Seite 38: Wie Sie Hilfe Bekommen
Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
