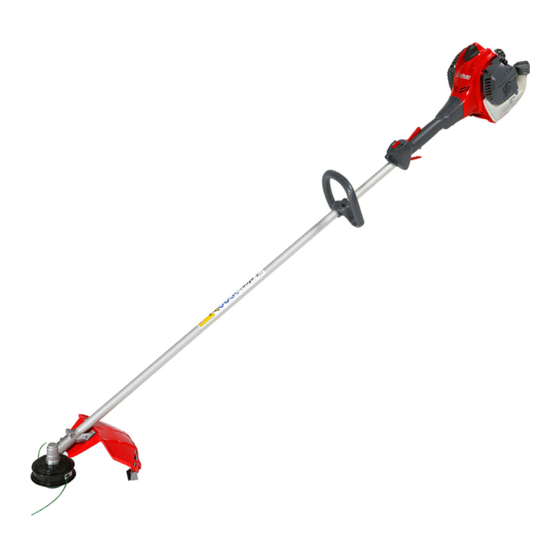

Efco DS 220 Betriebs- Und Wartungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 68

Quicklinks

*
I -
Modello non disponibile per i mercati UE
GB -
Model not available for EU markets
F -
Modèle non disponible pour les pays UE
D -
Modell nicht für EU-Markt verfügbar
E -
Modelo no disponible para los mercados UE
NL -
Model niet beschikbaar voor de UE-markten
P -
Modelo não disponível para os mercados UE
GR -
Moντελο μη διαθεσιμο για τις αγορες της E.E.
TR -
AB piyasalari için mevcut olmayan model
CZ -
Model není k dispozici pro trhy EU
RUS-UK - Дαннαя модель не поставляется на рынкн Европейского Союза
PL -
Model niedostępny na rynkach UE
DS 220 - DS 240
I
MANUALE USO E MANUTENZIONE
GB
OPERATOR'S INSTRUCTION BOOK
F
MANUEL D'UTILISATION ET D'ENTRETIEN
D
BETRIBS- UND WARTUNGSANLEITUNG
E
MANUAL DE USO Y MANTENIMIENTO
NL
GEBRUIKS- EN ONDERHOUDSHANDLEIDING
DS 2200 - DS 2400
(21.7 cm
) Euro 1* -
3
P
MANUAL DE INSTRUÇÕES
GR
ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ
TR
MOTORLU TIRPAN KULLANIM KILAVUZU
NÁVOD K POUŽITÍ
CZ
RUS
UK
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИ
PL
INSTRUKCJA OBSŁUGI I KONSERWACJI
(21.7 cm
) Euro 2
3
