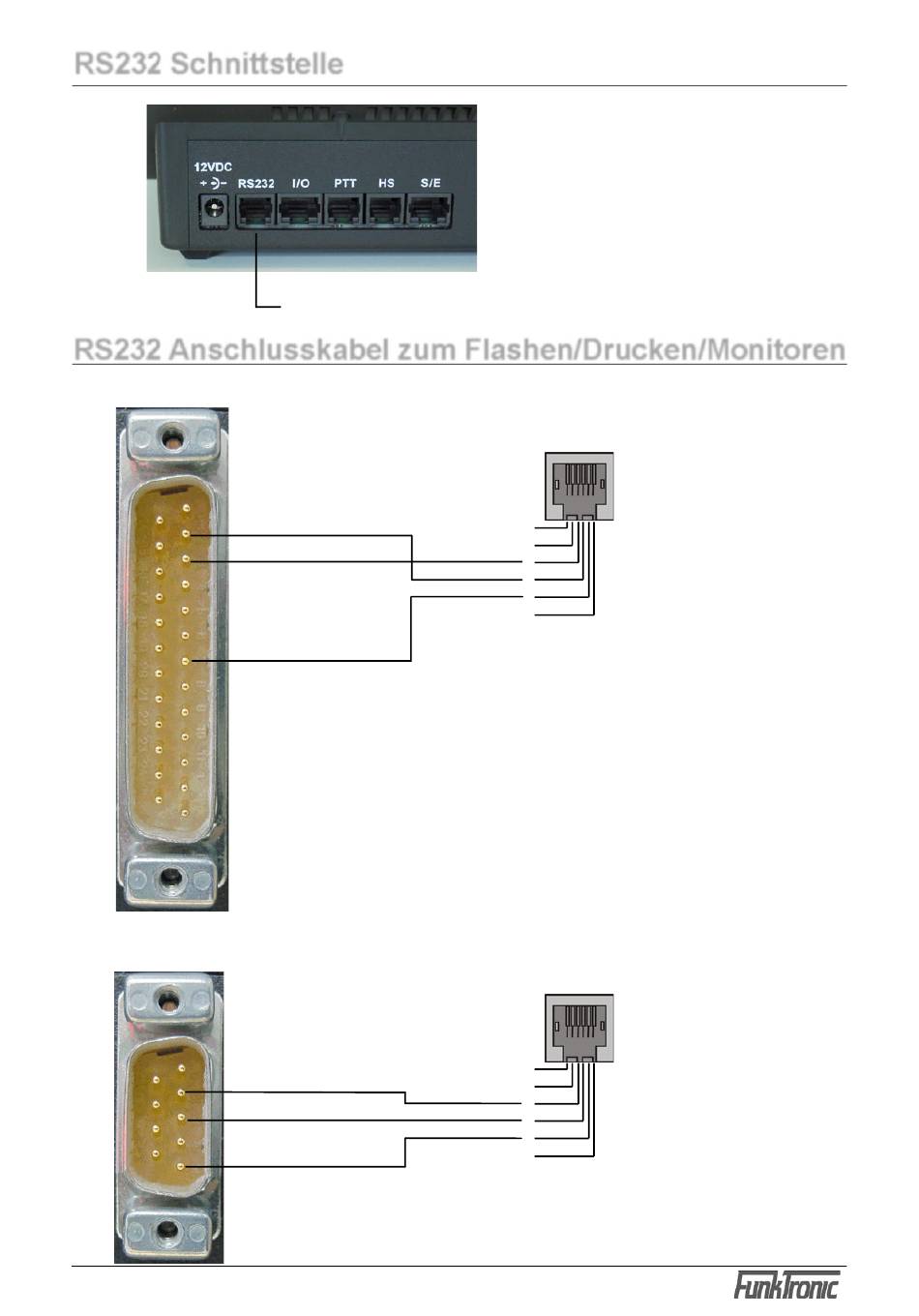

RS232 Schnittstelle

RS232 Anschlusskabel zum Flashen/Drucken/Monitoren

RS232 25-pol Stecker am Computer
RS232 9-pol Stecker am Computer
2
3
5
m4a_5a (06.08.2012)
ST4 RS232 Schnittstelle
2 TxD RS232
3 RxD RS232
7 GND

Einstellungen RS232 Schnittstelle

9600 Baud, 8 Datenbits, keine Parität, 1 Stoppbit, kein Protokoll
RxD RS232
TxD RS232
GND
RS232 Buchse am Major
Pinout
RS232 ST4
1
2
TxD
3
RxD
4
GND
5
6
RS232 Buchse am Major
Pinout
RS232 ST4
1
2
TxD
3
RxD
4
GND
5
6
