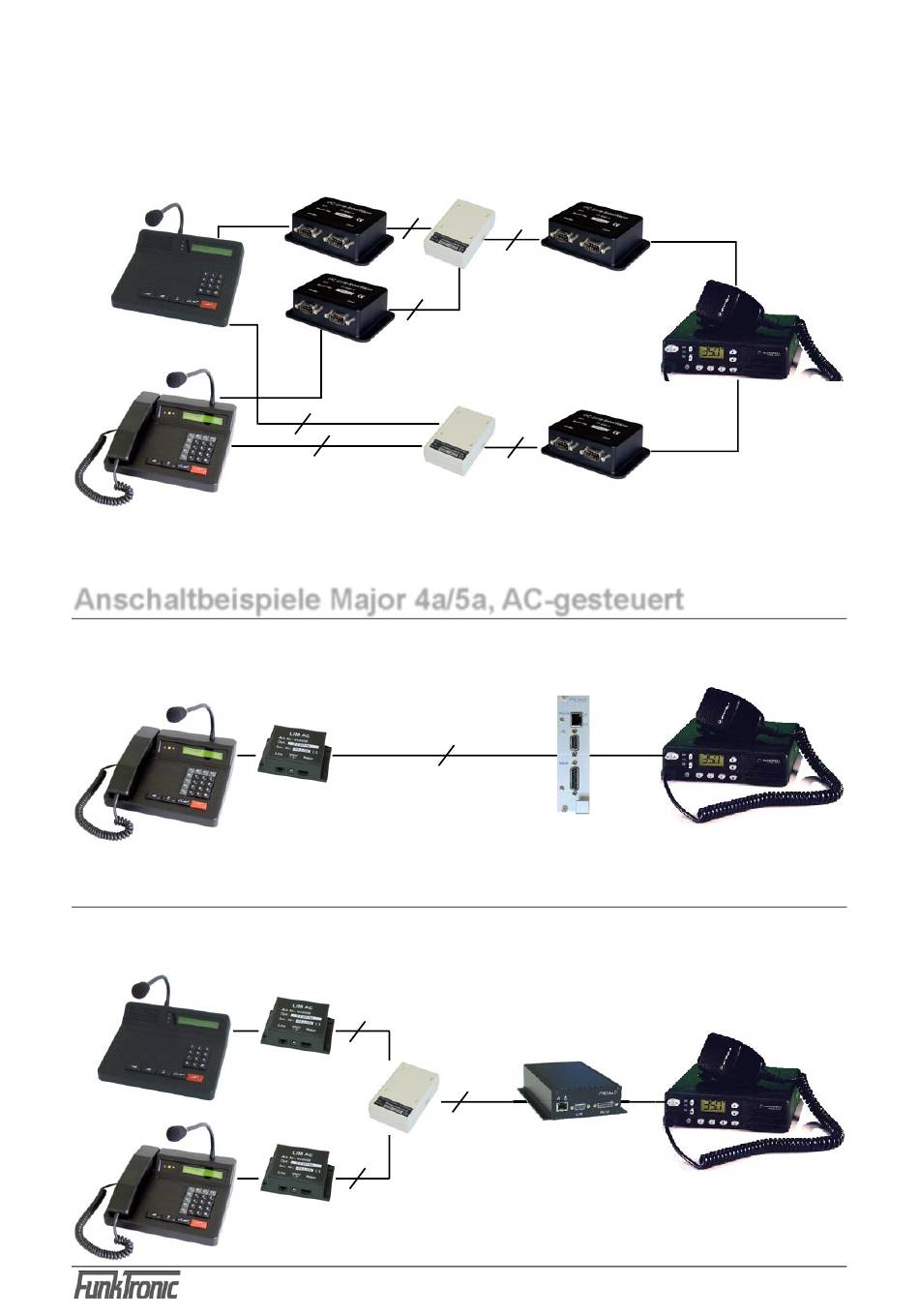

Nachfolgend ein Beispiel für Duplex-Betrieb mit 4-Draht-Übertragung.

Anschaltbeispiele Major 4a/5a, AC-gesteuert

Parallelschaltung von mehreren Bediengeräten --> LIM AC muss mit Notch für Pilotton ausgestattet
werden.
Kompetent für Elektroniksysteme
2 x FT630-2, nur wenn Träger-
signalisierung übertragen
werden soll!
2
2
2
2
FT634C oder
FT633AC oder
LIM-AC (nur 2-Draht)
2
LIM AC
FT624
2
LIM AC
FT630-2, nur wenn Träger-
signalisierung übertragen
werden soll!
2
2
FT630-2
ohne Kanalschaltung
2 oder 4
FT634C (mit Kanalschaltung) oder
FT633AC (mit Kanalschaltung) oder
FT634 (ohne Kanalschaltung)
2
FT634C (mit Kanalschaltung) oder
FT633AC (mit Kanalschaltung) oder
FT634 (ohne Kanalschaltung)
- 18 -
m4a_5a (06.08.2012)
