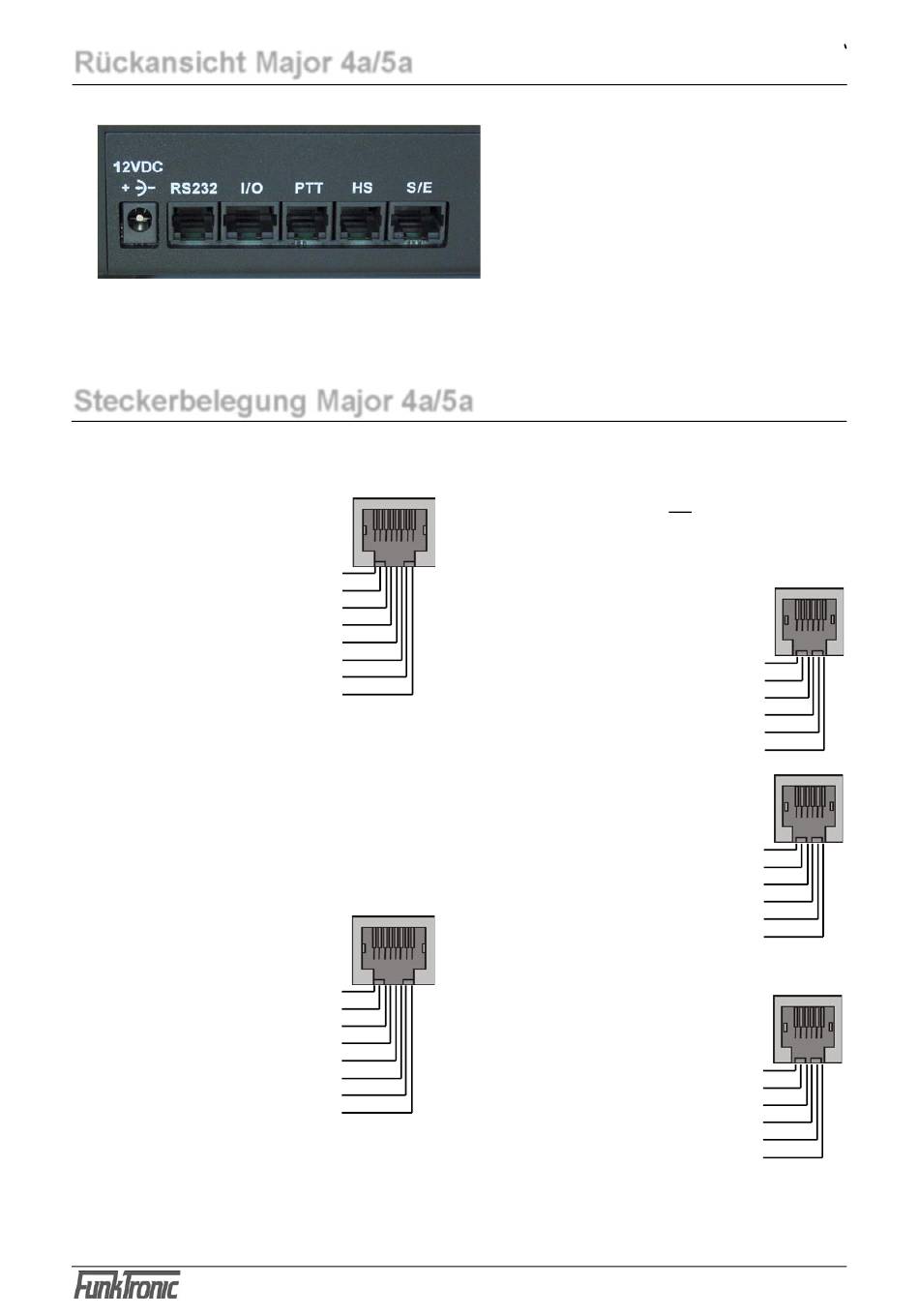

Rückansicht Major 4a/5a
PWR
ST4
ST3
PWR Betriebsspannung 12V, max. 1,5 A
innen Pluspol, außen Masse

Steckerbelegung Major 4a/5a

Alle Skizzen zeigen die Buchsen als Aufsicht von hinten auf den Major.
Belegung S/E
Funkkreis (ST1)
NF-Eingang B
NF-Eingang A
Squelch-Eingang
GND
Ausgang +12 V, max. 200 mA
Sendertastung aktiv low
NF-Ausgang A
NF-Ausgang B
Die NF- Ein/Ausgänge sind mit Übertragern
bestückt und damit potentialfrei. Mit Kontakt 5
(+12V) kann ein externes Gerät (LIM-AC,
FT634C, FT633AC) versorgt werden.
Achtung, für ein Funkgerät sind die 200 mA
nicht ausreichend.
Belegung I/O
Digital Ein-/Ausgänge (ST3)
IN/OUT 0
IN/OUT 1
IN/OUT 2
IN/OUT 3
IN/OUT 4
IN/OUT 5
IN/OUT 6
GND
Die Digitalanschlüsse können als Ein-
oder
Ausgänge
konfiguriert
Normalerweise werden diese als Ausgänge
zur Kanalfernschaltung verwendet.
Kompetent für Elektroniksysteme
ST2
ST2A
ST1
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
werden.
- 6 -
Es sind zwei Buchsen für ein Headset vorhanden.
An einer wird das Headset angeschlossen und
an der zweiten kann eine externe PTT-Taste
(z.B. Fußtaste) anschlossen werden.
Belegung HS
Headset (ST2A)
GND
NF-Eingang
(Mikro +)
NF Hörer
GND Hörer
GND NF-Eingang (Mikro -)
PTT, aktiv gegen GND
Belegung PTT
Headset (ST2)
GND
GND NF-Eingang (Mikro -)
NF Hörer
GND Hörer
NF-Eingang
(Mikro +)
PTT, aktiv gegen GND
Belegung RS232
(ST4)
NC
NC
TxD
RxD
GND
NC
An die RS232 kann ein Drucker zum
Protokollieren angeschlossen werden.
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
m4a_5a (06.08.2012)
