Messung
112

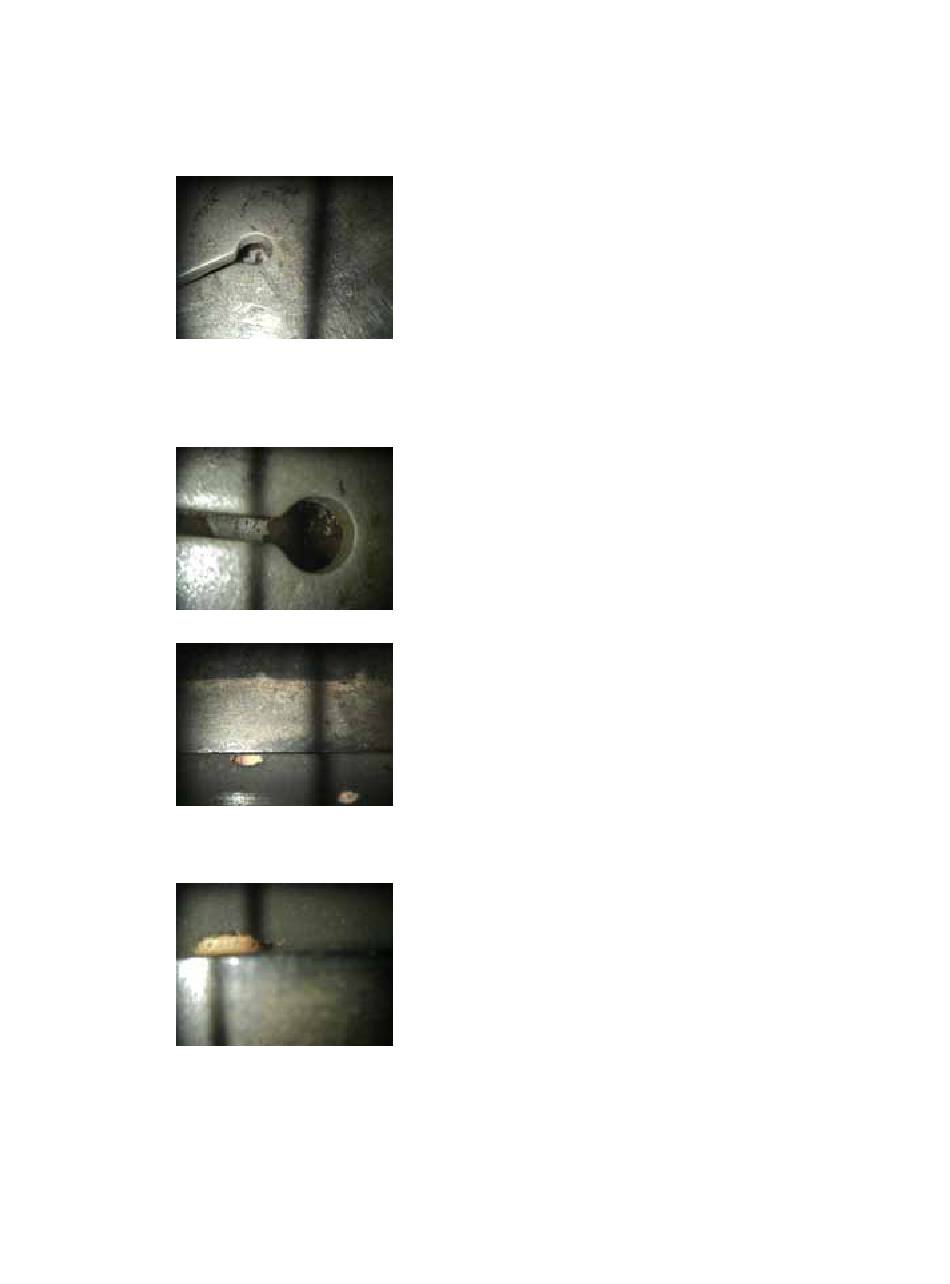

Schlechtes Beispiel
• Schatten befindet sich in der rechten
Anzeigehälfte
• Schatten verläuft nicht ganz vertikal
und Oberfläche scheint schräg zu
verlaufen.
Hinweis: Lineare Messungen an einer
schrägen Oberfläche sind möglich, aber
nur bei Auswahl des Messtyps „Skew"
(Schräge).
Gutes Beispiel
• Schatten befindet sich weiter links
• Schatten verläuft vertikal und
Oberfläche scheint nicht schräg zu
verlaufen.
• Schatten befindet sich auf einer
Ebene mit dem zu messenden Objekt.
Schlechtes Beispiel
• Bei dieser scharf gezeichneten
Distanz besteht kaum ein
Unterschied zwischen dem
Schattenverlauf auf den erhabenen
und den vertieften Oberflächen.
Daher wird die Tiefenmessung mit
einiger Wahrscheinlichkeit ungenau
ausfallen.
Gutes Beispiel
• Wenn sich die Spitze näher an
der Oberfläche befindet, wird zwar
das Bild etwas unscharf, aber
der Bruch im Schattenverlauf ist
deutlicher erkennbar. Daher wird
die Tiefenmessung mit einiger
Sicherheit genau ausfallen.
