GE Inspection Technologies XL Go+ VideoProbe Benutzerhandbuch Seite 104

Übereinst. der Cursor
ELEMENT POSITIONIEREN.
Ihre Cursor
INDEX = 1,7 <5>
ZURÜCK

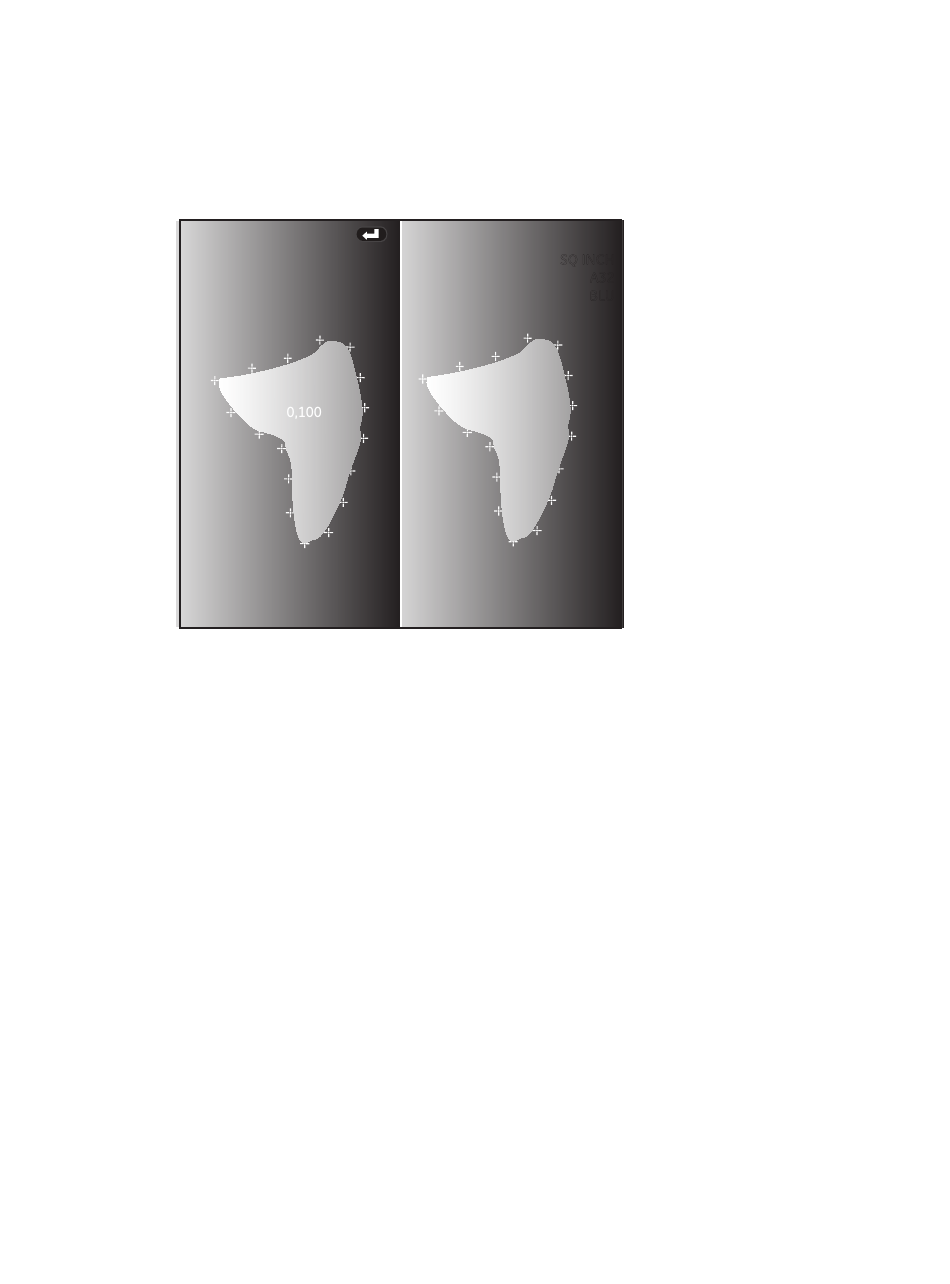

Für jeden Cursor, den der Benutzer auf dem linken Bild platziert, platziert
das System dazu einen Match-Cursor auf dem rechten Bild.
Die linken Cursor müssen an einem Punkt des Bildes platziert werden,
der genügend Details aufweist, um ihn von den umgebenden Punkten zu
unterscheiden. Wenn die benachbarten Punkte gleich wie der gewählte
Punkt aussehen, kann das System den Match-Cursor nicht genau
platzieren.
Zu jedem Match-Cursor berechnet das System einen Match-Wert
zwischen <0> (niedrigster Wert) und <5> (höchster Wert). Je höher der
Match-Stärkewert desto präzieser die Messung. Wenn zu wenig Details
vorhanden sind, erzeugt das System überhaupt keinen Match-Cursor.
Erreichen Sie wann immer möglich einen Match-Wert von mindestens
<3>. Wenn dies nicht möglich ist, erfassen Sie ein anderes Bild.
Überprüfen Sie, dass der Match-Cursor auf der gleichen Position steht
wie der ausgewählte Cursor. Ein Match-Cursor, der auch nur wenig
daneben positioniert ist, kann die Messgenauigkeit stark beeinträchtigen.
XL Go+™ VideoProbe
WÄHLT NÁCHSTES ELEMENT AUS.
<5>
Übereinst. der Cursor
ZOOM
®
Messung
SQ INCH
A32
BLU
103
