Messung
Genauigkeitsindex
Der Genauigkeitsindex ist eine Zahl, die die Vergrößerung bei
Stereomessungen angibt. Je höher der Genauigkeitsindex ist, um so
stärker ist die Vergrößerung. Je stärker die Vergrößerung ist, um so
genauer können Sie die Messcursor für genauere Ergebnisse platzieren.
Bei einer Stereomessung vergrößern Sie das Bild nicht durch Zoomen,
sondern indem Sie die optische Spitze so nah wie möglich zum Ziel
bewegen.
102

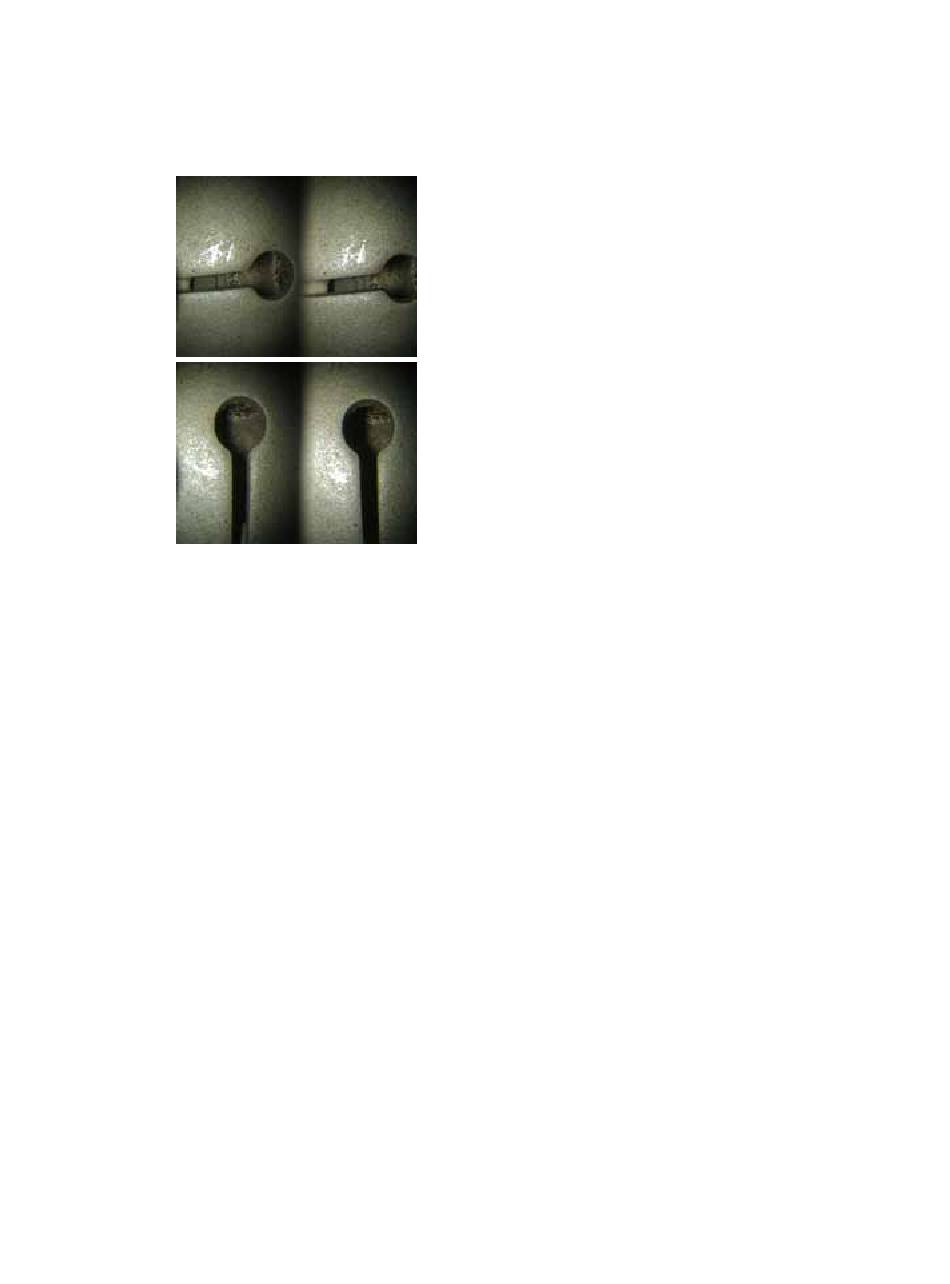

Schlechtes Beispiel
• Objekt ist auf der rechten Seite
nicht vollständig sichtbar.
• Objekt ist nicht gut
ausgeleuchtet.
• Objekt ist nicht so ausgerichtet,
dass eine ordentliche
Cursorplatzierung möglich ist.
Gutes Beispiel
• Objekt ist auf beiden Seiten
vollständig sichtbar.
• Objekt ist gut ausgeleuchtet.
• Objekt ist so ausgerichtet,
dass eine ordentliche
Cursorplatzierung möglich ist.
