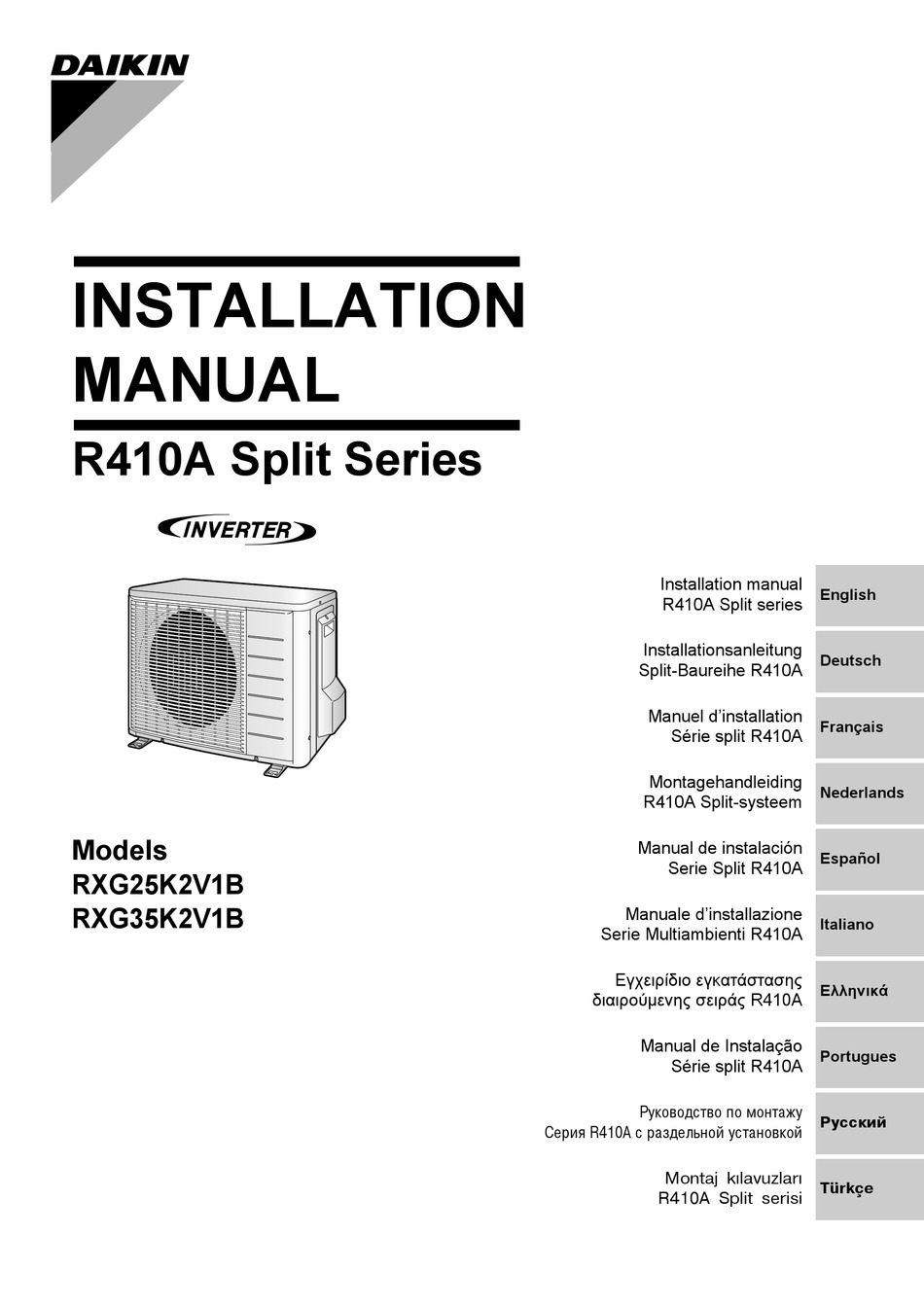

INSTALLATION
MANUAL
R410A Split Series
Models
RXG25K2V1B
RXG35K2V1B
Installation manual
R410A Split series
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
Série split R410A
Montagehandleiding
R410A Split-systeem
Manual de instalación
Serie Split R410A
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρßδιο εγκατÜστασηò
διαιροýìενηò σειρÜò R410A
Manual de Instalação
Série split R410A
Рóêоводство по монтажó
Серия R410A с раздельной óстановêой
Montaj kýlavuzlarý
R410A Split serisi
English
Deutsch
Français
Nederlands
Español
Italiano
ΕλληνικÜ
Portugues
Рóссêий
Türkçe
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin RXG25K2V1B
Inhaltszusammenfassung für Daikin RXG25K2V1B
- Seite 1 Split-Baureihe R410A Manuel d’installation Français Série split R410A Montagehandleiding Nederlands R410A Split-systeem Models Manual de instalación Español Serie Split R410A RXG25K2V1B RXG35K2V1B Manuale d’installazione Italiano Serie Multiambienti R410A Εγχειρßδιο εγκατÜστασηò ΕλληνικÜ διαιροýìενηò σειρÜò R410A Manual de Instalação Portugues Série split R410A Рóêоводство...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und ACHTUNG WARNUNG ...Bei Nichteinhaltung von WARNUNG besteht die Wahrscheinlichkeit ernsthafter Konse- quenzen wie Tod oder schwere Körperverletzung. -
Seite 3: Vorsichtsmaßnahmen Zur Wahl Des Montageortes
Zubehör Mit dem Außengerät mitgeliefertes Zubehör: (A) Installationsanleitung (B) Ablassschraube (Wärmepumpenmodell) (C) Kältemittelfüllungsetikett In der unteren Verpackung. (D) Mehrsprachiges Etikett für fluorierte Treibhausgase Vorsichtsmaßnahmen zur Wahl des Montageortes 1) Der Aufstellungsort muss stabil sein, um das Gewicht des Geräts tragen zu können, und darf durch die Vibrationen nicht ins Schwingen gebracht werden, so dass die Betriebsgeräusche nicht verstärkt werden können. - Seite 4 Installationszeichnungen für das Außengerät Max. zulässige Länge Min. zulässige Länge 1,5m Max. zulässige Höhe Das Isolationsrohr von unten Für eine nach oben mit Schutzband Kältemittelrohrlänge umwickeln. 20g/m über 10m erforderliches zusätzliches Kältemittel. Gasrohr Außendurchmesser 9,5mm Flüssigkeitsrohr Außendurchmesser 6,4mm Achten Sie darauf, die angemessene Menge zusätzliches Kältemittel zuzugeben. Wenn dies nicht erfolgt, kann die Leistung verringert sein.
-
Seite 5: Richtlinien Für Die Installation
Richtlinien für die Installation • Wenn sich im Lufteintritts- oder -austrittspfad des Außengeräts eine Wand oder ein sonstiges Hindernis befindet, befolgen Sie die nachfolgenden Richtlinien für die Installation. • Für alle im Folgenden dargestellten Installationsmuster sollte die Wandhöhe auf der Eintrittsseite höchstens 1200mm betragen. Wand auf einer Seite Wände auf zwei Seiten Mehr als 50... - Seite 6 Bördeln des Rohrendes (Genau rechtwinklig 1) Schneiden Sie das Rohrende mit einem schneiden.) Grate entfernen. Rohrschneider ab. 2) Entfernen Sie Grate mit der Schnittfläche nach Bördelung Genau in der nachfolgend gezeigten Position einsetzen. unten, damit keine Metallspäne in das Rohr Bördelwerkzeug für R410A Herkömmliches Bördelwerkzeug eintreten.
- Seite 7 Installation des Außengeräts Entlüftung und Überprüfung auf Gaslecks • Wenn die Rohrleitungsarbeiten abgeschlossen sind, müssen die Luft abgepumpt und die Leitungen auf Gaslecks geprüft werden. WARNUNG • Geben Sie keine anderen Substanzen als das festgelegte Kältemittel (R410A) in den Kühlkreislauf. •...
- Seite 8 Nachfüllen von Kältemittel Überprüfen Sie auf dem Typenschild der Maschine die Art des zu verwendenden Kältemittels. Vorsichtsmaßnahmen beim Einfüllen von R410A Füllen Sie das Kältemittel in flüssiger Form von der flüssigkeitsseitigen Rohrleitung her ein. Es handelt sich um ein gemischtes Kältemittel. Daher kann das Hinzufügen in Gasform zu einer Veränderung der Zusammensetzung des Kältemittels führen und die einwandfreie Funktion beeinträchtigen.
- Seite 9 Energiesparen im Bereitschaftszustand Die Funktion zum Energiesparen im Bereitschaftszustand schaltet die Stromversorgung des Außengeräts ab und setzt das Innengerät in den Energie sparenden Bereitschaftsmodus und reduziert so den Stromverbrauch der Klimaanlage. ACHTUNG • Die Funktion zum Energiesparen im Bereitschaftszustand kann nur bei den angegebenen Modellen benutzt werden. ■...
-
Seite 10: Abpump-Verfahren
Abpump-Verfahren Denken Sie zum Schutz der Umwelt vor einem Umzug oder der Entsorgung des Geräts daran, dieses leer zu pumpen. 1) Entfernen Sie die Ventilkappe des Flüssigkeits- und Gas-Absperrventils. Sechskantschlüssel 2) Lassen Sie das Gerät im Zwangskühlbetrieb laufen. Flüssigkeits- 3) Schließen Sie das Flüssigkeitsabsperrventil nach 5 bis 10 Minuten mit einem Absperrventil Schließen Sechskantschlüssel. - Seite 11 Verkabelung WARNUNG • Verwenden Sie keine angezapften Drähte, Litzendrähte, Verlängerungskabel oder sternförmige Anschlüsse, da diese Überhitzung, einen elektrischen Schlag oder einen Brand verursachen können. • Verwenden Sie im Gerät keine vor Ort gekauften Elektroteile. (Verzweigen Sie die Stromversorgung für die Entwässerungspumpe, etc.
-
Seite 12: Probelauf Und Prüfung
Probelauf und Prüfung Probelauf und Prüfung 1-1 Messen Sie die Versorgungsspannung, und stellen Sie sicher, dass sie im vorgeschriebenen Bereich liegt. 1-2 Der Probelauf sollte entweder im Kühl- oder Heizmodus durchgeführt werden. • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur, und im Heizmodus die höchste programmierbare Temperatur. - Seite 13 Two-dimensional bar code is a code for manufacturing. 3P254362-3E M10B207 (1102) HT...
