INSTALLATIONS-
ANLEITUNG

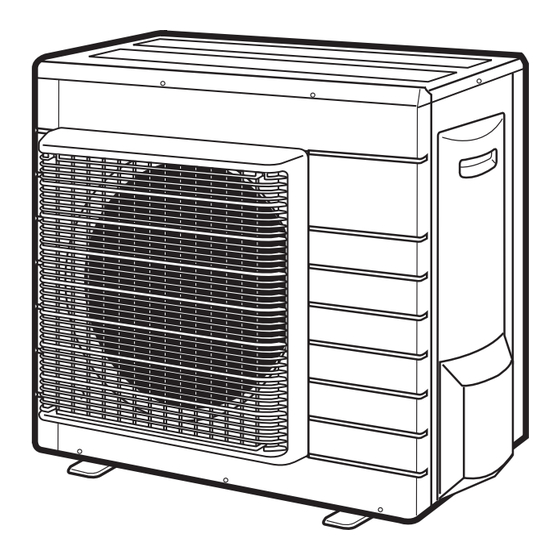

R410A Split-Serie
Modell
RXG50L2V1B
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
R410A Split-systeem
Manual de instalación
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρίδιο εγκατάστασης
∆ιαιρούμενης σειράς R410A
Manual de Instalação
Руководство по монтажу
Серия R410A с раздельной установкой
Installation manual
R410A Split series
Série split R410A
Montagehandleiding
Serie Split R410A
Série split R410A
Montaj kılavuzları
R410A Split serisi
English
Deutsch
Français
Nederlands
Español
Italiano
Ελληνικά
Portugues
Русский
Türkçe
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin RXG50L2V1B
Inhaltszusammenfassung für Daikin RXG50L2V1B
- Seite 1 English R410A Split series Installationsanleitung Deutsch Split-Baureihe R410A Manuel d’installation Français Série split R410A Modell Montagehandleiding Nederlands RXG50L2V1B R410A Split-systeem Manual de instalación Español Serie Split R410A Manuale d’installazione Italiano Serie Multiambienti R410A Εγχειρίδιο εγκατάστασης Ελληνικά ∆ιαιρούμενης σειράς R410A Manual de Instalação Portugues Série split R410A...
- Seite 3 3P290872-15...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und ACHTUNG WARNUNG ..Eine Missachtung dieser Anweisungen kann zu Körperverletzungen oder Tod führen. ACHTUNG .. - Seite 5 ACHTUNG • Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht. Im Falle eines Gaslecks kann die Ansammlung von Gas in der Nähe der Klimaanlage zu einem Brand führen. • Installieren Sie die Ablaufleitungen nach den Anweisungen in dieser Installationsanleitung, um einwandfreies Ablaufen zu gewährleisten, und isolieren Sie die Leitungen, um Kondensation zu verhüten.
-
Seite 6: Hinweise Zur Auswahl Des Standorts
Hinweise zur Auswahl des Standorts 1) Wählen Sie einen Standort, dessen Untergrund stark genug ist, das Gewicht des Geräts zu tragen, der dessen Vibrationen aushält und die Betriebsgeräusche nicht verstärkt. 2) Wählen Sie einen Standort aus, an dem die aus dem Gerät austretende heiße Luft oder das Betriebsgeräusch die Nachbarn nicht belästigt. -
Seite 7: Zeichnung Für Die Installation Des Außengeräts
Zeichnung für die Installation des Außengeräts Max. zulässige Rohrleitungslänge 30 m Min. zulässige Rohrleitungslänge 1,5 m Max. zulässige Rohrleitungshöhe 20 m Zusätzliches Kältemittel erforderlich bei 20 g/m Rohrleitungslängen über 10 m. Gasleitung Außendurchmesser 12,7 mm Umwickeln Sie die Isolierleitung von oben Flüssigkeitsleitung Außendurchmesser 6,4 mm bis unten mit Klebeband. -
Seite 8: Hinweise Zur Installation
Installationsleitfaden • Wenn der Lufteintritt oder Luftaustritt an des Außengeräts durch eine Wand oder ein anderes Hindernis beeinträchtigt wird, müssen die unten angegebenen Abstände eingehalten werden. • Bei einer der unten angegebenen Installationsbedingungen sollte die Wandhöhe an der Luftaustrittsseite höchstens 1200 mm betragen. - Seite 9 Installation des Außengeräts Aufdornen des Rohrendes 1) Schneiden Sie das Rohrende mit einem (Genau im rechten Winkel schneiden.) Entgraten. Rohrschneider ab. 2) Entgraten Sie das Rohrende, halten Sie dabei die Bördelung Verwenden Sie genau die unten abgebildete Position. Schnittfläche nach unten, damit die Späne nicht in Bördelgerät für R410A Herkömmliches Bördelgerät das Rohr fallen.
- Seite 10 Installation des Außengeräts Entlüften mit einer Vakuumpumpe und Überprüfen auf Gasundichtigkeiten WARNUNG • Füllen Sie nur das angegebene Kältemittel R410A (keine anderen Substanzen) in den Kühlzyklus. • Wenn Kältemittelgas austritt, lüften Sie den Raum so bald und so lang wie möglich. •...
- Seite 11 Installation des Außengeräts Nachfüllen von Kältemittel Ermitteln Sie den zu verwendenden Kältemitteltyp anhand des Typenschilds. Vorsichtsmaßnahmen beim Auffüllen des Kältemittels R410A Füllen Sie das Kältemittel über die Gasleitung in flüssiger Form ein. Da dieses Kältemittel ein gemischtes Kältemittel ist, kann sich die Kältemittelzusammensetzung ändern und ein normaler Betrieb verhindert werden, wenn das Kältemittel in Gasform hinzugegeben wird.
- Seite 12 Installation des Außengeräts Verlegen der Kältemittelleitungen 7-1 Hinweise zur Handhabung von Kältemittelleitungen Wand Bringen Sie 1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz und eine Kappe an. Feuchtigkeit. Regen Wenn keine Bördelungs- 2) Alle Rohrbiegungen sollten so behutsam wie möglich erfolgen. kappe verfügbar ist, decken Sie die Öffnung Verwenden Sie eine Rohrbiegezange zum Biegen.
-
Seite 13: Stromsparen Im Standby-Betrieb
Abpumpmodus Wenn Sie das installierte Gerät an einem anderen Ort aufstellen oder es entsorgen möchten, müssen Sie das Kältemittel abpumpen, um die Umwelt zu schützen. 1) Entfernen Sie die Ventilkappen vom Absperrventil der Flüssigkeitsleitung und der Gasleitung. Sechskants chlüssel 2) Führen Sie die Zwangskühlung aus. 3) Schließen Sie nach 5 bis 10 Minuten das Absperrventil der Flüssigkeitsleitung mit Schließen einem Sechskantschlüssel. - Seite 14 Kabel WARNUNG • Verwenden Sie keine Drähte mit Verzweigungen, Verlängerungskabel oder sternförmige Verbindungen, weil sie zu Überhitzung, Stromschlag oder Bränden führen können. • Verwenden Sie keine lokal erworbenen elektrischen Teile im Innern des Produkts. (Zweigen Sie nicht die Stromversorgung für die Kondensatpumpe etc.
- Seite 15 Kabel Elektroschaltplan Anschlussleiste Bauseitige Verkabelung Anschluss Relaisanschluss Anschlüsse Anschluss Schwarz Orange Blau Braun Weiß Grün Gelb Hinweise Die Leistungsanforderungen des Geräts finden Sie auf dem Typenschild. TO INDOOR UNIT Zum Innengerät POWER SUPPLY Stromversorgung IN CASE OF COOLING ONLY TYPE Bei Nur-Kühlen-Typ OUTDOOR Außen...
- Seite 16 Testbetrieb Testbetrieb 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Der Testbetrieb sollte entweder im Kühl- oder Heizmodus durchgeführt werden. • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur; wählen Sie im Heizbetrieb die höchste programmierbare Temperatur.
- Seite 17 3P358184-2E 2015.10...
