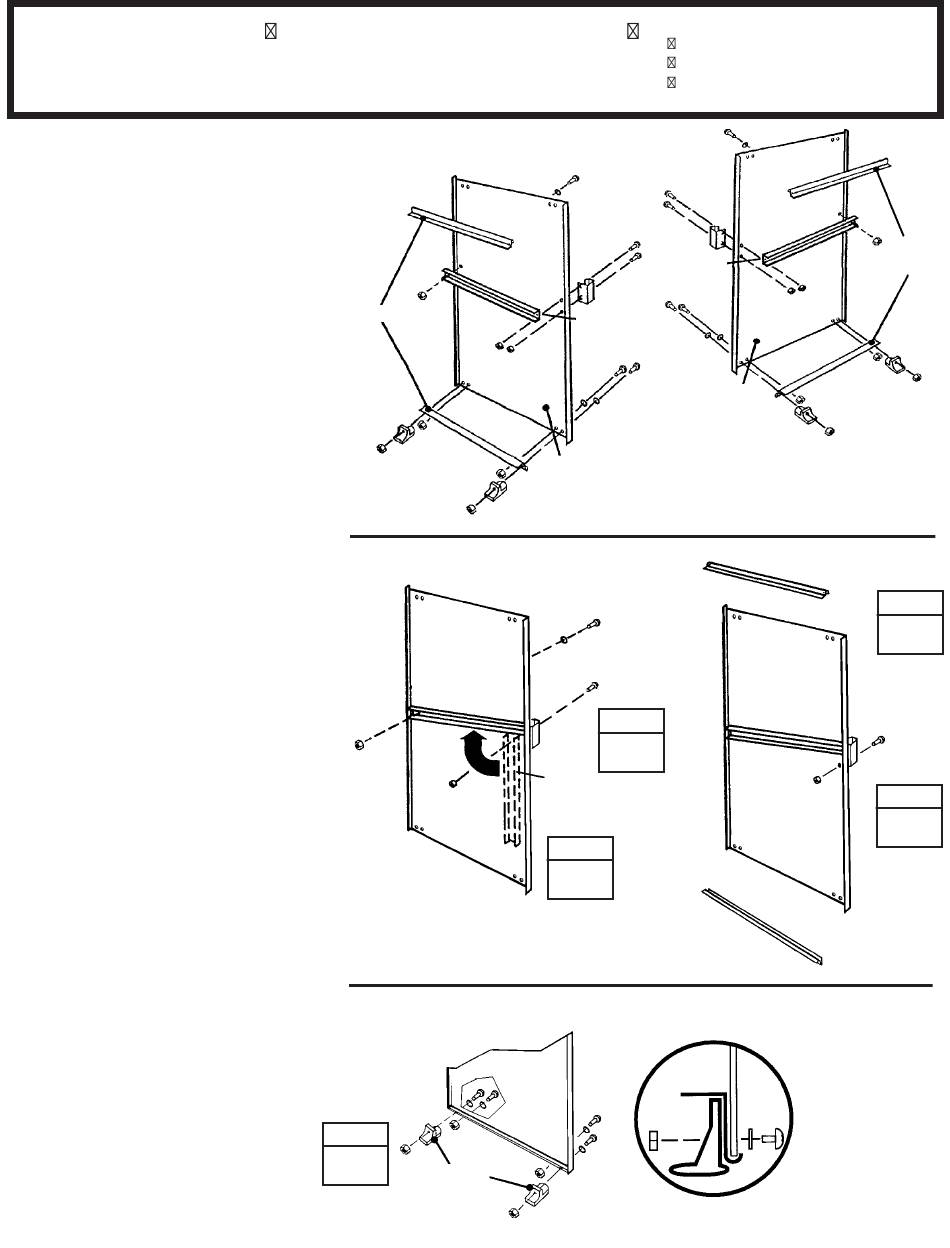

Schritt 13
KV22
1
Befestign Sie die mittlere
Türversteifung und den Griff mit
einer Schraube an die Tür, wie
gezeigt. Die Schraube noch nicht
anziehen.
2
Die mittlere Türversteifung nach
oben zur Bohrung in der Mitte der
Tür schwenken und mit Schraube
und Mutter befestigen.
3
Eine zweite Schraube in den
Türgriff einschrauben und beide
Schrauben anziehen.
4
Eine horizontale Türversteifung
auf die Oberkante und Unterkante
setzen.
5
Die unteren Türführungen und
Schrauben wie gezeigt befestigen.
6
Schritte 1 bis 5 für die linke Tür
wiederholen.
Hierzu benötigen Sie folgende Teile
Vormontage der Türen
10499
66382
66382
SCHRITT
5
66382
66045
6657
10485
rechte Tür
SCHRITT
66045
1
6657
SCHRITT
2
Endansicht
22
6657 mittlere Türversteifung (2)
10485 rechte und linke Türen (2)
10499 horiz. Türversteifung (4)
66045
6657
10485
66382
linke Tür
10499
10499
horiz.
Tür
Türversteifung
U-Scheibe
Führung
10499
66382
SCHRITT
4
SCHRITT
3
