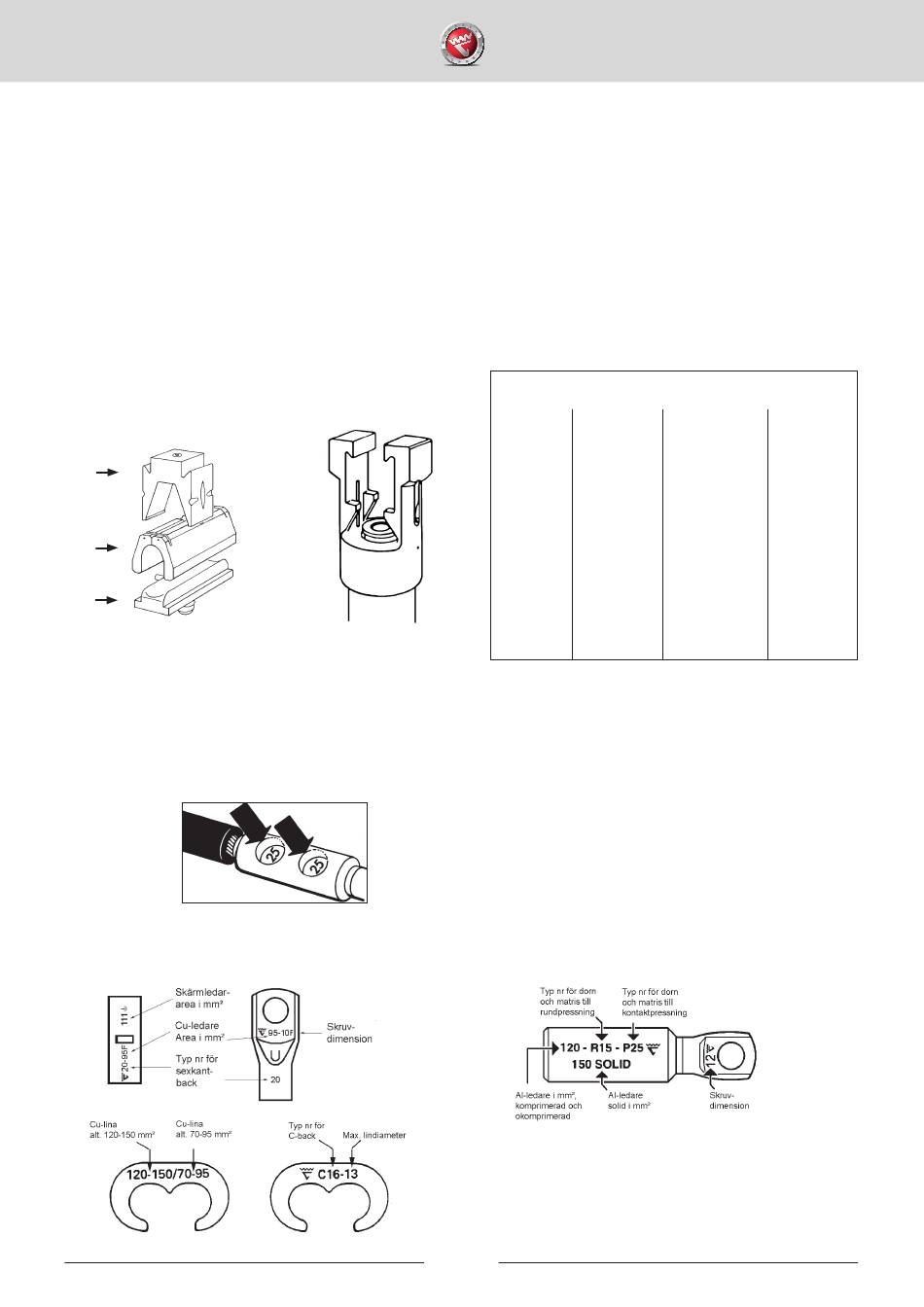

Rundpressning (gäller för pressverktyg V1311-A)
Sektorformade Al-ledare rundpressas med nedanstående detaljer. För val av matris och dorn, se verktygstabell
nedan.
1.
Matrishållare V1320
2.
Rundpressningsmatris
3.
Rundpressningdorn
1
2
3
Placera kabeländan ca 5 mm innanför ytterkanten.
Märkning av Elpress' förbindningar
Elpress' pressbackar och kontaktpressningsdornar lämnar en identifikationsmärkning efter sig, som gör att man i
efterhand kan kontrollera att rätt verktyg har använts.
Elpress' märkningssystem på förbindningarna visar förutom kabelarea även vilka pressverktyg som skall användas.
Kopparförbindningar
Verktygstabell för rundpressning av Al-ledare
Fåtrådig
mm
2
16
25
35
50
70
95
120
150
185
240
Exempel på identifikationsmärkning som dornen
efterlämnar på kabelförbindningen.
Aluminiumförbindningar
7
Solid
Matris
mm
2
16(+25) R6MR
35
R7MR
50
R8MR
70
R9MR
95
R12MR
120
R13MR
150
R15MR
185
R16MR
240
13R18MR
-
13R20MR
Dorn
13R6DR
13R7DR
13R8DR
13R9DR
13R12DR
13R13DR
13R15DR
13R16DR
13R18DR
13R20DR
