Al-förbindningar (gäller för pressverktyg V1311-A)

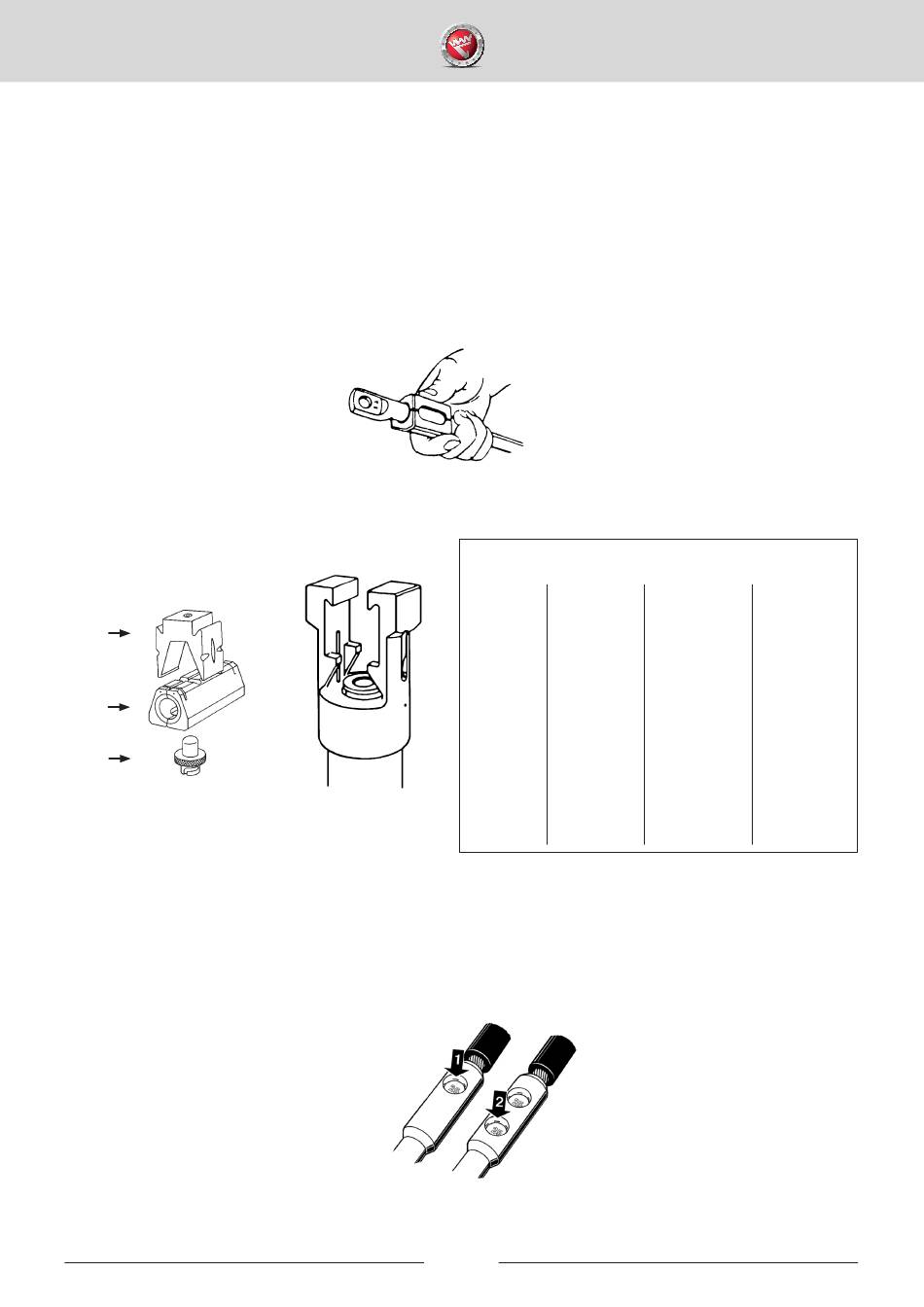

Vid dornpressning av Elpress' Al-förbindningar skall nedanstående detaljer användas. För val av matris och dorn,
se verktygstabell nedan.
1. Matrishållare V1320 (erfordras ej vid dornpressning av 185 och 240 mm
2. Matris (tvångsinnesluter Al-hylsan så att hylsans initialdimensioner ej förändras vid pressning).
3. Dorn (skall pressas till ett stoppläge, d v s tills att dornflänsens undersida stannar mot matrisytan).
1
2
3
OBS! Två pressningar erfordras vid pressning av Al-förbindningar. Pressföljden, se figur nedan.
De två inpressningarnas inbördes placering bestäms av spåren i matrisen, vilka låses av en
fjäderbelastad kula i gaffeln. Det är viktigt att kontrollera att så sker.
Verktygstabell för dornpressning av Al-förbindningar
Fåtrådig
mm
2
16
25
35
50
70
95
120
150
150
185
240
* Matris med prefix 13-- används utan matrishållare.
Ny pressföljd för aluminium.
6
).
2
Solid Matris
mm
2
16(+25) P13M
35 P13M
50 P20M
70 P20M
95 P20M
120 P25M
150 P25M
185 13P29M*
185 P25M
240 13P32M*
- 13P32M*
Dorn
P13D
P13D
P20D
P20D
P20D
P25D
P25D
13P29D
P25D
P32D
P32D
