Innehållsförteckning Tekniska data V1311-A och V1311C-A ................3 Åtgärder före användning ....................3 Val av verktyg ........................5 Cu-förbindningar....................... 5 Al-förbindningar ......................6 Rundpressning ......................7 Märkning av Elpress’ förbindningar ..................7 Kontroll av pressresultat ..................... 8 Skötselinstruktion ....................... 9 Oljepåfyllning och luftning.................... -
Seite 19: Technische Daten V1311-A Und V1311C-A

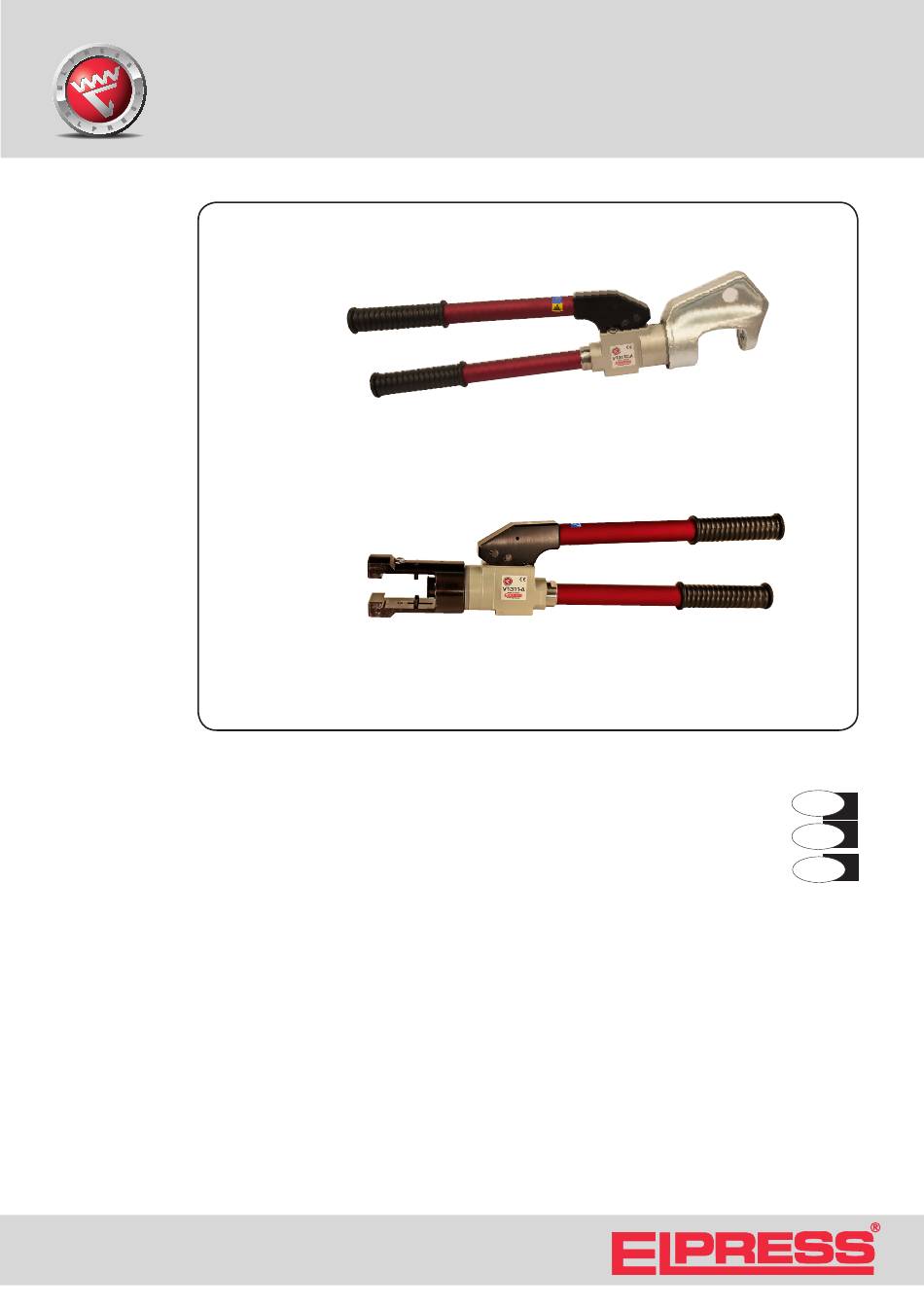

Cu 10 - 400 mm² C-Hülsen 10 - 120 mm² Fe-Al 62 - 99 mm² Fig. 1. Montierte Werkzeuge in die Pumpe V1311-A. Die Elpress Handpumpen V1311-A/V1311C-A sind Präzisionswerkzeuge zum Kontaktpressen von Elpress Verbin- dern in den folgenden Flächenbereichen: Cu-Verbinder 10 - 400 mm²... - Seite 20 ähnlichen Verwendergruppen geeignet. Örtliche Bestimmungen und Gesetze sowie vom Arbeitgeber vorgeschriebene Anleitungen sollten bei der Arbeit mit der Elpress Handpumpe V1311-A/V1311C-A befolgt werden. Die Hydraulik der Pumpe enthält ein Nieder- und ein Hochdrucksystem. Mit Hilfe des Niederdrucksystems wird zu Beginn des Pumpens/Pressverlaufs für schnellen Vorschub gesorgt.
-
Seite 21: Wahl Der Werkzeuge
Wahl der Werkzeuge Cu-Verbinder Zur Kontaktpressung von Elpress’ Cu-Verbindern sollen die untenstehenden Teile verwendet werden. Siehe Bild. Innerer Backenhalter V1316 für V1311-A Ausserer Backenhalterer V1318 für V1311-A Backenhalter V1330 (Paar) für V1311C-A Pressbacken - Für Kabelschuhe und Stossverbinder sollen Sechskantbacken verwendet werden. Siehe unterstehende Werkzeugtabelle. -
Seite 22: Al-Verbinder
Al-Verbinder (nur für Werkzeuge V1311-A) Zur Kontaktpressung von Elpress’ Al-Verbindern sollen die untenstehenden Teile verwendet werden. Matrize und Dorn werden nach unterstehende Werkzeugtabelle gewählt. Matrizenhalter V1320 (für Dornpressung von 185 und 240 mm nicht erforderlich ). Matrize (umfasst die Al-Hülse damit die Ausgangsmasse der Hülse bei der Pressung nicht verändert werden). -
Seite 23: Rundpressung
Die Elpress Pressbacken und Kontaktpressdorne hinterlassen eine Identifizierkennzeichnung. Dadurch kann nachträglich festgestellt werden, dass das richtige Werkzeug verwendet wurde. Beispiel einer Identifizierkennzeichnung, die der Dorn im Kabelverbinder hinterlässt. Neben dem Querschnitt zeigt das Elpress’ Kennzeichnungssystem auch die zu verwendeten Presswerkzeuge. Cu-Verbinder Al-Verbinder... -
Seite 24: Kontrolle Des Pressergebnisses
Mit einer Schieblehre auf einer oder beiden Seiten der Prägungen messen und mit dem N-Mass der Tabelle vergleichen. • Wenn das Messergebnis nach tadelloser Kontaktpressung das N-Mass der untenstehen Tabelle überschreitet, bitte sofort Elpress kontaktieren. Tabelle siehe unten. Prägung Typ KRF/KSF Typ KRD/KSD... -
Seite 25: Wartung
Al-Verbinder sollen hintsichtlich des Masses ”T” kontrolliert werden und am Boden der Deformation, die der Dorn im Kabelverbinder eingedrückt hat, vermassen werden. Diese Arbeit erfolgt am besten mit einer Sonderschieblehre, die beim nächsten Elpress Wiederverkäufer bestellt werden kann. Das vermessene ”T”-Mass mit untenstehender Tabelle vergleichen. -
Seite 26: Öleinfüllung Und Entlüftung
Öleinfüllung und Entlüftung Dichtungen und Dichtungsringe sind von höchster Qualität. Nach längerer Benutzung kann jedoch ein geringer Ölverlust auftreten und das Auffüllen einer kleinen Ölmenge ist erforderlich. (Insgesamt beträgt das Ölvolumen etwa 0,10 l.) Vor der Öleinfüllung muss die Pumpe aussen sorgfältig gereinigt werden. Es ist sehr wichtig, dass keine kleinen Schmutzteilchen in das Hydrauliksystem eindringen.
