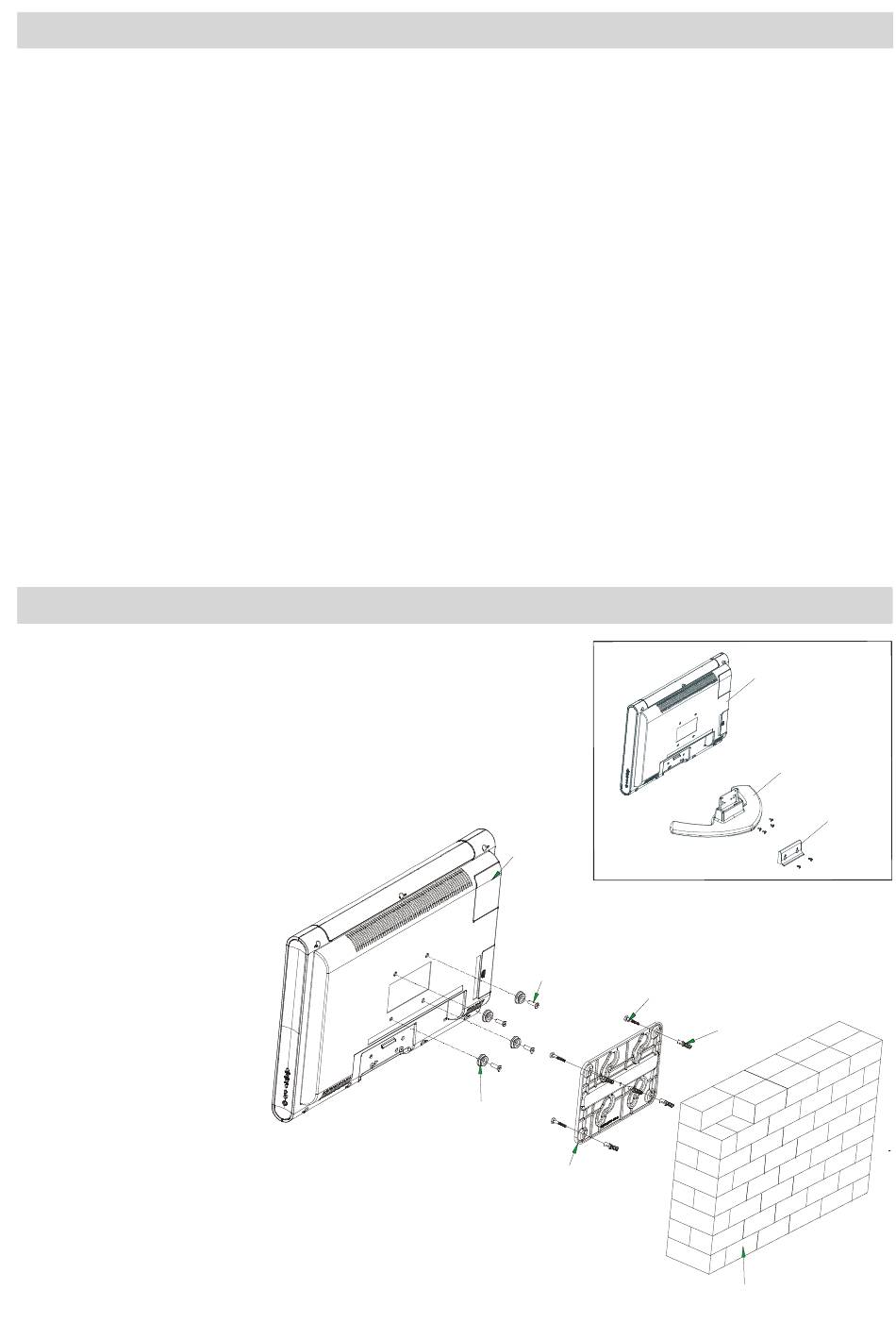

Installazione dell'apparecchio a parete (opzionale)

1. Per installare la TV TFT a parete, prima di tutto deve essere rimosso
il gruppo dei piedini. Svitare le 2 viti che fissano la copertura superiore
dei piedini e le 4 viti che fissano il piedino al pannello TFT per rimuovere
il gruppo dei piedini dal pannello TFT.
2. Posizionare i 4 agganci sul fori circolari per le viti sul retro della TV e
avvitarli al pannello TFT con 4 viti (M4 x10).
3. Decidere il punto della parete in cui sarà posizionato il pannello TFT.
Livellare e segnare con una
matita i 5 punti di montaggio
sull'aggancio a parete. Prati-
care dei fori pilota per gli an-
coraggi in plastica e poi fissa-
re l'aggancio a parete con 5
viti (4,2 x 32).
4. Sollevare il pannello TFT e
appenderlo ai fori sulla staffa
a parete dalle 4 viti che spor-
gono dal retro del pannello TFT.
Pannello TFT
4 viti
(M4 x 10)
4-pin di plastica
Aggancio a muro
Italiano - 36 -
Pannello TFT
Piedino
Copertura superiore
del piedino
5 viti
(4,2 x 32)
5-ancoraggi in plastica
Parete
