Behringer CHORUS ORCHESTRA CO600 Bedienungsanleitung

CHORUS ORCHESTRA CO600
Ultimate Stereo Chorus Effects Pedal
Vielen Dank für das Vertrauen, das Du uns mit dem Kauf des BEHRINGER CHORUS ORCHESTRA CO600
entgegengebracht hast. Dieses ultimative Effektpedal wurde speziell entwickelt, um so gut wie
jeder Musikrichtung gerecht zu werden. Dank zahlreicher Features erlangst Du super-fetten,
orchestralen Stereo Chorus-Effekt.
Der Chorus-Effekt fügt dem Signal leichte Verstimmungen des Originalsignals hinzu, so als würde
eine Instrumentengruppe unisono das gleiche spielen. Er wird häufig verwendet, um Signale breiter
klingen zu lassen.

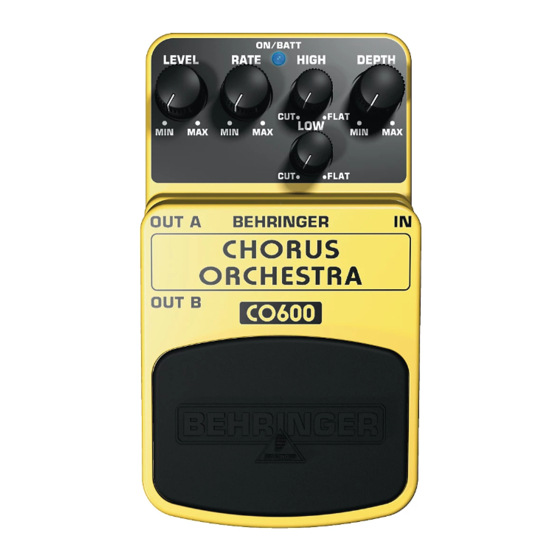

1. Bedienungselemente
(2)
(1)
(6)
(9)
(1) Der LEVEL-Regler bestimmt die Effektlautstärke.
(2) Der RATE-Regler bestimmt die Chorus-Effektgeschwindigkeit.
(3) Der HIGH-Regler verringert den Anteil der hohen Frequenzen im Effektsignal.
(4) Der LOW-Regler verringert den Anteil der ultra-tiefen Frequenzen im Effektsignal.
(5) Mit Hilfe des DEPTH-Reglers kannst Du einen volleren, tieferen Effekt-Sound erzielen.
(6) Die ON/BATT-LED leuchtet, sobald der Effekt aktiviert ist. Zusätzlich kannst Du den
Batteriezustand überprüfen.
(7) Der Fußschalter dient zum Aktivieren/Deaktivieren des Effekts.
(8) Die 6,3-mm IN-Monoklinkenbuchse dient zum Anschluss des Instruments.
(9) Die zwei 6,3-mm OUT A- und OUT B-Monoklinkenbuchsen leiten das Signal an Deinen Verstärker
weiter. Verwende beide Ausgänge, um das Gerät stereo zu betreiben. Für den Monobetrieb
benutze bitte nur den OUT A-Anschluss.
Der DC IN-Anschluss rechts am Gerät dient zum Anschluss eines 9 V Adapters
(nicht im Lieferumfang enthalten).
(3)
(5)
(4)
(8)
(7)
