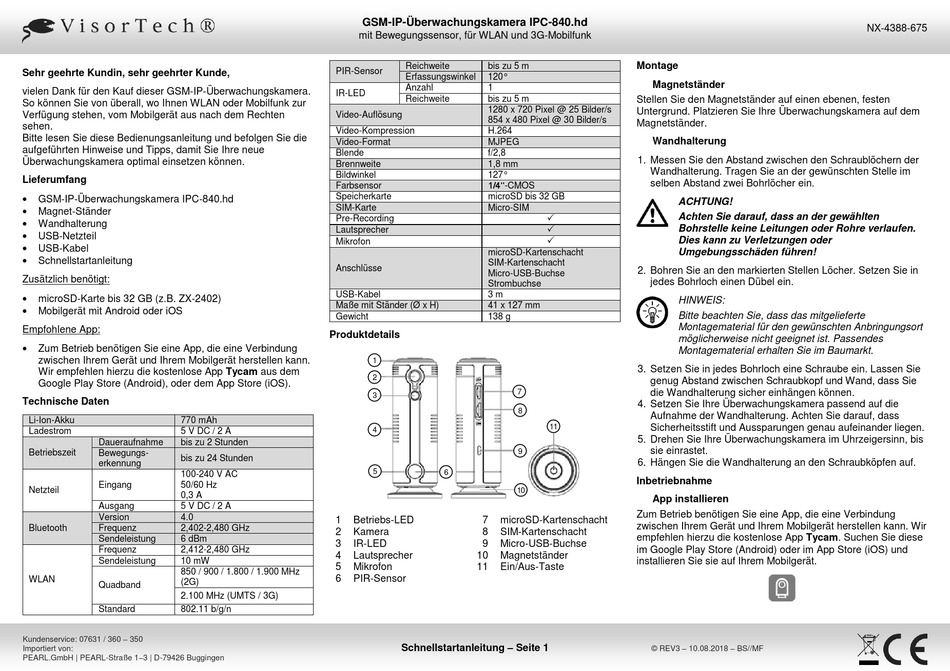

VisorTech IPC-840.hd Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser GSM-IP-Überwachungskamera.
So können Sie von überall, wo Ihnen WLAN oder Mobilfunk zur
Verfügung stehen, vom Mobilgerät aus nach dem Rechten
sehen.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue
Überwachungskamera optimal einsetzen können.
Lieferumfang

GSM-IP-Überwachungskamera IPC-840.hd

Magnet-Ständer

Wandhalterung

USB-Netzteil

USB-Kabel

Schnellstartanleitung
Zusätzlich benötigt:

microSD-Karte bis 32 GB (z.B. ZX-2402)

Mobilgerät mit Android oder iOS
Empfohlene App:

Zum Betrieb benötigen Sie eine App, die eine Verbindung
zwischen Ihrem Gerät und Ihrem Mobilgerät herstellen kann.
Wir empfehlen hierzu die kostenlose App Tycam aus dem
Google Play Store (Android), oder dem App Store (iOS).
Technische Daten
Li-Ion-Akku 770 mAh
Ladestrom 5 V DC / 2 A
Daueraufnahme bis zu 2 Stunden
Betriebszeit Bewegungs-
bis zu 24 Stunden
erkennung
100-240 V AC
Eingang 50/60 Hz
Netzteil
0,3 A
Ausgang 5 V DC / 2 A
Version 4.0
Bluetooth Frequenz 2,402-2,480 GHz
Sendeleistung 6 dBm
Frequenz 2,412-2,480 GHz
Sendeleistung 10 mW
850 / 900 / 1.800 / 1.900 MHz
WLAN
(2G)
Quadband
2.100 MHz (UMTS / 3G)
Standard 802.11 b/g/n
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

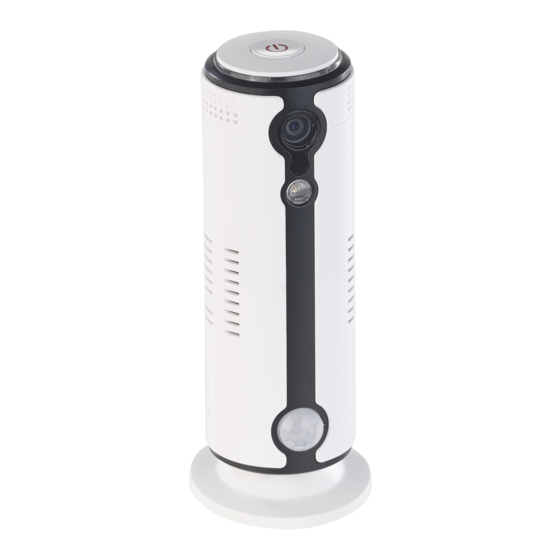

GSM-IP-Überwachungskamera IPC-840.hd
mit Bewegungssensor, für WLAN und 3G-Mobilfunk
Reichweite bis zu 5 m
PIR-Sensor
Erfassungswinkel 120°
Anzahl 1
IR-LED
Reichweite bis zu 5 m
1280 x 720 Pixel @ 25 Bilder/s
Video-Auflösung
854 x 480 Pixel @ 30 Bilder/s
Video-Kompression H.264
Video-Format MJPEG
Blende f/2,8
Brennweite 1,8 mm
Bildwinkel 127°
1/4''-CMOS
Farbsensor
Speicherkarte microSD bis 32 GB
SIM-Karte Micro-SIM
Pre-Recording
Lautsprecher
Mikrofon
microSD-Kartenschacht
SIM-Kartenschacht
Anschlüsse
Micro-USB-Buchse
Strombuchse
USB-Kabel 3 m
Maße mit Ständer (Ø x H) 41 x 127 mm
Gewicht 138 g
Produktdetails
1
2
3
4
5
6
1 Betriebs-LED 7 microSD-Kartenschacht
2 Kamera 8 SIM-Kartenschacht
3 IR-LED 9 Micro-USB-Buchse
4 Lautsprecher 10 Magnetständer
5 Mikrofon 11 Ein/Aus-Taste
6 PIR-Sensor
Schnellstartanleitung – Seite 1
Montage
Magnetständer
Stellen Sie den Magnetständer auf einen ebenen, festen
Untergrund. Platzieren Sie Ihre Überwachungskamera auf dem
Magnetständer.
Wandhalterung
1. Messen Sie den Abstand zwischen den Schraublöchern der
Wandhalterung. Tragen Sie an der gewünschten Stelle im
selben Abstand zwei Bohrlöcher ein.
ACHTUNG!
 Achten Sie darauf, dass an der gewählten
Bohrstelle keine Leitungen oder Rohre verlaufen.

 Dies kann zu Verletzungen oder
Umgebungsschäden führen!
2. Bohren Sie an den markierten Stellen Löcher. Setzen Sie in
jedes Bohrloch einen Dübel ein.
HINWEIS:
Bitte beachten Sie, dass das mitgelieferte
Montagematerial für den gewünschten Anbringungsort
möglicherweise nicht geeignet ist. Passendes
Montagematerial erhalten Sie im Baumarkt.
3. Setzen Sie in jedes Bohrloch eine Schraube ein. Lassen Sie
genug Abstand zwischen Schraubkopf und Wand, dass Sie
die Wandhalterung sicher einhängen können.
7
4. Setzen Sie Ihre Überwachungskamera passend auf die
8
Aufnahme der Wandhalterung. Achten Sie darauf, dass
11 Sicherheitsstift und Aussparungen genau aufeinander liegen.
5. Drehen Sie Ihre Überwachungskamera im Uhrzeigersinn, bis
sie einrastet.
9
6. Hängen Sie die Wandhalterung an den Schraubköpfen auf.
Inbetriebnahme
10
App installieren
Zum Betrieb benötigen Sie eine App, die eine Verbindung
zwischen Ihrem Gerät und Ihrem Mobilgerät herstellen kann. Wir
empfehlen hierzu die kostenlose App Tycam. Suchen Sie diese
im Google Play Store (Android) oder im App Store (iOS) und
installieren Sie sie auf Ihrem Mobilgerät.
© REV3 – 10.08.2018 – BS//MF
NX-4388-675
