Prophet
Instruction Manual | Bedienungsanleitung | Manuel d'utilisation | Manuale di Istruzioni
A
B
C
D
E
F
G
H
I
J

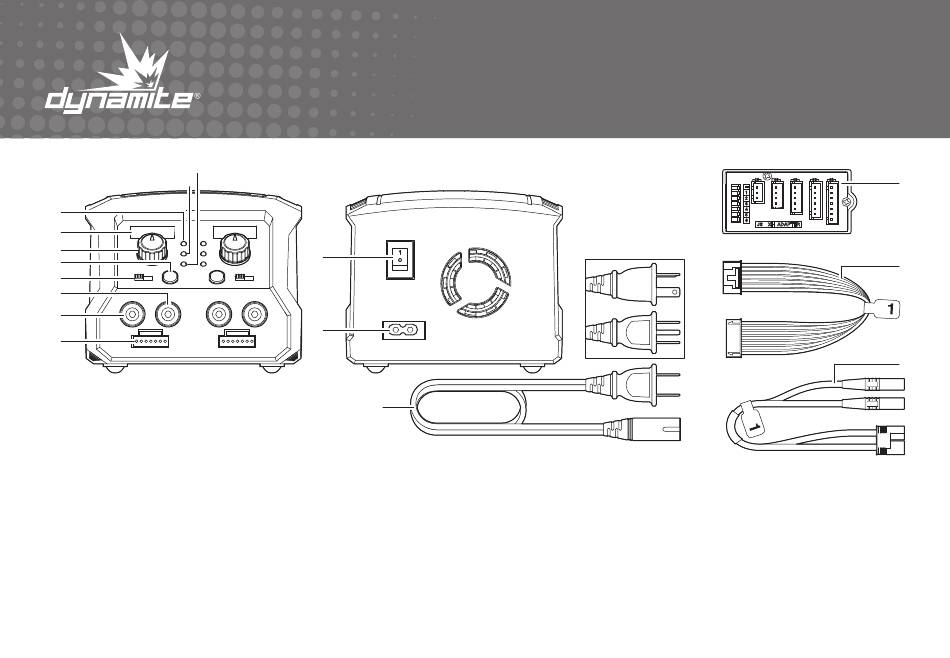

A. Red LED
B. Yellow LED
C. Green LED
D. 4-Digit LED indicator
E. Charge current dial
F. Start/Stop button

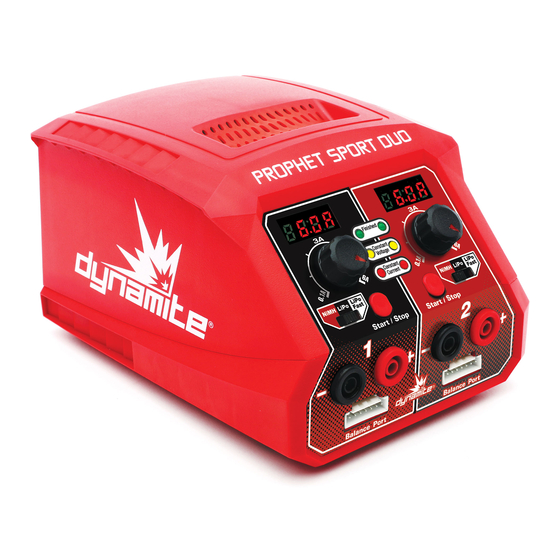

Sport Duo 2x50W AC Battery Charger
™
K
L
M
G. Battery type switch
H. Power output red (+)
I. Power output black (–)
J. Balance circuit adapter board connector
K. Power switch
L. AC power input port
x2
x2
x2
M. AC power cord
N. JST-XH balance adapter x2
O. Balance adapter cable x2
P. Banana to EC3™ charge cable x2
DYNC2025
N
O
P
