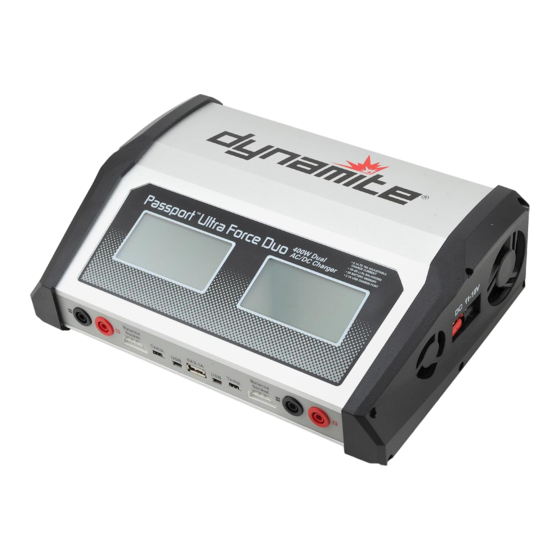

Passport Duo 400W Dual AC/DC Touch Charger
™

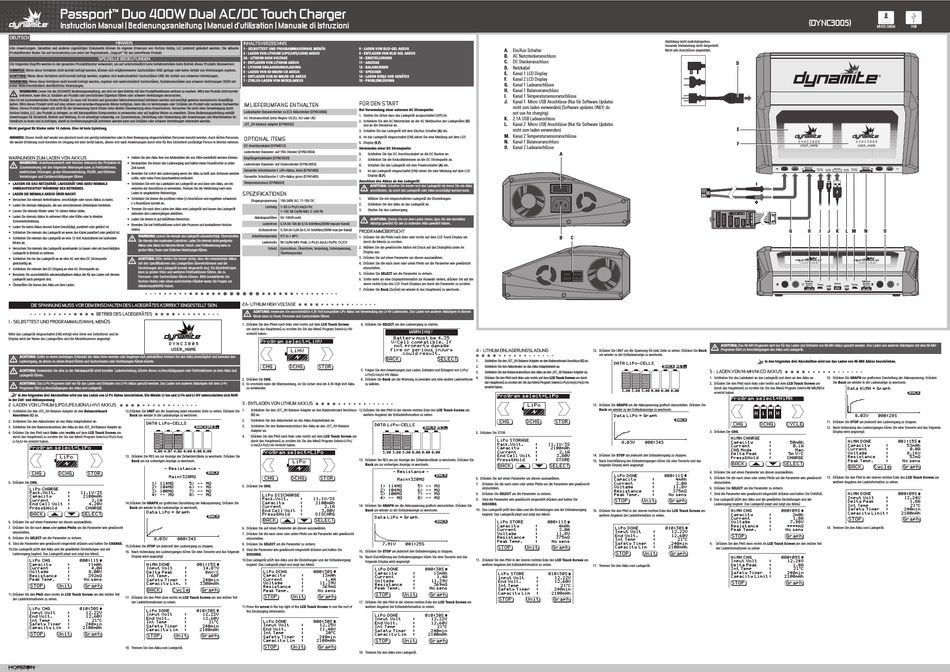

Instruction Manual | Bedienungsanleitung | Manuel d'utilisation | Manuale di Istruzioni
HINWEIS
Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, LLC jederzeit geändert werden. Die aktuelle
Produktliteratur finden Sie auf horizonhobby.com unter der Registerkarte „Support" für das betreffende Produkt.
SPEzIEllE BEDEuTuNgEN
Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit
hoher Wahrscheinlichkeit oberflächliche Verletzungen.
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen vertraut zu machen. Wird das Produkt nicht korrekt
betrieben, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen oder schwere Verletzungen verursachen.
Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt gewisse mechanische Grundfähig-
keiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten
führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung durch
Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält
Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im
Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
HINWEIS: Dieses Gerät darf weder von physisch noch von geistig behinderten oder in ihrer Bewegung eingeschränkten Personen benutzt werden. Auch dürfen Personen,
die weder Erfahrung noch Kenntnis im Umgang mit dem Gerät haben, dieses erst nach Anweisungen durch eine für ihre Sicherheit zuständige Person in Betrieb nehmen.
WArNuNgEN zuM lADEN vON AkkuS
• Halten Sie den Akku fern von Materialien die von Hitze beeinflußt werden können.
WARNUNG: Unaufmerksamkeit oder falscher Gebrauch des Produktes in • Beobachten Sie immer den Ladevorgang und halten einen Feuerlöscher zu jeder
Zusammenhang mit den folgenden Warnungen kann zu Fehlfunktionen,
Zeit bereit.
elektrischen Störungen, große Hitzeentwicklung, FEUER, und tötlichen
• Beenden Sie sofort den Ladevorgang wenn der Akku zu heiß zum Anfassen werden
Verletzungen und Sachbeschädigungen führen.
sollte, oder seine Form (anschwellen) verändert.
• LASSEN SIE DAS NETZGERÄT, LADEGERÄT UND AKKU NIEMALS • Schließen Sie erst das Ladekabel am Ladegerät an und dann den Akku, um ein
UNBEAUFSICHTIGT WÄHREND DES BETRIEBES. verpolen der Anschlüsse zu vermeiden. Trennen Sie die Verbindung nach dem
Laden in umgekehrter Reihenfolge.
• LADEN SIE NIEMALS AKKUS ÜBER NACHT.
• Schließen Sie immer die positiven roten (+) Anschlüsse und negativen schwarzen
• Versuchen Sie niemals tiefentladene, beschädigte oder nasse Akkus zu laden.
(–) Anschlüsse korrekt an.
• Laden Sie niemals Akkupacks, die aus verschiedenen Zellentypen bestehen.
• Trennen Sie nach dem Laden den Akku vom Ladegerät und lassen das Ladegerät
• Lassen Sie niemals Kinder unter 14 Jahren Akkus laden.
zwischen den Ladevorgängen abkühlen.
• Laden Sie niemals Akkus in extremer Hitze oder Kälte oder in direkter
• Laden Sie immer in gut belüfteten Bereichen.
Sonneneinstrahlung.
• Beenden Sie bei Fehlfunktionen sofort alle Prozesse und kontaktieren Horizon
• Laden Sie keine Akkus dessen Kabel beschädigt, punktiert oder gekürzt ist.
Hobby.
• Schließen Sie niemals das Ladegerät an wenn das Kabel punktiert oder gekürzt ist.
WARNUNG: Lassen Sie niemals das Ladegerät unbeaufsichtigt. Überschreiten
• Schließen Sie niemals das Ladegerät an eine 12 Volt Autobatterie bei laufenden
Sie niemals den maximalen Ladestrom. Laden Sie niemals nicht-geeignete
Motor an.
Akkus oder Akkus im falschen Mode. Falsch- oder Fehlbedienung kann zu
• Versuchen Sie niemals das Ladegerät auseinander zu bauen oder ein beschädigtes
großer Hitze, Feuer oder tödlichen Verletzungen führen.
Ladegerät in Betrieb zu nehmen.
• Schließen Sie nie das Ladegerät an an eine AC und eine DC Stromquelle ACHTUNG: Bitte stellen Sie immer sicher, dass die verwendeten Akkus
gleichzeitig an. mit den Spezifikationen des Ladegerätes übereinstimmen und die
Einstellungen des Ladegerät korrekt eingestellt sind. Ein Nichtbfefolgen
• Schließen Sie niemals den DC Eingang an eine AC Stromquelle an.
kann zu großer Hitze und weiteren Fehlfunktionen führen, die zu
• Benutzen Sie ausschließlich wiederaufladbare Akkus die für das Laden mit diesem
Personen- oder Sachschäden führen können. Bitte kontaktieren Sie
Ladegerät auch geeignet sind.
Horizon Hobby oder einen autorisierten Händler wenn Sie Fragen zur
• Überprüfen Sie immer den Akku vor dem Laden.
Akkukompatibilität haben.
DIE SPANNuNg MuSS vOr DEM EINSCHAlTEN DES lADEgräTES kOrrEkT EINgESTEllT SEIN.
BETrIEB DES lADEgEräTES
1 - SElBSTTEST uND PrOgrAMMAuSWAHl MENüS
Wird das Ladegerät eingeschaltet (ON) erfolgt eine Serie von Selbsttests und im
Display wird der Name des Ladegerätes und die Modellnummer angezeigt.
D Y N C 3 0 0 5
USER_NAME
ACHTUNG: Sollte zu einem beliebigen Zeitpunkt der Akku heiss werden oder beginnen sich aufzublähen trennen Sie den Akku unverzüglich und beenden den
Ladevorgang, da dieses zu einem Brand führen und Sachschaden oder Verletzungen führen könnte.
ACHTUNG: Verwenden Sie eine zu der Akkukapazität nicht korrekte Ladeeinstellung, könnte dieses zu Beschädigungen oder Fehlfunktionen an dem Akku und
Ladegerät führen.
ACHTUNG: Das Li-Po Programm darf nur für das Laden und Entladen von Li-Po Akkus genutzt werden. Das Laden von anderen Akkutypen mit dem Li-Po
Programm führt zu Beschädigungen des Akku und Ladegerät.
In den folgenden drei Abschnitten wird nur das Laden von Li-Po Akkus beschrieben. Die Menüs Li-Ion und Li-Fe und Li-HV unterscheiden sich NUR
in der Zell- und Akkuspannung
2 -lADEN vON lITHIuM (lIPO/lIfE/lIION/lI-Hv) AkkuS
1. Schließen Sie den JST_XH Balance Adapter an den Balancerboard 12. Drücken Sie UNIT um die Spannung jeder einzelnen Zelle zu sehen. Drücken Sie
Anschluss (C) an. Back um wieder in die Ladeanzeige zu wechseln.
2. Schließen Sie den Akkustecker an das Akku-Adapterkabel an.
DATA LiPo–CELLS
3. Schließen Sie den Balanceranschluss des Akku an den JST_XH Balance Adapter an.
4. Drücken Sie den Pfeil nach links oder rechts auf dem LCD Touch Screen um
durch das Hauptmenü zu scrollen bis Sie das Menü Program Select=Li-Po/Li-Ion/
Li-Fe/Li-Hv erreicht haben.
Program select=LiPo
4.08 4.07 4.06 0.00 0.00 0.00
LiPo 13. Drücken Sie RES um zur Anzeige der Zellwiderstände zu wechseln. Drücken Sie
Back um zur vorherigen Anzeige zu wechseln.
– Resistance –
CHG DCHG STOR
Main:320MΩ
5. Drücken Sie CHG.
1> 114MΩ
2> 104 MΩ
LiPo CHARGE
3> 100 MΩ
Pack.Volt. : 11.1V/3S
4> -- MΩ
Capacity : 2100mAh
Current : 2.1A
14. Drücken Sie GRAPH zur grafischen Darstellung der Akkuspannung. Drücken Sie
End Cell Volt : 4.20V
Press&Hold : CHARGE
Back um wieder in die Ladeanzeige zu wechseln.
Data LiPo = Graph
BACK SELECT
6. Drücken Sie auf einen Parameter um diesen auszuwählen.
7. Drücken Sie die nach oben oder unten Pfeile um die Parameter wie gewünscht
einzustellen.
8. Drücken Sie SELECT um die Parameter zu sichern.
8.03V 000:34S
9. Sind die Parameter wie gewünscht eingestellt drücken und halten Sie CHARGE.
15. Drücken Sie STOP um jederzeit den Ladevorgang zu stoppen.
10. Das Ladegerät prüft den Akku und die gewählten Einstellungen und der
16. Nach Vollendung des Ladevorganges hören Sie eine Tonserie und das folgende
Ladevorgang beginnt. Das Ladegerät piept und zeigt das Menü:
Display wird angezeigt:
LiPo CHG 000:11S
Capacity : 11mAh NiMH DONE
Current : 4.0A Input Volt :
Voltage : 8.00V
Delta Peak :
Resistance : 392mΩ Int Temp. :
Peak Temp. : No sens Safety Timer :
Capacity Lim. :
STOP Unit Graph
BACK Cycle
11. Drücken Sie den Pfeil oben rechts im LCD Touch Screen um den letzten Teil
17. Drücken Sie den Pfeil oben rechts im LCD Touch Screen um den letzten Teil
der Ladeinformationen zu sehen.
der Ladeinformationen zu sehen.
LiPo CHG 010:30S
LiPo DONE
Input Volt : 12.22V
Input Volt :
End Volt. : 12.60V
End Volt. :
Int Temp : 21ºC
Int Temp :
Safety Timer : 240min
Safety Timer :
Capacity Lim : 2100mAh
Capacity Lim :
STOP Unit Graph
STOP Unit
18. Trennen Sie den Akku vom Ladegerät.
INHAlTSvErzEICHNIS
1 - SELBSTTEST UND PROGRAMMAUSWAHL MENÜS 8 - LADEN VON BLEI-GEL AKKUS
2 - LADEN VON LITHIUM (LIPO/LIFE/LIION) AKKUS 9 - ENTLADEN VON BLEI-GEL AKKUS
2A - LITHIUM HIGH VOLTAGE 10 - EINSTELLUNGEN
3 - ENTLADEN VON LITHIUM AKKUS 11 - ANZEIGE
4 - LITHIUM EINLAGERUNGSLADUNG 12 - BALANCIEREN
5 - LADEN VON NI-MH/NI-CD AKKUS 13 - SPEICHER
6 - ENTLADEN VON NI-MH/NI-CD AKKUS 14 - LADEN EINES USB GERÄTES
7 - ZyKLUS-LADEN VON NICKELAKKUS 15 - PROBLEMLöSUNG
für DEN STArT
IM lIEfEruMfANg ENTHAlTEN
Bei Verwendung einer externen AC Stromquelle:
Ladeadapter Bananestecker zu EC3 Akkustecker (DYNC0066)
1. Stellen Sie sicher dass das Ladegerät ausgeschaltet (OFF) ist.
AC Stromanschluß (eine Region US,EU, AU oder UK)
2. Schließen Sie den AC Netzstecker an der AC Netzbuchse des Ladegerätes (D)
JST_XH balance adapter (DYN5032)
und an die Steckdose an.
3. Schalten Sie das Ladegerät mit dem Ein/Aus Schalter (A) ein.
4. Ist das Ladegerät eingeschaltet (ON) sehen Sie eine Meldung auf dem LCD
OPTIONAl ITEMS
5. Display (E,F).
DC Anschlusskabel (DYN4012)
Verwenden einer DC Stromquelle:
Ladestecker Bananen- auf TRA Stecker (DYNC0054)
6. Schließen Sie das DC Anschlusskabel an die DC Buchse an.
Empfängerladekabel (DYNC0033)
7. Schließen Sie die Krokodilklemmen an die DC Stromquelle an.
Ladestecker Bananen- auf Deansstecker (DYNC0053)
8. Schalten Sie das Ladegerät mit dem Powerschalter (A) ein.
Dynamite Schutztasche f. LiPo-Akkus, klein (DYN1400)
9. Ist das Ladegerät eingeschaltet (ON) sehen Sie eine Meldung auf dem LCD
Display (E,F).
Dynamite Schutztasche f. LiPo-Akkus gross (DYN1405)
Anschluss des Akkus an das Ladegerät:
Temperatursensor (DYN5033)
SPEzIfIkATIONEN
1. Wählen Sie mit eingeschalteten Ladegerät die Einstellungen.
Eingangsspannung 100-240V AC; 11-18V DC
2. Schließen Sie den Akku an das Ladegerät an.
Leistung 1–6S Li-Po/Li-Ion/Li-Fe;
3. Starten Sie den Ladevorgang.
1–10C Ni-Cd/Ni-MH; 2–24V Pb
Akkukapazitäten 50–10000 mAh
Ladestrom 0,1A bis 10A (in 0,1A Schritten/200W max per Kanal)
Entladestrom 0,10A bis 5,0A (in 0,1A Schritten/200W max per Kanal)
PrOgrAMMüBErSICHT
Arbeitstemperatur 0ºC to + 40ºC
1. Drücken Sie die Pfeile nach links oder rechts auf dem LCD Touch Display um
Lademodis Ni-Cd/Ni-MH: Peak; Li-Po/Li-Ion/Li-Fe/Pb: CC/CV durch die Menüs zu scrollen.
Schutz Kurzschluss, Überstrom, Verpolung, Unterspannung, 2. Wählen Sie die gewünschte Aktion mit Druck auf das Dialogfeld unten im
Display aus.
Übertemperatur
3. Drücken Sie auf einen Parameter um diesen auszuwählen.
4. Drücken Sie die nach oben oder unten Pfeile um die Parameter wie gewünscht
einzustellen.
5. Drücken Sie SELECT um die Parameter zu sichern.
6. Sollte mehr als eine Displayinformation zur Auswahl stehen, drücken Sie auf die
obere rechte Ecke des LCD Touch Displays um durch die Parameter zu scrollen.
7. Drücken Sie Back (Zurück) um wieder in das Hauptmenü zu wechseln.
2A- lITHIuM HIgH vOlTAgE
ACHTUNG: erwenden Sie ausschließlich 4.35 Volt kompatible LiPo Akkus bei Verwendung des Li-HV Lademodes. Das Laden von anderen Akkutypen in diesem
Mode kann zu Feuer, Personen und Sachschäden führen
1. Drücken Sie den Pfeiel nach links oder rechts auf dem LCD Touch Screen 4. Drücken Sie SELECT um den Ladevergang zu starten.
um durch das Hauptmenü zu scrollen bis Sie das Menü Program Select=Li-HV
erreicht haben.
Program select=LiHV
LiHV
CHG DCHG STOR
5. Folgen Sie den Anweisungen zum Laden, Entladen und Einlagern von Li-Po/
Li-Fe/Li-Ion/LI-HV Akkus.
2. Drücken Sie CHG. 6. Drücken Sie Back um die Warnung zu beenden und eine andere Lademethode
3. Es erscheint dann die Warnmeldung, ob Sie sicher sind ein 4.35 High Volt Akku zu wählen.
zu verwenden.
3 - ENTlADEN vON lITHIuM AkkuS
1. Schließen Sie den JST_XH Balance Adapter an den Balancerboard Anschluss 12. Drücken Sie den Pfeil in der oberen rechten Ecke des LCD Touch Screen um
(C) an. weitere Angaben der Entladeinformation zu sehen.
2. Schließen Sie den Akkustecker an das Akku-Adapterkabel an.
BACK RES. 3. Schließen Sie den Balanceranschluss des Akku an den JST_XH Balance
Adapter an.
4. Drücken Sie den Pfeil nach links oder rechts auf dem LCD Touch Screen um
durch das Hauptmenü zu scrollen bis Sie das Menü Program Select=Li-Po/
Li-Ion/Li-Fe/Li-Hv erreicht haben.
Program select=LiPo
13. Drücken Sie RES um zur Anzeige der Zellwiderstände zu wechseln. Drücken Sie
LiPo
Back um zur vorherigen Anzeige zu wechseln.
BACK
CHG DCHG STOR
5> -- MΩ
5. Drücken Sie CHG.
6> -- MΩ
7> -- MΩ
8> -- MΩ
LiPo DISCHARGE
Pack.Volt. : 11.1V/3S
Capacity : 2100mAh
Current : 2.1A 14. Drücken Sie GRAPH um die Akkuspannung grafisch darzustellen. Drücken Sie
End Cell Volt : 3.80V Back um wieder zu der Entladeanzeige zu wechseln.
Press&Hold : DISCHRG
BACK
BACK SELECT
6. Drücken Sie auf einen Parameter um diesen auszuwählen.
7. Drücken Sie die nach oben oder unten Pfeile um die Parameter wie gewünscht
einzustellen.
8. Drücken Sie SELECT um die Parameter zu sichern.
9. Sind die Parameter wie gewünscht eingestellt drücken und halten Sie
15. Drücken Sie STOP um jederzeit den Entladevorgang zu stoppen.
DISCHRG.
16. Nach Durchführung des Entladevorganges hören Sie eine Tonserie und das
10. Das Ladegerät prüft den Akku und die Einstellungen und der Entladevorgang
folgende Display wird angezeigt:
001:15S
beginnt. Das Ladegerät piept und zeigt das Menü:
14.8?V
LiPo DCHG 000:30S
8mV/C
60F Capacity : 13mAh
240min Current : 1.4A
Voltage : 11.39V
3300mAh
Resistance : 369mΩ
Graph
Peak Temp. : No sens
STOP Unit Graph
17. Drücken Sie den Pfeil in der oberen rechten Ecke des LCD Touch Screen um
11. Press the arrow in the top right of the LCD Touch Screen to see the rest of weitere Angaben der Entladeinformation zu sehen.
010:30S
the Discharging information.
12.22V
12.60V
LiPo DONE 000:30S
21ºC
240min Input Volt : 12.25V
2100mAh End Volt. : 11.40V
Int Temp : 20ºC
Graph
Safety Timer : 240min
Capacity Lim : 2100mAh
STOP Unit Graph
18. Trennen Sie den Akku vom Ladegerät.
A. Ein/Aus Schalter
B. AC Netzsteckeranschluss
C. DC Steckeranschluss
D. Netzkabel
E. Kanal 1 LCD Display
F.
Kanal 2 LCD Display
G. Kanal 1 Ladeanschlüsse
H. Kanal 1 Balanceranschluss
I. Kanal 1 Temperatursensoranschlüsse
J. Kanal 1 Micro USB Anschlüsse (Nur für Software Updates
nicht zum laden verwenden) (Software updates ONLY; do
not use for charging)
K. 2.1A USB Ladeanschluss
L. Kanal 2 Micro USB Anschlüsse (Nur für Software Updates
nicht zum laden verwenden)
M. Kanal 2 Temperatursensoranschlüsse
N. Kanal 1 Balanceranschluss
O. Kanal 2 Ladeanschlüsse
ACHTUNG: Schalten Sie immer erst das Ladegerät ein bevor Sie ein Akku
anschließen, da sonst das Ladegerät oder Akku beschädigt werden kann.
ACHTUNG: Stellen Sie vor dem Laden sicher, dass Sie den korrekten
Akkutyp gewählt für den zu ladenden Akku gewählt haben..
WARNING!
Battery must be 4.35
V/Cell compatible. If
not property damage
fire or serious injury
4 - lITHIuM EINlAgEruNgSlADuNg
could result.
BACK SELECT
1. Schließen Sie den JST_XH Balance Adapter an den Balancerboard Anschluss (C) an.
2. Schließen Sie den Akkustecker an das Akku-Adapterkabel an.
3. Schließen Sie den Balanceranschluss des Akku an den JST_XH Balance Adapter an.
4. Drücken Sie den Pfeil nach links oder rechts auf dem LCD Touch Screen um durch
das Hauptmenü zu scrollen bis Sie das Menü Program Select=Li-Po/Li-Ion/Li-Fe/Li-Hv
erreicht haben.
Program select=LiPo
LiPo
CHG DCHG
DATA LiPo–CELLS
BACK RES.
5. Drücken Sie STOR.
LiPo STORAGE
Pack.Volt. : 11.1V/3S
Capacity :
Current :
3.80 3.80 3.80 0.00 0.00 0.00
End Cell Volt :
Press&Hold :
BACK SELECT
– Resistance –
BACK
6. Drücken Sie auf einen Parameter um diesen auszuwählen.
Main:320MΩ
7. Drücken Sie die nach oben oder unten Pfeile um die Parameter wie gewünscht
1> 114MΩ 5> -- MΩ
einzustellen.
2> 104 MΩ 6> -- MΩ
3> 100 MΩ 7> -- MΩ
8. Drücken Sie SELECT um die Parameter zu sichern.
4> -- MΩ 8> -- MΩ
9. Sind die Parameter wie gewünscht eingestellt drücken und halten Sie
DISCHRG.
10. Das Ladegerät prüft den Akku und die Einstellungen und der Entladevorgang
beginnt. Das Ladegerät piept und zeigt das Menü:
Data LiPo = Graph
BACK
LiPo STORE 000:11S
Capacity :
Current :
Voltage :
Resistance :
Peak Temp. :
7.91V 001:25S
STOP Unit
11. Drücken Sie den Pfeil in der oberen rechten Ecke des LCD Touch Screen um
weitere Angaben der Entladeinformation zu sehen.
LiPo DONE 000:30S
Capacity : 13mAh
LiPo STORE 010:30S
Current : 1.4A
Input Volt :
Voltage : 11.39V
End Volt. :
Resistance : 369mΩ
Int Temp :
Peak Temp. : No sens
Safety Timer :
STOP Unit Graph Capacity Lim :
STOP Unit
LiPo DONE 010:30S
Input Volt : 12.22V
End Volt. : 12.60V
Int Temp : 21ºC
Safety Timer : 240min
Capacity Lim : 2100mAh
STOP Unit Graph
Abbildung nicht maßstabsgetreu.
Gesamte Verkabelung nicht dargestellt.
Nicht alle Anschlüsse abgebildet.
A
B C
ACHTUNG: Das Ni-MH Programm darf nur für das Laden und Entladen von Ni-MH Akkus genutzt werden. Das Laden von anderen Akkutypen mit dem Ni-MH
12. Drücken Sie UNIT um die Spannung für jede Zelle zu sehen. Drücken Sie Back Programm führt zu Beschädigungen des Akku und Ladegerät.
um wieder zu der Entladeanzeige zu wechseln.
DATA LiPo–CELLS
BACK RES.
5 - lADEN vON NI-MH/NI-CD AkkuS
1. Schließen Sie das Ladekabel an das Ladegerät und dann an den Akku an.
2. Drücken Sie den Pfeil nach links oder rechts auf dem LCD Touch Screen um
durch das Hauptmenü zu scrollen bis Sie das Menü Program Select=Ni-Mh/NiCd
3.80 3.80 3.80 0.00 0.00 0.00
erreicht haben
13. Drücken Sie GRAPH um die Akkuspannung grafisch darzustellen. Drücken Sie
Back um wieder zu der Entladeanzeige zu wechseln.
Data LiPo = Graph
BACK
STOR
3. Drücken Sie CHG.
8.03V 000:34S
2100mAh
2.1A
3.80V 14. Drücken Sie STOP um jederzeit den Entladevorgang zu stoppen.
STORE
15. Nach Durchführung des Entladevorganges hören Sie eine Tonserie und das
folgende Display wird angezeigt:
4. Drücken Sie auf einen Parameter um diesen auszuwählen.
LiPo DONE 000:11S
5. Drücken Sie die nach oben oder unten Pfeile um die Parameter wie gewünscht
Capacity : 4mAh
Current : 2.0A einzustellen.
Voltage : 11.8V
6. Drücken Sie SELECT um die Parameter zu sichern.
Resistance : 375mΩ
Peak Temp. : No sens 7. Sind die Parameter wie gewünscht eingestellt drücken und halten Sie CHARGE.
STOP Unit Graph 8. Das Ladegerät prüft den Akku und die gewählten Einstellungen und der
Ladevorgang beginnt. Das Ladegerät piept und zeigt das Menü:
16. Drücken Sie den Pfeil in der oberen rechten Ecke des LCD Touch Screen um
weitere Angaben der Ladeinformation zu sehen.
4mAh
LiPo DONE 010:30S
2.0A
Input Volt : 12.22V
11.8V
End Volt. : 12.60V
375mΩ
Int Temp : 21ºC
No sens
Safety Timer : 240min
9. Drücken Sie den Pfeil oben rechts im LCD Touch Screen um den letzten Teil
Graph
Capacity Lim : 2100mAh
der Ladeinformationen zu sehen
STOP Unit Graph
17. Trennen Sie den Akku vom Ladegerät.
12.22V
12.60V
21ºC
240min
2100mAh
Graph
(DYNC3005)
D
E
F
G H I J K L M N O
In den folgenden drei Abschnitten wird nur das Laden von Ni-MH Akkus beschrieben.
10. Drücken Sie GRAPH zur grafischen Darstellung der Akkuspannung. Drücken
Sie Back um wieder in die Ladeanzeige zu wechseln.
Data NiMH = Graph
BACK
Program select=NiMH
N i M H
8.03V 000:28S
11. Drücken Sie STOP um jederzeit den Ladevorgang zu stoppen.
CHG DCHG CYCLE
12. Nach Vollendung des Ladevorganges hören Sie eine Tonserie und das folgende
Display wird angezeigt:
NiMH CHARGE
NiMH DONE 001:15S
Capacity : 50mAh
Current : 0.1A Capacity : 53mAh
CHG Mode : Man Current : 0.0A
Voltage : 8.16V
Delta Peak : 5m V/C
Resistance : 53mΩ
Press&Hold : CHARGE
Peak Temp. : No sens
BACK SELECT
BACK Cycle Graph
13. Drücken Sie den Pfeil in der oberen rechten Ecke des LCD Touch Screen um
weitere Angaben der Ladeinformation zu sehen.
NiMH DONE 000:09S
Input Volt : 12.24V
Delta Peak : 1.8A
Int Temp : 21ºC
Safety Timer : 240min
NiMH CHG 000:09S
Capacity Limit : 2100mAh
Capacity : 2mAh
Current : 1.8A STOP Graph
Voltage : 7.98V
Resistance : ****mΩ
14. Trennen Sie den Akku vom Ladegerät.
Peak Temp. : No sens
STOP Graph
NiMH CHG 000:09S
Input Volt : 12.24V
Delta Peak : 1.8A
Int Temp : 21ºC
Safety Timer : 240min
Capacity Limit : 2100mAh
STOP Graph
