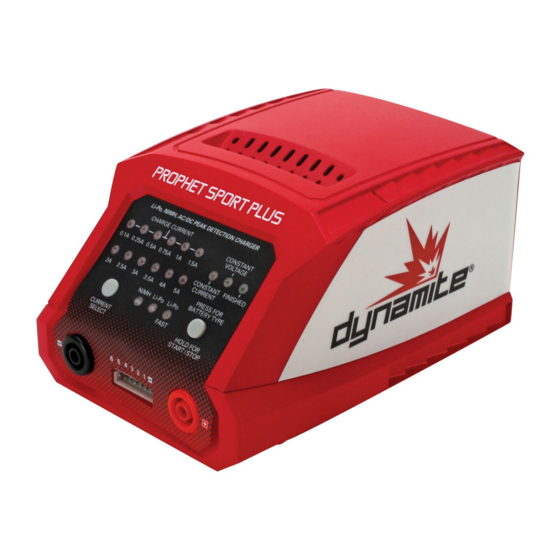

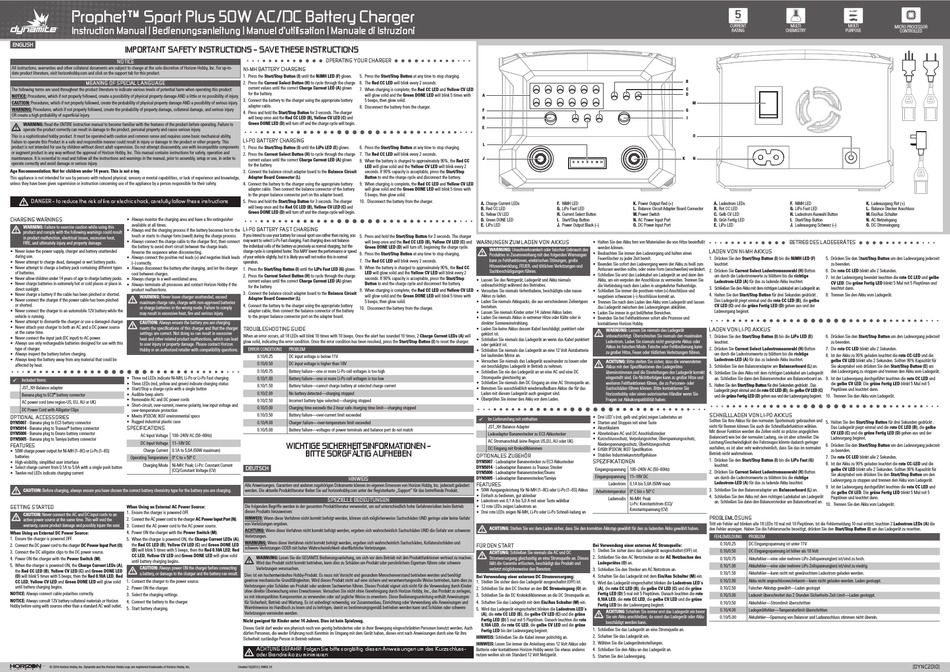

Prophet™ Sport Plus 50W AC/DC Battery Charger
Instruction Manual | Bedienungsanleitung | Manuel d'utilisation | Manuale di Istruzioni
IMPOrTANT SAfETY INSTruCTIONS – SAvE THESE INSTruCTIONS
NOTICE
All instructions, warranties and other collateral documents are subject to change at the sole discretion of horizon hobby, Inc. For up-to-
date product literature, visit horizonhobby.com and click on the support tab for this product.
MEANINg Of SPECIAl lANguAgE
The following terms are used throughout the product literature to indicate various levels of potential harm when operating this product:
NOTICE: Procedures, which if not properly followed, create a possibility of physical property damage AND a little or no possibility of injury.
CAUTION: Procedures, which if not properly followed, create the probability of physical property damage AND a possibility of serious injury.
WARNING: Procedures, which if not properly followed, create the probability of property damage, collateral damage, and serious injury
OR create a high probability of superficial injury.
WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product before operating. Failure to
operate the product correctly can result in damage to the product, personal property and cause serious injury.
This is a sophisticated hobby product. It must be operated with caution and common sense and requires some basic mechanical ability.
Failure to operate this Product in a safe and responsible manner could result in injury or damage to the product or other property. This
product is not intended for use by children without direct adult supervision. Do not attempt disassembly, use with incompatible components
or augment product in any way without the approval of horizon hobby, Inc. This manual contains instructions for safety, operation and
maintenance. It is essential to read and follow all the instructions and warnings in the manual, prior to assembly, setup or use, in order to
operate correctly and avoid damage or serious injury.
Age Recommendation: Not for children under 14 years. This is not a toy.
This appliance is not intended for use by persons with reduced physical, sensory or mental capabilities, or lack of experience and knowledge,
unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.
DANgEr – to reduce the risk of fire or electric shock, carefully follow these instructions
CHArgINg WArNINgS • Always monitor the charging area and have a fire extinguisher
available at all times.
WARNING: Failure to exercise caution while using this
• Always end the charging process if the battery becomes hot to the
product and comply with the following warnings could result
touch or starts to change form (swell) during the charge process.
in product malfunction, electrical issues, excessive heat,
• Always connect the charge cable to the charger first, then connect
FIRE, and ultimately injury and property damage.
the battery to avoid short circuit between the charge leads.
• Never leave the power supply, charger and battery unattended
Reverse the sequence when disconnecting.
during use.
• Always connect the positive red leads (+) and negative black leads
• Never attempt to charge dead, damaged or wet battery packs. (–) correctly.
• Never attempt to charge a battery pack containing different types
• Always disconnect the battery after charging, and let the charger
of batteries.
cool between charges.
• Never allow children under 14 years of age to charge battery packs.
• Always charge in a well-ventilated area.
• Never charge batteries in extremely hot or cold places or place in
• Always terminate all processes and contact horizon hobby if the
direct sunlight.
product malfunctions.
• Never charge a battery if the cable has been pinched or shorted.
WARNING: Never leave charger unattended, exceed
• Never connect the charger if the power cable has been pinched
maximum charge rate, charge with non-approved batteries
or shorted.
or charge batteries in the wrong mode. Failure to comply
• Never connect the charger to an automobile 12V battery while the
may result in excessive heat, fire and serious injury.
vehicle is running.
• Never attempt to dismantle the charger or use a damaged charger.
CAUTION: Always ensure the battery you are charging
• Never attach your charger to both an AC and a DC power source
meets the specifications of this charger and that the charger
at the same time.
settings are correct. Not doing so can result in excessive
• Never connect the input jack (DC input) to AC power.
heat and other related product malfunctions, which can lead
• Always use only rechargeable batteries designed for use with this
to user injury or property damage. Please contact horizon
type of charger.
hobby or an authorized retailer with compatibility questions.
• Always inspect the battery before charging.
• Always keep the battery away from any material that could be
affected by heat.
• Three red lEDs indicate Ni-Mh, li-Po or li-Po Fast charging
3 Included Items:
• Three lEDs (red, yellow and green) indicate charging status
JsT_Xh Balance adapter
• start/stop a charge cycle with a single button
Banana plug to EC3 battery connector • Audible beep alerts
™
• Removable AC and DC power cords
AC power cord (one region-Us, EU, AU or UK)
• short-circuit, over-current, reverse polarity, low input voltage and
DC Power Cord with Alligator Clips
over-temperature protection
OPTIONAl ACCESSOrIES • Meets IP33CW, IK07 environmental specs
• Rugged industrial plastic case
DYN5007 - Banana plug to EC3 battery connector
SPECIfICATIONS
DYN5014 - Banana plug to Traxxas ® battery connector
DYN5006 - Banana plug to Deans battery connector
AC Input Voltage 100–240V AC (50–60hz)
DYN5005 - Banana plug to Tamiya battery connector
DC Input Voltage 11–18V DC
fEATurES
Charge Current 0.1A to 5.0A (50W maximum)
• 50W charge power output for Ni-Mh (1–8C) or li-Po (1–6s)
batteries
Operating Temperature 0º C to + 50º C
• high-visibility, simplified user interface
Charging Mode Ni-Mh: Peak; li-Po: Constant Current
• select charge current from 0.1A to 5.0A with a single push button
(CC)/Constant Voltage (CV)
• Twelve red lEDs indicate charging current
CAUTION: Before charging, always ensure you have chosen the correct battery chemistry type for the battery you are charging.
gETTINg STArTED When Using an External AC Power Source:
1. Ensure the charger is powered OFF.
CAUTION: Never connect the AC and DC input cords to an
active power source at the same time. This will void the 2. Connect the AC power cord to the charger AC Power Input Port (N).
warranty, cause product damage and possibly injure the user. 3. Connect the AC power cord to the AC power source.
When Using an External DC Power Source: 4. Power ON the charger with the Power Switch (M).
1. Ensure the charger is powered OFF.
5. When the charger is powered ON, the Charge Current LEDs (A),
the Red CC LED (B), Yellow CV LED (C) and Green DONE LED
2. Connect the DC power cord to the charger DC Power Input Port (O).
(D) will blink 5 times with 5 beeps, then the Red 0.10A LED, Red
3. Connect the DC alligator clips to the DC power source.
CC LED, Yellow CV LED and Green DONE LED will glow solid
4. Power ON the charger with the Power Switch (M).
until battery charging begins.
5. When the charger is powered ON, the Charge Current LEDs (A),
CAUTION: Always power ON the charger before connecting
the Red CC LED (B), Yellow CV LED (C) and Green DONE LED
a battery, or damage to the charger and the battery can result.
(D) will blink 5 times with 5 beeps, then the Red 0.10A LED, Red
CC LED, Yellow CV LED and Green DONE LED will glow solid 1. Connect the charger to the power source.
until battery charging begins.
2. Power ON the charger.
NOTICE: Always connect cable polarities correctly.
3. select the charging settings.
NOTICE: Always consult 12V battery collateral materials or horizon
4. Connect the battery to the charger.
hobby before using with sources other than a standard AC wall outlet.
5. start battery charging.
© 2014 horizon hobby, Inc. Dynamite and the horizon hobby logo are registered trademarks of horizon hobby, Inc.
OPErATINg YOur CHArgEr
NI-MH BATTErY CHArgINg
1. Press the Start/Stop Button (I) until the NiMH LED (F) glows. 5. Press the Start/Stop Button at any time to stop charging.
2. Press the Current Select Button (H) to cycle through the charge 6. The Red CC LED will blink every 2 seconds.
current values until the correct Charge Current LED (A) glows
7. When charging is complete, the Red CC LED and Yellow CV LED
for the battery.
will glow solid and the Green DONE LED will blink 5 times with
3. Connect the battery to the charger using the appropriate battery 5 beeps, then glow solid.
adapter cable.
8. Disconnect the battery from the charger.
4. Press and hold the Start/Stop Button for 3 seconds. The charger
will beep once and the Red CC LED (B), Yellow CV LED (C) and
Green DONE LED (D) will turn off and the charge cycle will begin.
lI-PO BATTErY CHArgINg
1. Press the Start/Stop Button (I) until the LiPo LED (E) glows. 6. Press the Start/Stop Button at any time to stop charging.
2. Press the Current Select Button (H) to cycle through the charge 7. The Red CC LED will blink every 2 seconds.
current values until the correct Charge Current LED (A) glows
8. When the battery is charged to approximately 90%, the Red CC
for the battery.
LED will glow solid and the Yellow CV LED will blink every 2
3. Connect the balance circuit adapter board to the Balance Circuit seconds. If 90% capacity is acceptable, press the Start/Stop
Adapter Board Connector (L). Button to end the charge cycle and disconnect the battery.
9. When charging is complete, the Red CC LED and Yellow CV LED
4. Connect the battery to the charger using the appropriate battery
adapter cable. Then connect the balance connector of the battery will glow solid and the Green DONE LED will blink 5 times with
to the proper balance connector port on the adapter board. 5 beeps, then glow solid.
5. Press and hold the Start/Stop Button for 3 seconds. The charger 10. Disconnect the battery from the charger.
will beep once and the Red CC LED (B), Yellow CV LED (C) and
Green DONE LED (D) will turn off and the charge cycle will begin.
lI-PO BATTErY fAST CHArgINg
If you intend to use your battery for casual sport use rather than racing, you
5. Press and hold the Start/Stop Button for 3 seconds. The charger
may want to select li-Po Fast charging. Fast charging does not balance
will beep once and the Red CC LED (B), Yellow CV LED (C) and
the individual cells of the battery as precisely as normal charging, but the
Green DONE LED (D) will turn off, beginning the charge cycle.
charge cycle is completed faster. This MAy lower the performance or speed
6. Press the Start/Stop Button at any time to stop charging.
of your vehicle slightly, but it is likely you will not notice this in normal
7. The Red CC LED will blink every 2 seconds.
operation.
8. When the battery is charged to approximately 90%, the Red CC
1. Press the Start/Stop Button (I) until the LiPo Fast LED (G) glows.
LED will glow solid and the Yellow CV LED will blink every 2
2. Press the Current Select Button (H) to cycle through the charge
seconds. If 90% capacity is acceptable, press the Start/Stop
current values until the correct Charge Current LED (A) glows
Button to end the charge cycle and disconnect the battery.
for the battery.
9. When charging is complete, the Red CC LED and Yellow CV LED
3. Connect the balance circuit adapter board to the Balance Circuit
will glow solid and the Green DONE LED will blink 5 times with
Adapter Board Connector (L).
5 beeps, then glow solid.
4. Connect the battery to the charger using the appropriate battery
10. Disconnect the battery from the charger.
adapter cable, then connect the balance connector of the battery
to the proper balance connector port on the adapter board.
TrOuBlESHOOTINg guIDE
When an error occurs, all 18 lEDs will blink 10 times with 10 beeps. Once the alert has sounded 10 times, 2 Charge Current LEDs (A) will
glow solid, indicating the error condition. Once the error condition has been resolved, press the Start/Stop Button (I) to reset the charger.
ERROR CONDITIONs PROBlEM
0.10/0.25 DC input voltage is below 11V
0.10/0.50 DC input voltage is higher than 18V
0.10/0.75 Battery failure—one or more li-Po cell voltages is too high
0.10/1.00 Battery failure—one or more li-Po cell voltages is too low
0.10/1.50 Battery failure—cannot charge battery at selected charge current
0.10/2.00 No battery detected—charging stopped
0.10/2.50 Incorrect battery type selected—charging stopped
0.10/3.00 Charging time exceeds the 2-hour safe charging time limit—charging stopped
0.10/3.50 Battery failure—over-current limit exceeded
0.10/4.00 Charger failure—over-temperature limit exceeded
0.10/5.00 Battery failure—voltages of power terminals and balance port do not match
WICHTIgE SICHErHEITSINfOrMATIONEN –
BITTE SOrgfälTIg AufHEBEN
HINWEIS
Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von horizon hobby, Inc. jederzeit geändert
werden. Die aktuelle Produktliteratur finden sie auf horizonhobby.com unter der Registerkarte „support" für das betreffende Produkt.
SPEZIEllE BEDEuTuNgEN
Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb
dieses Produkts hinzuweisen:
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise sachschäden UND geringe oder keine Gefahr
von Verletzungen ergeben.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich sachschäden UND die Gefahr von schweren
Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich sachschäden, Kollateralschäden und
schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.
WARNUNG: lesen sie die GEsAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen vertraut zu machen.
Wird das Produkt nicht korrekt betrieben, kann dies zu schäden am Produkt oder persönlichem Eigentum führen oder schwere
Verletzungen verursachen.
Dies ist ein hochentwickeltes hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt
gewisse mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu
Verletzungen oder schäden am Produkt oder anderen sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder
ohne direkte Überwachung eines Erwachsenen. Versuchen sie nicht ohne Genehmigung durch horizon hobby, Inc., das Produkt zu zerlegen,
es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen
für sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und
Warnhinweise im handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und schäden oder schwere
Verletzungen vermieden werden.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
Dieses Gerät darf weder von physisch noch von geistig behinderten oder in ihrer Bewegung eingeschränkten Personen benutzt werden. Auch
dürfen Personen, die weder Erfahrung noch Kenntnis im Umgang mit dem Gerät haben, dieses erst nach Anweisungen durch eine für ihre
sicherheit zuständige Person in Betrieb nehmen.
ACHTuNg gEfAHr! Folgen Sie bitte sorgfältig diesen Anweisungen um das Kurzschluss-
oder Brandrisiko zu minimieren
Created 10/2013 | 39492.1X

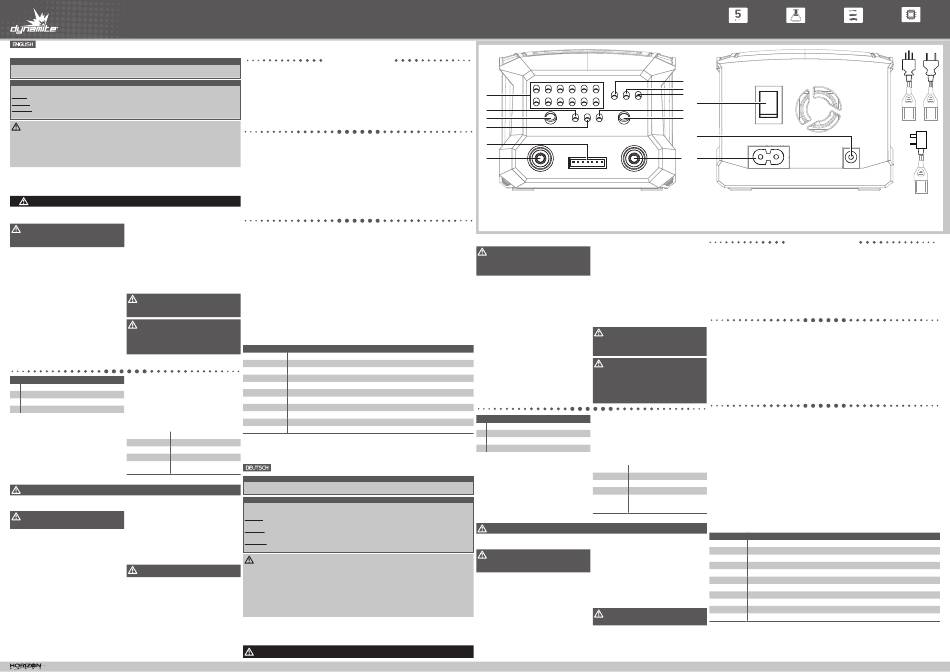

A
F
H
E
L
J
A. Charge Current LEDs F. NiMH LED K. Power Output Red (+)
B. Red CC LED G. LiPo Fast LED L. Balance Circuit Adapter Board Connector
C. Yellow CV LED H. Current Select Button M. Power Switch
D. Green DONE LED I. Start/Stop Button N. AC Power Input Port
E. LiPo LED J. Power Output Black (–) O. DC Power Input Port
WArNuNgEN ZuM lADEN vON AkkuS
• halten sie den Akku fern von Materialien die von hitze beeinflußt
werden können.
WARNUNG: Unaufmerksamkeit oder falscher Gebrauch des
• Beobachten sie immer den ladevorgang und halten einen
Produktes in Zusammenhang mit den folgenden Warnungen
Feuerlöscher zu jeder Zeit bereit.
kann zu Fehlfunktionen, elektrischen störungen, große
• Beenden sie sofort den ladevorgang wenn der Akku zu heiß zum
hitzeentwicklung, FEUER, und tötlichen Verletzungen und
Anfassen werden sollte, oder seine Form (anschwellen) verändert.
sachbeschädigungen führen.
• schließen sie erst das ladekabel am ladegerät an und dann den
• lassen sie das Netzgerät, ladegerät und Akku niemals
Akku, um ein verpolen der Anschlüsse zu vermeiden. Trennen sie
unbeaufsichtigt während des Betriebes. die Verbindung nach dem laden in umgekehrter Reihenfolge.
• Versuchen sie niemals tiefentladene, beschädigte oder nasse
• schließen sie immer die positiven roten (+) Anschlüsse und
Akkus zu laden. negativen schwarzen (–) Anschlüsse korrekt an.
• laden sie niemals Akkupacks, die aus verschiedenen Zellentypen • Trennen sie nach dem laden den Akku vom ladegerät und lassen
bestehen.
das ladegerät zwischen den ladevorgängen abkühlen.
• lassen sie niemals Kinder unter 14 Jahren Akkus laden. • laden sie immer in gut belüfteten Bereichen.
• laden sie niemals Akkus in extremer hitze oder Kälte oder in
• Beenden sie bei Fehlfunktionen sofort alle Prozesse und
direkter sonneneinstrahlung. kontaktieren horizon hobby.
• laden sie keine Akkus dessen Kabel beschädigt, punktiert oder
WARNUNG: lassen sie niemals das ladegerät
gekürzt ist.
unbeaufsichtigt. Überschreiten sie niemals den maximalen
• schließen sie niemals das ladegerät an wenn das Kabel punktiert
ladestrom. laden sie niemals nicht geeignete Akkus oder
oder gekürzt ist.
Akkus im falschen Mode. Falsche oder Fehlbedienung kann
• schließen sie niemals das ladegerät an eine 12 Volt Autobatterie
zu großer hitze, Feuer oder tödlichen Verletzungen führen.
bei laufenden Motor an.
• Versuchen sie niemals das ladegerät auseinander zu bauen oder ACHTUNG: Bitte stellen sie sicher, dass die verwendeten
ein beschädigtes ladegerät in Betrieb zu nehmen. Akkus mit den spezifikationen des ladegerätes
• schließen sie nie das ladegerät an an eine AC und eine DC
übereinstimmen und die Einstellungen des ladegerät korrekt
stromquelle gleichzeitig an. eingestellt sind. Ein Nichtbefolgen kann zu großer hitze und
• schließen sie niemals den DC Eingang an eine AC stromquelle an.
weiteren Fehlfunktionen führen, die zu Personen- oder
• Benutzen sie ausschließlich wiederaufladbare Akkus die für das sachschäden führen können. Bitte kontaktieren sie
laden mit diesem ladegerät auch geeignet sind. horizonhobby oder einen autorisierten händler wenn sie
• Überprüfen sie immer den Akku vor dem laden.
Fragen zur Akkukompatibilität haben.
• Drei lED´s (rot, gelb und grün) zeigen ladestatus an
3 Im lieferumfang mit enthalten
• starten und stoppen mit einer Taste
JsT_Xh Balance Adapter
• Akustikalarm
ladeadapter Bananestecker zu EC3 Akkustecker • Abnehmbare AC und DC Anschlußstecker
• Kurzschlussschutz, Verpolungssicher, Überspannungsschutz,
AC stromanschluß (eine Region Us,EU, AU oder UK)
Niederspannungsschutz, Überhitzungsschutz
DC Eingang mit Krokodilklemmen
• Erfüllt IP33CW, IK07 spezifikation
• stabiles Industriekunststoffgehäuse
OPTIONAlES ZuBEHör
SPEZIfIkATIONEN
DYN5007 - ladeadapter Bananestecker zu EC3 Akkustecker
DYN5014 - ladeadapter Bananen zu Traxxas stecker
Eingangsspannung 100–240V AC (50–60hz)
DYN5006 - ladeadapter Bananenstecker/Deans
Eingangsspannung 11–18V DC
DYN5005 - ladeadapter Bananenstecker/Tamiya
fEATurES ladestrom 0,1A bis 5,0A (50W max)
• 50W Ausgangsleistung für Ni-Mh (1–8C) oder li-Po (1–6s) Akkus
Arbeitstemperatur 0º C bis + 50º C
• Einfach zu bedienen, gut ablesbar
lademodis Ni-Mh: Peak
• ladestrom von 0,1 A bis 5,0 A mit einer Taste wählbar
li-Po: Konstantstrom (CC)/
• 12 rote lEDs zeigen ladestrom an
Konstantspannung (CV)
• Drei rote lEDs zeigen Ni-Mh, li-Po oder li-Po schnell-ladung an
ACHTUNG: stellen sie vor dem laden sicher, dass sie den korrekten Akkutyp gewählt für den zu ladenden Akku gewählt haben.
für DEN STArT
Bei Verwendung einer externen AC Stromquelle:
1. stellen sie sicher dass das ladegerät ausgeschaltet (OFF) ist.
ACHTUNG: schließen sie niemals die AC und DC
2. schließen sie den AC Netzstecker an der AC Netzbuchse des
stromversorgung gleichzeitig an eine stromquelle an. Dieses
Ladegerätes (O) an.
läßt die Garantie erlöschen, beschädigt das Produkt und
verletzt möglicherweise den Benutzer.
3. schließen sie den stecker am AC Netzstrom an.
Bei Verwendung einer externen DC Stromversorgung: 4. schalten sie das ladegerät mit dem Ein/Aus Schalter (M) ein.
1. stellen sie sicher dass das ladegerät ausgeschaltet (OFF) ist.
5. Wird das ladegerät eingeschaltet blinken die Ladestrom LED´s
2. schließen sie den DC stecker an den DC Stromeingang (O) an. (A), die rote CC LED (B), die gelbe CV LED (C) und die grüne
Fertig LED (D) 5 mal mit 5 Pieptönen. Danach leuchten die rote
3. schließen sie die DC Krokokdilklemmen an die DC stromquelle an.
0,10A LED, die rote CC LED, die gelbe CV LED und die grüne
4. schalten sie das ladegerät mit dem Ein/Aus Schalter (M) ein.
Fertig LED bis der ladevorgang beginnt.
5. Wird das ladegerät eingeschaltet blinken die Ladestrom LED´s
ACHTUNG schalten sie immer erst das ladegerät ein bevor
(A), die rote CC LED (B), die gelbe CV LED (C) und die grüne
sie ein Akku anschließen, da sonst das ladegerät oder Akku
Fertig LED (D) 5 mal mit 5 Pieptönen. Danach leuchten die rote
beschädigt werden kann.
0,10A LED, die rote CC LED, die gelbe CV LED und die grüne
1. schließen sie das ladegerät an eine stromquelle an.
Fertig LED bis der ladevorgang beginnt.
2. schalten sie das ladegerät ein.
HINWEIS: schließen sie die Kabel immer polrichtig an.
3. Wählen sie die ladegeräteinstellungen.
HINWEIS: lesen sie immer die Anleitung eines 12 Volt Akkus oder
Batterie oder kontaktieren horizon hobby wenn sie etwas anderes 4. schließen sie den Akku an das ladegerät an.
nutzen wollen als ein standard 12 Volt Netzgerät.
5. starten sie den ladevorgang.
CURRENT MUlTI MUlTI
RATING ChEMIsTRy PURPOsE
B
C
D
M
G
I
O
K N
A. Ladestrom LEDs F. NiMH LED
B. Rot CC LED G. LiPo Fast LED
C. Gelb CV LED H. Ladestrom Auswahl Button
D. Grün Fertig LED I. Start/Stop Button
E. LiPo LED J. Ladeausgang Schwarz (–)
BETrIEB DES lADEgEräTES
lADEN vON NI-MH AkkuS
1. Drücken sie den Start/Stop Button (I) bis die NiMH LED (F) 5. Drücken sie den start/Stop Button um den ladevorgang jederzeit
leuchtet. zu beenden.
2. Drücken sie Current Select Ladestromauswahl (H) Button 6. Die rote CC LED blinkt alle 2 sekunden.
um durch die ladestromwerte zu blättern bis die richtige
7. Ist der ladevorgang beendet leuchten die rote CC LED und gelbe
Ladestrom-LED (A) für das zu ladende Akku leuchtet.
CV LED. Die grüne Fertig LED blinkt 5 Mal mit 5 Pieptönen und
3. schließen sie den Akku mit dem richtigen ladekabel am ladegerät an. leuchtet dann.
4. halten sie den Start/Stop Button für drei sekunden gedrückt .
8. Trennen sie den Akku vom ladegerät.
Das ladegerät piept einmal und die rote CC LED (B), die gelbe
CV LED (C) und die grüne Fertig LED (D) gehen aus und der
ladevorgang beginnt.
lADEN vON lI-PO AkkuS
1. Drücken sie den Start/Stop Button (I) bis die LiPo LED (E) 6. Drücken sie den Start/Stop Button um den ladevorgang jederzeit
leuchtet. zu beenden.
2. Drücken sie Current Select Ladestromauswahl (H) Button 7. Die rote CC LED blinkt alle 2 sekunden.
um durch die ladestromwerte zu blättern bis die richtige
8. Ist der Akku zu 90% geladen leuchtet die rote CC-LED und die
Ladestrom-LED (A) für das zu ladende Akku leuchtet.
gelbe CV LED blinkt alle 2 sekunden. sollten 90% Kapazität für
3. schließen sie den Balanceradapter am Balancerboard (L) an. sie akzeptabel sein drücken sie den Start/Stop Button (E) um
den ladevorgang zu stoppen und trennen den Akku vom ladegerät.
4. schließen sie den Akku mit dem richtigen ladekabel am ladegerät
an. schließen sie dann den Balancerstecker am Balancerboard an. 9. Ist der ladevorgang durchgeführt leuchten die rote CC LED und
die gelbe CV LED. Die grüne Fertig LED blinkt 5 Mal mit 5
5. halten sie den Start/Stop Button für drei sekunden gedrückt . Das
Pieptönen und leuchtet dann.
ladegerät piept einmal und die rote CC LED (B), die gelbe CV LED (C)
und die grüne Fertig LED (D) gehen aus und der ladevorgang beginnt. 10. Trennen sie den Akku vom ladegerät.
SCHNElllADEN vON lI-PO AkkuS
sollten sie Ihre Akkus für den normalen sporteinsatz gebrauchen und
5. halten sie den Start/Stop Button für drei sekunden gedrückt .
nicht für Rennen können sie auch die schnellladefunktion wählen.
Das ladegerät piept einmal und die rote CC LED (B), die gelbe
Mit dieser Funktion werden die Zellen nicht so präzise angeglichen
CV LED (C) und die grüne Fertig LED (D) gehen aus und der
(balanciert) wie bei der normalen ladung, sie ist aber schneller. Die
ladevorgang beginnt.
leistung/Geschwindigkeit des Fahrzeuges könnte dadurch geringer
6. Drücken sie den Start/Stop Button um den ladevorgang jederzeit
ausfallen, es ist aber sehr wahrscheinlich, dass sie das im normalen
zu beenden.
Betrieb nicht wahrnehmen.
7. Die rote CC LED blinkt alle 2 sekunden.
1. Drücken sie den Start/Stop Button (I) bis die LiPo Fast (G)
8. Ist der Akku zu 90% geladen leuchtet die rote CC-LED und die
leuchtet.
gelbe CV LED blinkt alle 2 sekunden. sollten 90% Kapazität für
2. Drücken sie Current Select Ladestromauswahl (H) Button
sie akzeptabel sein drücken sie den Start/Stop Button um den
um durch die ladestromwerte zu blättern bis die richtige
ladevorgang zu stoppen und trennen den Akku vom ladegerät.
Ladestrom-LED (A) für das zu ladende Akku leuchtet.
9. Ist der ladevorgang durchgeführt leuchten die rote CC LED und
3. schließen sie den Balanceradapter am Balancerboard (L) an.
die gelbe CV LED. Die grüne Fertig LED blinkt 5 Mal mit 5
4. schließen sie den Akku mit dem richtigen ladekabel am ladegerät
Pieptönen und leuchtet dann.
an. schließen sie dann den Balancerstecker am Balancerboard an.
10. Trennen sie den Akku vom ladegerät.
PrOBlEMlöSuNg
Tritt ein Fehler auf blinken alle 18 lEDs 10 mal mit 10 Pieptönen. Ist die Fehlermeldung 10 mal ertönt, leuchten 2 Ladestrom LEDs (A) die
den Fehler anzeigen. haben sie die Fehlerursache beseitigt, drücken sie den Start/Stop Button (I) um das ladegerät zu resetten.
FEhlEMElDUNG PROBlEM
0.10/0.25 DC Eingangsspannung ist unter 11V
0.10/0.50 DC Eingangsspannung ist höher als 18 Volt
0.10/0.75 Akkufehler—eine oder mehrere liPo Zellspannung(en) ist/sind zu hoch.
0.10/1.00 Akkufehler—eine oder mehrere liPo Zellspannung(en) ist/sind zu niedrig
0.10/1.50 Akkufehler—kann nicht mit gewünschtem ladestrom geladen werden.
0.10/2.00 Akku nicht angeschlossen/erkannt—kann nicht geladen werden. laden gestoppt.
0.10/2.50 Falscher Akkutyp gewählt—laden gestoppt
0.10/3.00 ladezeit überschreitet das 2 stunden sicherheits Zeit limit—laden gestoppt.
0.10/3.50 Akkufehler—stromlimit überschritten
0.10/4.00 ladegerätfehler—Temperaturlimit überschritten
0.10/5.00 Akkufehler—Spannung von Balancer und Ladeanschluss stimmen nicht überein.
MICRO PROCEssOR
CONTROllED
K. Ladeausgang Rot (+)
L. Balance Stecker Anschluss
M. Ein/Aus Schalter
N. AC Netzeingang
O. DC Stromeingang
(DYNC2010)
