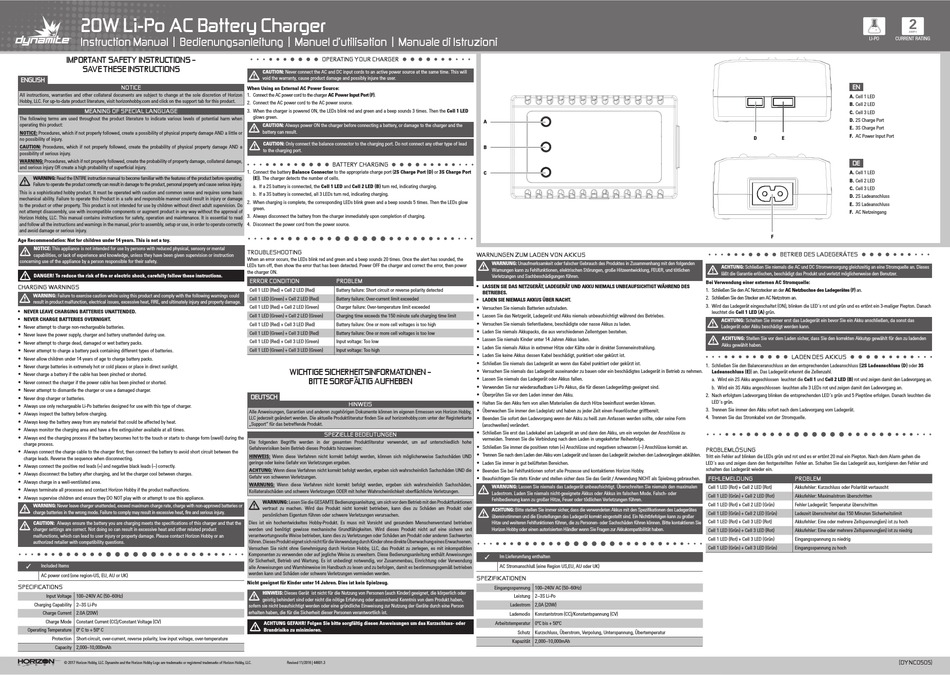

Dynamite DYNC0505 Bedienungsanleitung

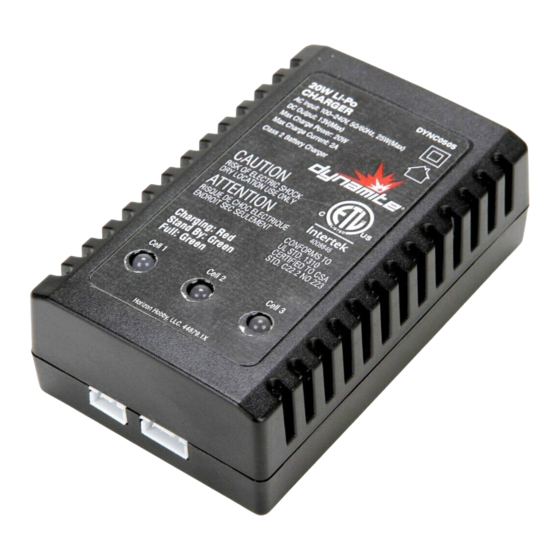

20W Li-Po AC Battery Charger
Instruction Manual | Bedienungsanleitung | Manuel d'utilisation | Manuale di Istruzioni
IMPORTANT SAfETY INSTRuCTIONS –
SAvE THESE INSTRuCTIONS
NOTICE
All instructions, warranties and other collateral documents are subject to change at the sole discretion of Horizon
Hobby, LLC. For up-to-date product literature, visit horizonhobby.com and click on the support tab for this product.
MEANINg Of SPECIAL LANguAgE
The following terms are used throughout the product literature to indicate various levels of potential harm when
operating this product:
NOTICE: Procedures, which if not properly followed, create a possibility of physical property damage AND a little or
no possibility of injury.
CAUTION: Procedures, which if not properly followed, create the probability of physical property damage AND a
possibility of serious injury.
WARNING: Procedures, which if not properly followed, create the probability of property damage, collateral damage,
and serious injury OR create a high probability of superficial injury.
WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product before operating.
Failure to operate the product correctly can result in damage to the product, personal property and cause serious injury.
This is a sophisticated hobby product. It must be operated with caution and common sense and requires some basic
mechanical ability. Failure to operate this Product in a safe and responsible manner could result in injury or damage
to the product or other property. This product is not intended for use by children without direct adult supervision. Do
not attempt disassembly, use with incompatible components or augment product in any way without the approval of
Horizon Hobby, LLC. This manual contains instructions for safety, operation and maintenance. It is essential to read
and follow all the instructions and warnings in the manual, prior to assembly, setup or use, in order to operate correctly
and avoid damage or serious injury.
Age Recommendation: Not for children under 14 years. This is not a toy.
NOTICE: This appliance is not intended for use by persons with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction
concerning use of the appliance by a person responsible for their safety.
DANGER! To reduce the risk of fire or electric shock, carefully follow these instructions.
CHARgINg WARNINgS
WARNING: Failure to exercise caution while using this product and comply with the following warnings could
result in product malfunction, electrical issues, excessive heat, FIRE, and ultimately injury and property damage.
• NEVER LEAVE CHARGING BATTERIES UNATTENDED.
• NEVER CHARGE BATTERIES OVERNIGHT.
• Never attempt to charge non-rechargeable batteries.
• Never leave the power supply, charger and battery unattended during use.
• Never attempt to charge dead, damaged or wet battery packs.
• Never attempt to charge a battery pack containing different types of batteries.
• Never allow children under 14 years of age to charge battery packs.
• Never charge batteries in extremely hot or cold places or place in direct sunlight.
• Never charge a battery if the cable has been pinched or shorted.
• Never connect the charger if the power cable has been pinched or shorted.
• Never attempt to dismantle the charger or use a damaged charger.
• Never drop charger or batteries.
• Always use only rechargeable Li-Po batteries designed for use with this type of charger.
• Always inspect the battery before charging.
• Always keep the battery away from any material that could be affected by heat.
• Always monitor the charging area and have a fire extinguisher available at all times.
• Always end the charging process if the battery becomes hot to the touch or starts to change form (swell) during the
charge process.
• Always connect the charge cable to the charger first, then connect the battery to avoid short circuit between the
charge leads. Reverse the sequence when disconnecting.
• Always connect the positive red leads (+) and negative black leads (–) correctly.
• Always disconnect the battery after charging, and let the charger cool between charges.
• Always charge in a well-ventilated area.
• Always terminate all processes and contact Horizon Hobby if the product malfunctions.
• Always supervise children and ensure they DO NOT play with or attempt to use this appliance.
WARNING: Never leave charger unattended, exceed maximum charge rate, charge with non-approved batteries or
charge batteries in the wrong mode. Failure to comply may result in excessive heat, fire and serious injury.
CAUTION: Always ensure the battery you are charging meets the specifications of this charger and that the
charger settings are correct. Not doing so can result in excessive heat and other related product
malfunctions, which can lead to user injury or property damage. Please contact Horizon Hobby or an
authorized retailer with compatibility questions.
Included Items
3
AC power cord (one region-US, EU, AU or UK)
SPECIfICATIONS
Input Voltage 100–240V AC (50–60Hz)
Charging Capability 2–3S Li-Po
Charge Current 2.0A (20W)
Charge Mode Constant Current (CC)/Constant Voltage (CV)
Operating Temperature 0º C to + 50º C
Protection Short-circuit, over-current, reverse polarity, low input voltage, over-temperature
Capacity 2,000–10,000mAh
© 2017 Horizon Hobby, LLC. Dynamite and the Horizon Hobby Logo are trademarks or registered trademarks of Horizon Hobby, LLC.
OPERATINg YOuR CHARgER
CAUTION: Never connect the AC and DC input cords to an active power source at the same time. This will
void the warranty, cause product damage and possibly injure the user.
When Using an External AC Power Source:
1. Connect the AC power cord to the charger AC Power Input Port (F).
2. Connect the AC power cord to the AC power source.
3. When the charger is powered ON, the LEDs blink red and green and a beep sounds 3 times. Then the Cell 1 LED
glows green.
CAUTION: Always power ON the charger before connecting a battery, or damage to the charger and the
battery can result.
CAUTION: Only connect the balance connector to the charging port. Do not connect any other type of lead
to the charging port.
BATTERY CHARgINg
1. Connect the battery Balance Connector to the appropriate charge port (2S Charge Port (D) or 3S Charge Port
(E)). The charger detects the number of cells.
a. If a 2S battery is connected, the Cell 1 LED and Cell 2 LED (B) turn red, indicating charging.
b. If a 3S battery is connected, all 3 LEDs turn red, indicating charging.
2. When charging is complete, the corresponding LEDs blink green and a beep sounds 5 times. Then the LEDs glow
green.
3. Always disconnect the battery from the charger immediately upon completion of charging.
4. Disconnect the power cord from the power source.
TROuBLESHOOTINg
When an error occurs, the LEDs blink red and green and a beep sounds 20 times. Once the alert has sounded, the
LEDs turn off, then show the error that has been detected. Power OFF the charger and correct the error, then power
the charger ON.
ERROR CONDITION PROBLEM
Cell 1 LED (Red) + Cell 2 LED (Red) Battery failure: Short circuit or reverse polarity detected
Cell 1 LED (Green) + Cell 2 LED (Red) Battery failure: Over-current limit exceeded
Cell 1 LED (Red) + Cell 2 LED (Green) Charger failure: Over-temperature limit exceeded
Cell 1 LED (Green) + Cell 2 LED (Green) Charging time exceeds the 150 minute safe charging time limit
Cell 1 LED (Red) + Cell 3 LED (Red) Battery failure: One or more cell voltages is too high
Cell 1 LED (Green) + Cell 3 LED (Red) Battery failure: One or more cell voltages is too low
Cell 1 LED (Red) + Cell 3 LED (Green) Input voltage: Too low
Cell 1 LED (Green) + Cell 3 LED (Green) Input voltage: Too high
WICHTIgE SICHERHEITSINfORMATIONEN –
BITTE SORgfäLTIg AufHEBEN
HINWEIS
Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby,
LLC jederzeit geändert werden. Die aktuelle Produktliteratur finden Sie auf horizonhobby.com unter der Registerkarte
„Support" für das betreffende Produkt.
SPEzIELLE BEDEuTuNgEN
Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe
Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND
geringe oder keine Gefahr von Verletzungen ergeben.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die
Gefahr von schweren Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden,
Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen
vertraut zu machen. Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder
persönlichem Eigentum führen oder schwere Verletzungen verursachen.
Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben
werden und benötigt gewisse mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und
verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten
führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen.
Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen
Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen
für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung
alle Anweisungen und Warnhinweise im Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben
werden kann und Schäden oder schwere Verletzungen vermieden werden.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
HINWEIS: Dieses Gerät ist nicht für die Nutzung von Personen (auch Kinder) geeignet, die körperlich oder
geistig behindert sind oder nicht die nötige Erfahrung oder ausreichend Kenntnis von dem Produkt haben,
sofern sie nicht beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte durch eine Person
erhalten haben, die für die Sicherheit dieser Personen verantwortlich ist.
ACHTUNG GEFAHR! Folgen Sie bitte sorgfältig diesen Anweisungen um das Kurzschluss- oder
Brandrisiko zu minimieren.
Revised 11/2016 | 44601.3
A
B
C
WARNuNgEN zuM LADEN vON AkkuS
WARNUNG: Unaufmerksamkeit oder falscher Gebrauch des Produktes in Zusammenhang mit den folgenden
Warnungen kann zu Fehlfunktionen, elektrischen Störungen, große Hitzeentwicklung, FEUER, und tötlichen
Verletzungen und Sachbeschädigungen führen.
• LASSEN SIE DAS NETZGERÄT, LADEGERÄT UND AKKU NIEMALS UNBEAUFSICHTIGT WÄHREND DES
BETRIEBES.
• LADEN SIE NIEMALS AKKUS ÜBER NACHT.
• Versuchen Sie niemals Batterien aufzuladen.
• Lassen Sie das Netzgerät, Ladegerät und Akku niemals unbeaufsichtigt während des Betriebes.
• Versuchen Sie niemals tiefentladene, beschädigte oder nasse Akkus zu laden.
• Laden Sie niemals Akkupacks, die aus verschiedenen Zellentypen bestehen.
• Lassen Sie niemals Kinder unter 14 Jahren Akkus laden.
• Laden Sie niemals Akkus in extremer Hitze oder Kälte oder in direkter Sonneneinstrahlung.
• Laden Sie keine Akkus dessen Kabel beschädigt, punktiert oder gekürzt ist.
• Schließen Sie niemals das Ladegerät an wenn das Kabel punktiert oder gekürzt ist.
• Versuchen Sie niemals das Ladegerät auseinander zu bauen oder ein beschädigtes Ladegerät in Betrieb zu nehmen.
• Lassen Sie niemals das Ladegerät oder Akkus fallen.
• Verwenden Sie nur wiederaufladbare Li-Po Akkus, die für diesen Ladegerättyp geeignet sind.
• Überprüfen Sie vor dem Laden immer den Akku.
• Halten Sie den Akku fern von allen Materialien die durch Hitze beeinflusst werden können.
• Überwachen Sie immer den Ladeplatz und haben zu jeder Zeit einen Feuerlöscher griffbereit.
• Beenden Sie sofort den Ladevorgang wenn der Akku zu heiß zum Anfassen werden sollte, oder seine Form
(anschwellen) verändert.
• Schließen Sie erst das Ladekabel am Ladegerät an und dann den Akku, um ein verpolen der Anschlüsse zu
vermeiden. Trennen Sie die Verbindung nach dem Laden in umgekehrter Reihenfolge.
• Schließen Sie immer die positiven roten (+) Anschlüsse und negativen schwarzen (–) Anschlüsse korrekt an.
• Trennen Sie nach dem Laden den Akku vom Ladegerät und lassen das Ladegerät zwischen den Ladevorgängen abkühlen.
• Laden Sie immer in gut belüfteten Bereichen.
• Beenden Sie bei Fehlfunktionen sofort alle Prozesse und kontaktieren Horizon Hobby.
• Beaufsichtigen Sie stets Kinder und stellen sicher dass Sie das Gerät / Anwendung NICHT als Spielzeug gebrauchen.
WARNUNG: Lassen Sie niemals das Ladegerät unbeaufsichtigt. Überschreiten Sie niemals den maximalen
Ladestrom. Laden Sie niemals nicht-geeignete Akkus oder Akkus im falschen Mode. Falsch- oder
Fehlbedienung kann zu großer Hitze, Feuer oder tödlichen Verletzungen führen.
ACHTUNG: Bitte stellen Sie immer sicher, dass die verwendeten Akkus mit den Spezifikationen des Ladegerätes
übereinstimmen und die Einstellungen des Ladegerät korrekt eingestellt sind. Ein Nichtbfefolgen kann zu großer
Hitze und weiteren Fehlfunktionen führen, die zu Personen- oder Sachschäden führen können. Bitte kontaktieren Sie
Horizon Hobby oder einen autorisierten Händler wenn Sie Fragen zur Akkukompatibilität haben.
Im Lieferumfang enthalten
3
AC Stromanschluß (eine Region US,EU, AU oder UK)
SPEzIfIkATIONEN
Eingangsspannung 100–240V AC (50–60Hz)
Leistung 2–3S Li-Po
Ladestrom 2,0A (20W)
Lademodis Konstantstrom (CC)/Konstantspannung (CV)
Arbeitstemperatur 0ºC bis + 50ºC
Schutz Kurzschluss, Überstrom, Verpolung, Unterspannung, Übertemperatur
Kapazität 2,000–10,000mAh
LI-PO

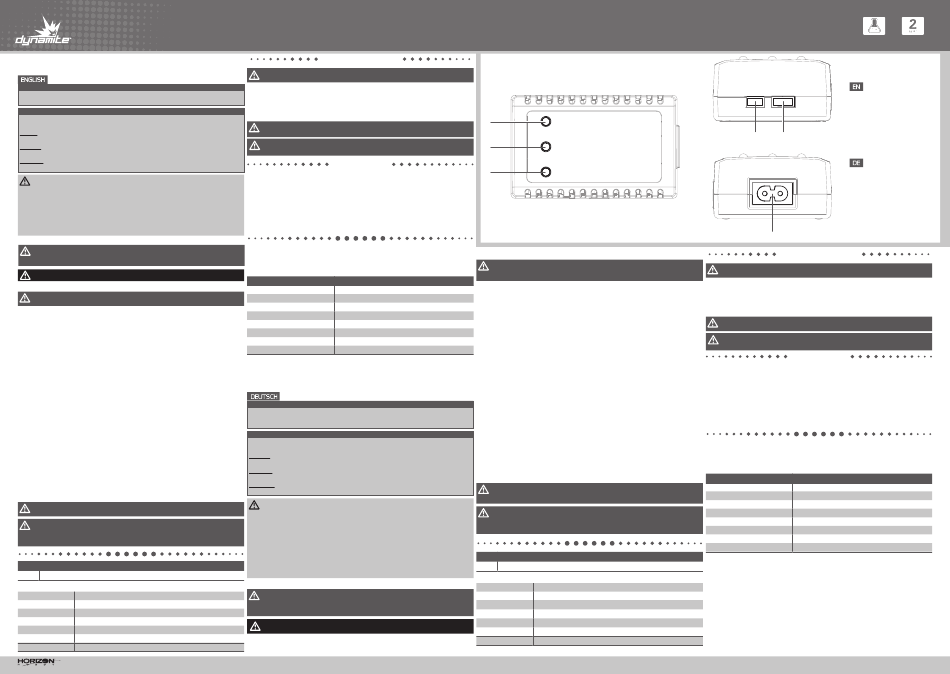

A. Cell 1 LED
B. Cell 2 LED
C. Cell 3 LED
D. 2S Charge Port
E. 3S Charge Port
F. AC Power Input Port
D E
A. Cell 1 LED
B. Cell 2 LED
C. Cell 3 LED
D. 2S Ladeanschluss
E. 3S Ladeanschluss
F. AC Netzeingang
F
BETRIEB DES LADEgERäTES
ACHTUNG: Schließen Sie niemals die AC und DC Stromversorgung gleichzeitig an eine Stromquelle an. Dieses
läßt die Garantie erlöschen, beschädigt das Produkt und verletzt möglicherweise den Benutzer.
Bei Verwendung einer externen AC Stromquelle:
1. Schließen Sie den AC Netzstecker an der AC Netzbuchse des Ladegerätes (F) an.
2. Schließen Sie den Stecker am AC Netzstrom an.
3. Wird das Ladegerät eingeschaltet (ON), blinken die LED´s rot und grün und es ertönt ein 3-maliger Piepton. Danach
leuchtet die Cell 1 LED (A) grün.
ACHTUNG: Schalten Sie immer erst das Ladegerät ein bevor Sie ein Akku anschließen, da sonst das
Ladegerät oder Akku beschädigt werden kann.
ACHTUNG: Stellen Sie vor dem Laden sicher, dass Sie den korrekten Akkutyp gewählt für den zu ladenden
Akku gewählt haben.
LADEN DES AkkuS
1. Schließen Sie den Balanceranschluss an den entsprechenden Ladeanschluss ((2S Ladeanschluss (D) oder 3S
Ladeanschluss (E)) an. Das Ladegerät erkennt die Zellenzahl.
a. Wird ein 2S Akku angeschlossen leuchtet die Cell 1 und Cell 2 LED (B) rot und zeigen damit den Ladevorgang an.
b. Wird ein 3S Akku angeschlossen leuchten alle 3 LEDs rot und zeigen damit den Ladevorgang an.
2. Nach erfolgtem Ladevorgang blinken die entsprechenden LED´s grün und 5 Pieptöne erfolgen. Danach leuchten die
LED´s grün.
3. Trennen Sie immer den Akku sofort nach dem Ladevorgang vom Ladegerät.
4. Trennen Sie das Stromkabel von der Stromquelle.
PROBLEMLöSuNg
Tritt ein Fehler auf blinken die LEDs grün und rot und es er ertönt 20 mal ein Piepton. Nach dem Alarm gehen die
LED´s aus und zeigen dann den festgestellten Fehler an. Schalten Sie das Ladegerät aus, korrigieren den Fehler und
schalten das Ladegerät wieder ein.
fEHLEMELDuNg PROBLEM
Cell 1 LED (Rot) + Cell 2 LED (Rot) Akkufehler: Kurzschluss oder Polarität vertauscht
Cell 1 LED (Grün) + Cell 2 LED (Rot) Akkufehler: Maximalstrom überschritten
Cell 1 LED (Rot) + Cell 2 LED (Grün) Fehler Ladegerät: Temperatur überschritten
Cell 1 LED (Grün) + Cell 2 LED (Grün) Ladezeit überschreitet das 150 Minuten Sicherheitslimit
Cell 1 LED (Rot) + Cell 3 LED (Rot) Akkufehler: Eine oder mehrere Zellspannung(en) ist zu hoch
Cell 1 LED (Grün) + Cell 3 LED (Rot) Akkufehler: Eine oder mehrere Zellspannung(en) ist zu niedrig
Cell 1 LED (Rot) + Cell 3 LED (Grün) Eingangsspannung zu niedrig
Cell 1 LED (Grün) + Cell 3 LED (Grün) Eingangsspannung zu hoch
CURRENT RATING
(DYNC0505)
