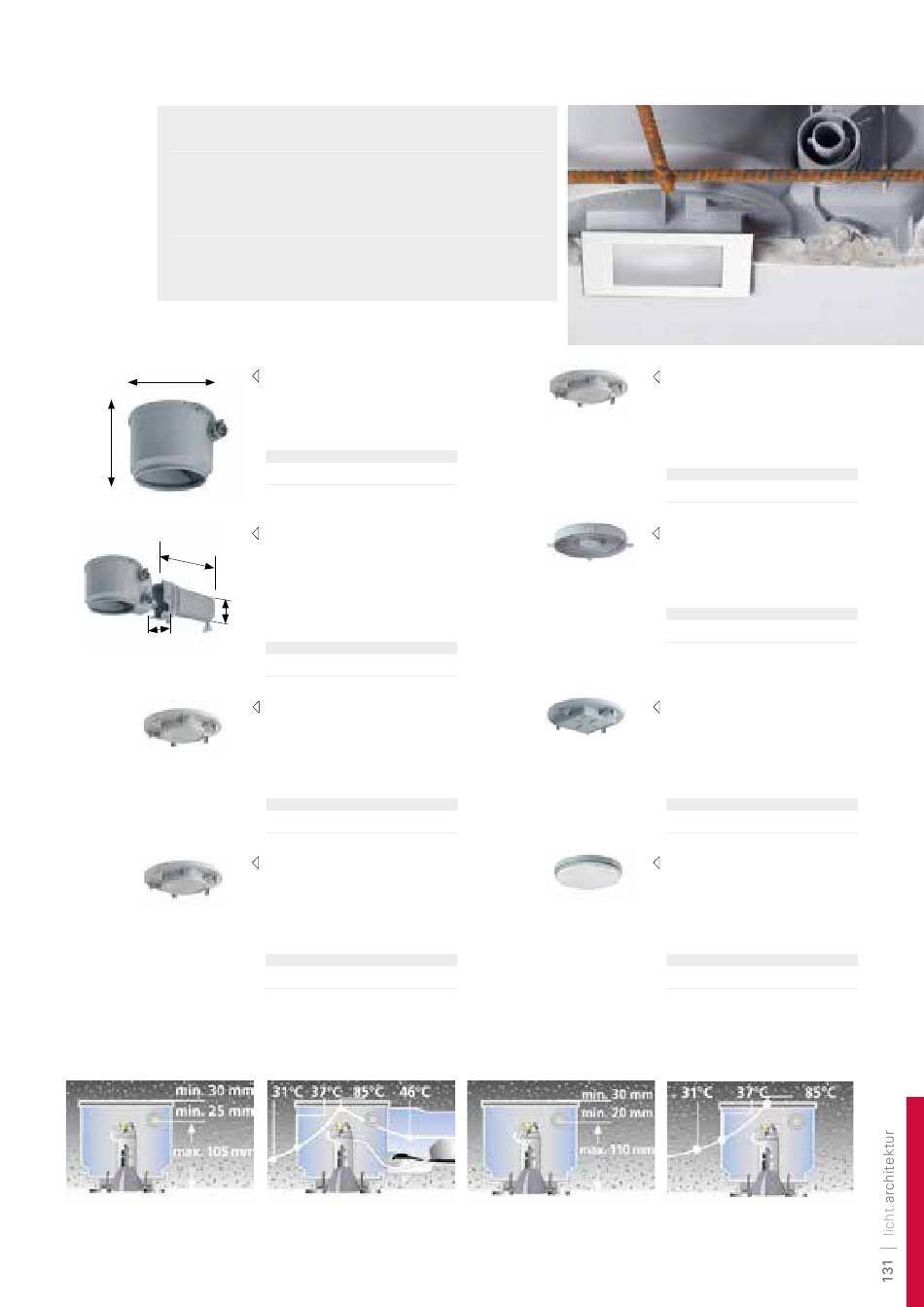

Betoneinbaugehäuse für runde und quadratische Einbaustrahler
wahlweise mit oder ohne Stutzen
Anwendungsgebiete:
in Ortbetondecken ab Deckenstärke 160mm
in Kombination mit Einbaustrahlern
maximale Einbauhöhe 12V: 105mm
maximale Einbauhöhe 230V: 110mm
mit Leuchtmitteln GU5,3 und GU10 bis max. 50W
(keine Reflektorlampen)
(Einsatz von Trafos erst ab Lochausschnitt 68mm möglich)
Ø 160
133
235
85
70
Installationstechnik für NV­Leuchten
Leuchtenauswahl
Halogen NV (12V)
Einbautiefe max. 105mm
(ohne Verlängerungsring)
STRAHLERGEHÄUSE 12V & 230V
ZU­1290­40
Gehäuse ohne Stutzen
mit Frontteil 133mm,
2 Schlagkupplungen M20/25
Bestell­Nr.
ZU-1290-40
ZU­1290­41
Gehäuse mit Trafotunnel
mit Frontteil 133mm,
4 Schlagkupplungen M20/25
mit Tunnel für 1 elektronischen
Sicherheitstrafo 150W
Bestell­Nr.
ZU-1290-41
ZU­1290­47
Frontteil für Deckenauslass
rund 68mm
für Mindestaußenmaß
Strahler 75mm
Bestell­Nr.
ZU-1290-47
ZU­1290­44
Frontteil für Deckenauslass rund
75mm
für Mindestaußenmaß Strahler
82mm
Bestell­Nr.
ZU-1290-44
Temperaturprofil
50 W QR-CBC 51 (Cool-Beam mit
Schutzscheibe)
Leuchtenauswahl
Halogen Hochvolt (230V)
Einbautiefe max. 110mm
(ohne Verlängerungsring)
ZU­1290­48
Frontteil für Deckenauslass
rund 85mm
für Mindestaußenmaß
Strahler 92mm
Bestell­Nr.
ZU-1290-48
ZU­1290­51
Frontteil für variable Deckenauslässe
rund 40, 45, 50, 55, 60, 68, 75, 80,
85, 90, 95, 100mm
Bestell­Nr.
ZU-1290-51
ZU­1290­71
Frontteil für Deckenauslass
75 x 75mm
für Mindestaußenmaß Strahler
82 x 82mm
Bestell­Nr.
ZU-1290-71
ZU­1290­22
Frontteil für variable Deckenauslässe
mit Mineralfaserplatte
Deckenauslass bis max. 100mm
stufenlos
Bestell­Nr.
ZU-1290-22
Temperaturprofil
50 W-Lampe mit Sockel
GZ10/GU 10
