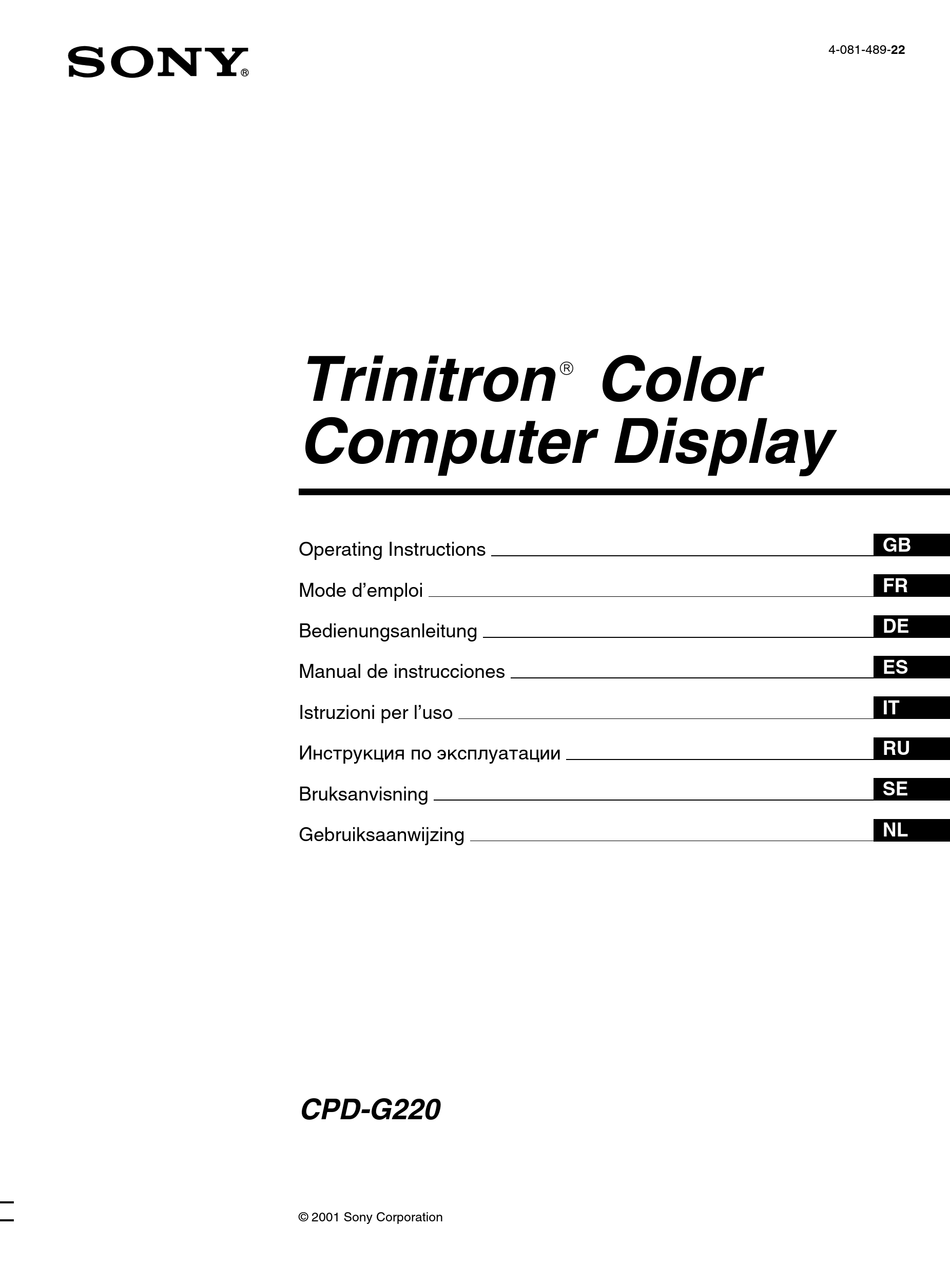

Operating Instructions
Mode d'emploi
Bedienungsanleitung
Manual de instrucciones
Istruzioni per l'uso
Инструкция по эксплуатации
Bruksanvisning
Gebruiksaanwijzing

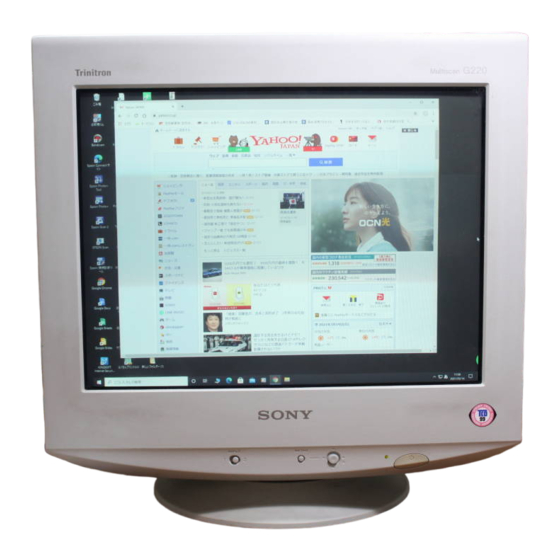

CPD-G220
© 2001 Sony Corporation
â
4-081-489-22
GB
FR
DE
ES
IT
RU
SE
NL

Werbung

loading

Verwandte Anleitungen für Sony Trinitron CPD-G220

Inhaltszusammenfassung für Sony Trinitron CPD-G220

  • Seite 1 4-081-489-22 Trinitron Color â Computer Display Operating Instructions Mode d’emploi Bedienungsanleitung Manual de instrucciones Istruzioni per l’uso Инструкция по эксплуатации Bruksanvisning Gebruiksaanwijzing CPD-G220 © 2001 Sony Corporation...
  • Seite 2 This product complies with Swedish National Council for Metrology (MPR) standards issued in December 1990 (MPR II) for very low frequency (VLF) and extremely low frequency (ELF). For questions regarding your product or for the Sony Service Center nearest you call: INFORMATION...

  • Seite 3: Inhaltsverzeichnis

    Trouble symptoms and remedies ......14 Sony Corporation. Self-diagnosis function ........16 •...

  • Seite 4: Precautions

    Maintenance Precautions • Clean the screen with a soft cloth. If you use a glass cleaning liquid, do not use any type of cleaner containing an anti-static Warning on power connections solution or similar additive as this may scratch the screen’s •...

  • Seite 5: Identifying Parts And Controls

    Identifying parts and controls See the pages in parentheses for further details. Front Rear INPUT MENU AC IN MENU INPUT 1 INPUT switch (page 7) 7 AC IN connector (page 7) This switch selects the INPUT 1 (video input 1 connector: This connector provides AC power to the monitor.

  • Seite 6: Setup

    x Connecting to a Macintosh or compatible Setup computer You will need a Macintosh adapter. Before using your monitor, check that the following accessories are included in your carton: • Power cord (1) • Macintosh G3/G4 adapter (1) AC IN •...

  • Seite 7: Step 2: Connect The Power Cord

    Setup on Various OS (Operating System) Step 2: Connect the power cord This monitor complies with the “DDC” Plug & Play standard and automatically detects all the monitor’s information. No specific driver With the monitor and computer switched off, first connect the needs to be installed to the computer.

  • Seite 8: Connecting Universal Serial Bus (Usb) Compliant Peripherals

    Connecting Universal Serial Bus (USB) compliant peripherals Your monitor has one upstream and four downstream USB connectors. They provide a fast and easy way to connect USB compliant peripheral devices (such as keyboards, mice, printers and scanners) to your computer using a standardized USB cable. To use your monitor as a hub for your peripheral devices, connect the USBs as illustrated below.

  • Seite 9: Customizing Your Monitor

    OPTION (page 12) OPT I ON Customizing Your Monitor Select OPTION to adjust the DEGAUSS monitor’s options. The options include: You can make numerous adjustments to your monitor using the • degaussing the screen on-screen menu. • adjusting the moire cancellation level Navigating the menu •...

  • Seite 10: Adjusting The Brightness And Contrast

    x Using the MENU/OK button Adjusting the brightness and contrast Display the main MENU. Press the MENU/OK button to display the main MENU on your screen. Brightness and contrast adjustments are made using a separate BRIGHTNESS/CONTRAST menu. MENU These settings are stored in memory for all input signals. Move the joystick in any direction.

  • Seite 11: Adjusting The Shape Of The Picture (Geometry)

    If necessary, fine tune the color temperature. Adjusting the shape of the picture You can select your own color temperature between 9300K (GEOMETRY) and 5000K. First move the joystick m/M to select . Then move the joystick </, to adjust the color temperature. The GEOMETRY settings allow you to adjust the rotation and shape of the picture.

  • Seite 12: Additional Settings (Option)

    Resetting the adjustment Additional settings (OPTION) The RESET option erases your customized settings. To restore your monitor to the factory settings, first You can manually degauss (demagnetize) the monitor, adjust the move the joystick m/M to select 0 (RESET). Then move moire cancellation level, reset to factory setting, and lock the the joystick , , to reset the adjustment for current controls.

  • Seite 13: Technical Features

    Technical Features Troubleshooting Before contacting technical support, refer to this section. Preset and user modes If thin lines appear on your screen When the monitor receives an input signal, it automatically (damper wires) matches the signal to one of the factory preset modes stored in the monitor’s memory to provide a high quality picture at the center of the screen.

  • Seite 14: Trouble Symptoms And Remedies

    Trouble symptoms and remedies If the problem is caused by the connected computer or other equipment, please refer to the connected equipment’s instruction manual. Use the self-diagnosis function (page 16) if the following recommendations do not resolve the problem. Symptom Check these items No picture If the 1 (power) indicator is not lit...
  • Seite 15 * If a second degauss cycle is needed, allow a minimum interval of 20 minutes for the best result. A humming noise may be heard, but this is not a malfunction. Displaying this monitor’s name, serial number, If the problem persists, call your authorized Sony dealer and give the following information. and date of manufacture.

  • Seite 16: Self-Diagnosis Function

    Count the number of seconds between orange flashes of the 1 (power) indicator and inform your authorized Sony dealer of the monitor’s condition. Be sure to note the model name and serial number of your monitor. Also note the make and...
  • Seite 17 Dépannage ........13 Sony Corporation. • Macintosh est une marque commerciale sous licence d’Apple Computer, Inc.,...

  • Seite 18: Précautions

    Entretien Précautions • Nettoyez l’écran à l’aide d’un chiffon doux. Si vous utilisez un produit nettoyant pour vitres, n’utilisez aucun type de produit Avertissement concernant les raccordements à la contenant une solution antistatique ou tout autre additif source d’alimentation similaire, sous peine de rayer le revêtement de l'écran. •...

  • Seite 19: Identification Des Composants Et Des Commandes

    Identification des composants et des commandes Pour plus de détails, reportez-vous aux pages indiquées entre parenthèses. Avant Arrière INPUT MENU AC IN INPUT MENU 1 Commutateur INPUT (entrée) (page 7) 7 Connecteur AC IN (page 7) Ce commutateur sélectionne l’entrée vidéo INPUT 1 Ce connecteur assure l’alimentation secteur du moniteur.

  • Seite 20: Installation

    x Raccordement à un ordinateur Macintosh Installation ou compatible Vous devez utiliser un adaptateur Macintosh. Avant de mettre votre moniteur en service, vérifiez que tous les accessoires suivants se trouvent dans le carton : • Cordon d’alimentation (1) AC IN •...

  • Seite 21: Etape 2: Branchez Le Cordon D'alimentation

    Installations sous différents systèmes d’exploitation Etape 2: Branchez le cordon Ce moniteur est compatible avec la norme Plug & Play “DDC” et détecte automatiquement toutes les informations relatives au moniteur. Aucun d’alimentation pilote spécifique ne doit être installé sur l’ordinateur. Si vous raccordez le moniteur à...

  • Seite 22: Raccordement De Périphériques Compatibles Universal Serial Bus (Usb)

    Raccordement de périphériques compatibles Universal Serial Bus (USB) Votre moniteur possède un connecteur d’envoi et quatre connecteurs de réception USB. Ces connecteurs offrent un moyen simple et rapide de raccorder des périphériques conformes USB (tels que des claviers, des souris, des imprimantes et des scanners) à...

  • Seite 23: Personnalisation De Votre Moniteur

    LANGUAGE (page 11) L ANGUAGE Personnalisation de votre Sélectionne le menu LANGUAGE ENGL I SH permettant de choisir la langue FRANÇA I S moniteur DEUT SCH d’affichage des menus. ESPAÑOL I T A L I ANO NEDER L ANDS SVENSKA Vous pouvez effectuer de nombreux réglages sur votre moniteur à...

  • Seite 24: Réglage De La Luminosité Et Du Contraste

    x Utilisation de la touche MENU/OK Réglage de la luminosité et du Affichez le MENU principal. contraste Appuyez sur la touche MENU/OK pour afficher le MENU principal sur votre écran. Les réglages de la luminosité et du contraste sont effectués au moyen d’un menu LUMINOSITE/CONTRASTE séparé.

  • Seite 25: Réglage De La Forme De L'image (Geometrie)

    Si nécessaire, ajustez la température de couleur Réglage de la forme de l’image avec précision. Vous pouvez sélectionner votre propre température de (GEOMETRIE) couleur entre 9300 K et 5000 K. Déplacez d’abord la manette de commande dans le sens m/M Les réglages GEOMETRIE vous permettent de régler la rotation pour sélectionner .

  • Seite 26: Réglages Supplémentaires (Option)

    Déplacez la manette de commande dans le sens Réinitialisation des réglages m/M pour sélectionner une langue. L’option REINITIALISATION efface vos réglages L ANGUAGE personnalisés. Pour restaurer les réglages d’usine de votre moniteur, ENGL I SH FRANÇA I S déplacez d’abord la manette de commande dans le DEUT SCH ESPAÑOL sens m/M pour sélectionner 0 (REINITIALISATION).

  • Seite 27: Caractéristiques Techniques

    Caractéristiques Dépannage techniques Consultez cette section avant de faire appel au service d’assistance technique. Mode présélectionné et utilisateur Si des lignes fines apparaissent à Lorsque le moniteur reçoit un signal d’entrée, il fait l’écran (fils d’amortissement) automatiquement correspondre le signal à l’un des modes présélectionnés en usine qui sont enregistrés dans la mémoire du Les lignes que vous apercevez sur votre écran sont une moniteur, de manière à...

  • Seite 28: Symptômes Et Remèdes

    Symptômes et remèdes Si le problème est provoqué par l’ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d’emploi de l’appareil concerné. Utilisez la fonction d’auto-diagnostic (page 15) si les recommandations suivantes ne vous permettent pas de résoudre le problème. Symptôme Vérifiez Pas d'image...
  • Seite 29 * Si un second cycle de démagnétisation s'avère nécessaire, attendez au moins 20 minutes afin d'obtenir des meilleurs résultats. Un bourdonnement peut être audible, mais il ne s'agit pas d'un dysfonctionnement. Affichage de la désignation, du numéro de série et Si le problème persiste, contactez votre revendeur Sony agréé et fournissez-lui les informations suivantes. de la date de fabrication du moniteur.

  • Seite 30: Fonction D'auto-Diagnostic

    Comptez le nombre de secondes séparant les clignotements oranges de l’indicateur 1 (alimentation) et informez votre revendeur Sony agréé de l’état du moniteur. Notez bien la désignation du modèle et le numéro de série de votre moniteur. Notez également la marque et le modèle...
  • Seite 31 Die Energiesparfunktion ....... . . 13 Warenzeichen der Sony Corporation.

  • Seite 32: Sicherheitsmaßnahmen

    Wartung Sicherheitsmaßnahmen • Reinigen Sie den Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, daß es Warnhinweis zum Netzanschluß keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu • Verwenden Sie möglichst das mitgelieferte Netzkabel. Wenn Kratzern auf der Beschichtung des Bildschirms führen könnten.

  • Seite 33: Lage Und Funktion Der Teile Und Bedienelemente

    Lage und Funktion der Teile und Bedienelemente Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten. Vorderseite Rückseite INPUT MENU AC IN INPUT MENU 1 Schalter INPUT (Seite 7) 7 Netzeingang AC IN (Seite 7) Dieser Schalter dient zum Auswählen des Dieser Anschluß...

  • Seite 34: Vorbereitungen

    x Anschließen an einen Macintosh oder kom- Vorbereitungen patiblen Computer Dazu benötigen Sie einen Macintosh-Adapter. Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Zubehörteile mitgeliefert wurden: • Netzkabel (1) • Macintosh-G3/G4-Adapter (1) AC IN • USB-Kabel (1) •...

  • Seite 35: Schritt 2: Anschließen Des Netzkabels

    Konfigurieren des Monitors mit verschiedenen Betriebssyste- Schritt 2: Anschließen des Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so daß Netzkabels alle Daten des Monitors automatisch erkannt werden. Daher muß kein spezifischer Treiber auf dem Computer installiert werden. Schließen Sie bei ausgeschaltetem Monitor und Computer zuerst Wenn Sie den Monitor an Ihren PC anschließen und den PC dann zum das Netzkabel an den Monitor an, und stecken Sie dann den ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem...

  • Seite 36: Anschließen Von Usb-Kompatiblen Peripheriegeräten (Usb - Universeller Serieller Bus)

    Anschließen von USB-kompatiblen Peripheriegeräten (USB - Universeller Serieller Bus) Der Monitor verfügt über einen USB-Anschluß für ein vorgeschaltetes Gerät und vier USB-Anschlüsse für nachgeschaltete Geräte. Über diese Anschlüsse lassen sich mit Hilfe eines USB-Standardkabels schnell und problemlos USB- kompatible Peripheriegeräte (Tastatur, Maus, Drucker, Scanner usw.) an den Computer anschließen.

  • Seite 37: Einstellen Des Monitors

    LANGUAGE (Seite 11) L ANGUAGE Einstellen des Monitors Wählen Sie LANGUAGE, wenn ENGL I SH FRANÇA I S Sie für das Bildschirmmenü eine DEUT SCH andere Sprache wählen wollen. Mit den Bildschirmmenüs können Sie eine Vielzahl von ESPAÑOL I T A L I ANO Einstellungen vornehmen.

  • Seite 38: Einstellen Von Helligkeit Und Kontrast

    x Die Taste MENU/OK Einstellen von Helligkeit und Rufen Sie das Hauptmenü MENU auf. Kontrast Drücken Sie die Taste MENU/OK, um das Hauptmenü MENU auf dem Monitor aufzurufen. Helligkeit und Kontrast können Sie über ein spezielles Menü, HELLIGKEIT/KONTRAST, einstellen. MENU Diese Einstellungen werden für alle Eingangssignale gespeichert.

  • Seite 39: Einstellen Der Form Des Bildes (Geometrie)

    Nehmen Sie bei Bedarf eine Feineinstellung der Einstellen der Form des Bildes Farbtemperatur vor. (GEOMETRIE) Sie können eine Farbtemperatur zwischen 9300 K und 5000 K einstellen. Mit den Optionen im Menü GEOMETRIE können Sie Rotation Bewegen Sie den Joystick in Richtung m/M, um und Form des Bildes festlegen.

  • Seite 40: Weitere Einstellungen (Option)

    Bewegen Sie den Joystick in Richtung m/M, um eine Zurücksetzen der Einstellungen Sprache auszuwählen. Mit der Option ZURÜCKSETZEN werden die von Ihnen L ANGUAGE vorgenommenen Einstellungen auf die werkseitigen Werte zurückgesetzt. ENGL I SH FRANÇA I S Bewegen Sie dazu den Joystick zunächst in Richtung DEUT SCH ESPAÑOL m/M, um 0 (ZURÜCKSETZEN) auszuwählen.

  • Seite 41: Technische Merkmale

    Technische Merkmale Störungsbehebung Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an Vordefinierte Modi und den Kundendienst wenden. Benutzermodi Wenn auf dem Bildschirm dünne Wenn ein Eingangssignal in den Monitor eingespeist wird, Linien (Dämpfungsdrähte) vergleicht der Monitor dieses Signal mit den werkseitig erscheinen vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte...

  • Seite 42: Fehlersymptome Und Abhilfemaßnahmen

    Fehlersymptome und Abhilfemaßnahmen Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu dem angeschlossenen Gerät nach. Führen Sie die Selbstdiagnosefunktion (Seite 16) aus, wenn sich ein Problem mit den im folgenden empfohlenen Maßnahmen nicht beheben läßt.

  • Seite 43: Anzeigen Des Namens, Der Seriennummer Und Des Herstellungsdatums Des Monitors

    Ergebnisse. Dabei ist möglicherweise ein Summgeräusch zu hören, aber dies ist keine Fehlfunktion. Anzeigen des Namens, der Seriennummer und Bleibt das Problem bestehen, wenden Sie sich an Ihren autorisierten Sony-Händler. Halten Sie die folgenden des Herstellungsdatums des Monitors Informationen bereit: Während Videosignale am Monitor eingehen, halten Sie die Taste...

  • Seite 44: Selbstdiagnosefunktion

    Intervall, in dem die Netzanzeige 1 blinkt (in Sekunden), und wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Händler. Notieren Sie sich unbedingt die Modellbezeichnung und die Seriennummer des Monitors. Notieren Sie sich außerdem das Fabrikat und Modell Ihres...
