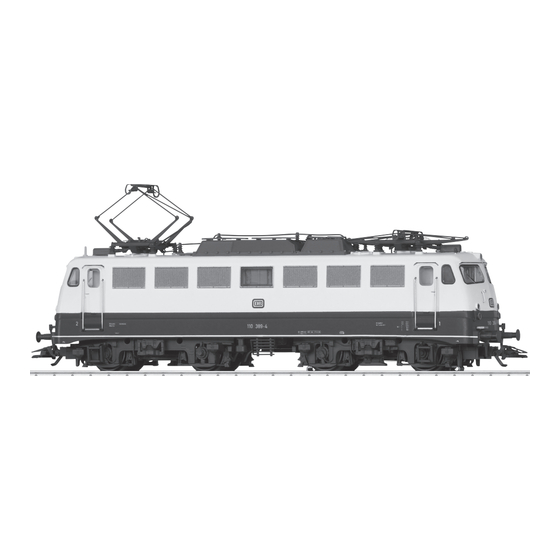

- Seite 1 Modell der BR 110.3 37013...
-
Seite 2: Inhaltsverzeichnis
Seite Page Inhaltsverzeichnis: Sommaire : Informationen zum Vorbild Informations concernant la locomotive réelle Sicherheitshinweise Remarques importantes sur la sécurité Allgemeine Hinweise Informations générales Funktionen Fonctionnement Schaltbare Funktionen Fonctions commutables Parameter / Register Paramètre / Registre Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Page... - Seite 3 Página Sidan Indice de contenido: Innehållsförteckning: Aviso de seguridad Säkerhetsanvisningar Informaciones generales Allmänna informationer Funciones Funktioner Funciones posibles Ställbara funktioner Parámetro / Registro Parameter / Register El mantenimiento Underhåll och reparation Recambios Reservdelar Pagina Side Indice del contenuto: Indholdsfortegnelse: Avvertenze per la sicurezza Vink om sikkerhed Avvertenze generali Generelle oplysninger...
-
Seite 4: Informationen Zum Vorbild
Informationen zum Vorbild Information about the Prototype Die Versuche mit den Probelokomotiven der BR E 10 verliefen The experiments with the class E 10 test locomotives went erfolgreich und führten zum Bau der Schnellzuglokomotiven off successfully and led to the construction of the class der BR E 10.1, eine der 4 Ellok-Typen aus dem Neubaupro- E 10.1 express locomotives, one of the 4 electric locomotive gramm der Deutschen Bundesbahn im Jahr 1956. -
Seite 5: Informations Concernant La Locomotive Réelle
Informations concernant la locomotive réelle Informatie van het voorbeeld Les essais réalisés avec les locomotives test de la série De testen met de proeflocomotief van de serie BR E 10 verlie- E 10 (BR E 10) furent concluants et menèrent ainsi à la pen voorspoedig en leiden tot het bouwen van de sneltreinlo- construction des locomotives pour trains rapides de la série comotieven van de serie BR E 10.1. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebs- • Erkennung der Betriebsart: automatisch. system (Märklin AC, Märklin Delta, Märklin Digital oder • Einstellbare Adressen: Märklin Systems) eingesetzt werden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Nur Schaltnetzteile/Transformatoren verwenden, die 1-255 (Central Station 6021x/Mobile Station 60653) Ihrer örtlichen Netzspannung entsprechen. • Adresse ab Werk: 10 • Die Lok darf nur aus einer Leistungsquelle versorgt • Mfx-Technologie für Mobile Station / Central Station. -
Seite 7: Schaltbare Funktionen
f0 f8 Schaltbare Funktionen systems STOP mobile station Digital/Systems Spitzensignal function/off Funktion f0 Funktion f0 Geräusch: Bahnhofsansage Funktion 1 Funktion 5 Funktion f1 Funktion f1 Geräusch: Betriebsgeräusch Funktion 2 Funktion 3 Funktion f2 Funktion f2 Geräusch: Lokpfeife lang Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, aus Funktion 4... -
Seite 8: Safety Notes
Safety Notes Functions • This locomotive is to be used only with an operating • Recognition of the mode of operation: automatic. system designed for it (Märklin AC, Märklin Delta, Märklin • Addresses that can be set: Digital or Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Use only switched mode power supply units and transfor- 1-255 (Central Station 6021x/Mobile Station 60653) mers that are designed for your local power system. • Address set at the factory: 10 • This locomotive must never be supplied with power from • Mfx technology for the Mobile Station / Central Station. -
Seite 9: Controllable Functions
f0 f8 Controllable Functions systems STOP mobile station Digital/Systems Headlights function/off Function f0 Function f0 Sound effect: Station announcements Function 1 Function 5 Function f1 Function f1 Sound effect: Operating sounds Function 2 Function 3 Function f2 Function f2 Sound effect: Long locomotive whistle Function 3 Function 4 Function f3 Function f3 ABV, off Function 4... -
Seite 10: Remarques Importantes Sur La Sécurité
Remarques importantes sur la sécurité Fonctionnement • La locomotive ne peut être mise en service qu’avec un • Détection du mode d’exploitation : automatique. système d’exploitation adéquat (Märklin AC, Märklin Delta, • Adresses disponibles : Märklin Digital ou Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Utiliser uniquement des convertisseurs et transforma- 1-255 (Central Station 6021x/Mobile Station 60653) teurs correspondant à... -
Seite 11: Fonctions Commutables
f0 f8 Fonctions commutables systems STOP mobile station Digital/Systems Fanal éclairage function/off Fonction f0 Fonction f0 Bruitage : Annonce en gare Fonction 1 Fonction 5 Fonction f1 Fonction f1 Bruitage : Bruit d’exploitation Fonction 2 Fonction 3 Fonction f2 Fonction f2 Bruitage : Sifflet locomotive long Fonction 3 Fonction 4 Fonction f3 Fonction f3 ABV, désactivé... -
Seite 12: Veiligheidsvoorschriften
Veiligheidsvoorschriften Functies • De loc mag alleen met een daarvoor bestemd bedrijfs- • Herkenning van het bedrijfssysteem: automatisch. systeem (Märklin AC, Märklin Delta, Märklin digitaal of • Instelbare adressen: Märklin Systems) gebruikt worden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Alleen net-adapters en transformatoren gebruiken 1-255 (Central Station 6021x/Mobile Station 60653) waarvan de aangegeven netspanning overeenkomt met • Vanaf de fabriek ingesteld: 10 de netspanning ter plaatse. -
Seite 13: Schakelbare Functies
f0 f8 Schakelbare functies systems STOP mobile station Digital/Systems Frontsein function/off Functie f0 Functie f0 Geluid: stationsomroep Functie 1 Functie 5 Functie f1 Functie f1 Geluid: bedrijfsgeluiden Functie 2 Functie 3 Functie f2 Functie f2 Geluid: locfluit lang Functie 3 Functie 4 Functie f3 Functie f3 ABV, uit Functie 4... -
Seite 14: Aviso De Seguridad
Aviso de seguridad • Eliminación: www.maerklin.com/en/imprint.html • La locomotora solamente debe funcionar en un sistema Funciones de corriente propio (Märklin AC – Märklin Delta – • Reconocimiento del sistema: automático. Märklin Digital o Märklin Systems). • Códigos disponibles: • Emplear únicamente fuentes de alimentación conmutadas 1-80 (Control Unit 6021/Mobile Station 60651/652) y transformadores que sean de la tensión de red local. 1-255 (Central Station 6021x/Mobile Station 60653) • La alimentación de la locomotora deberá realizarse • Código de fábrica: 10 desde una sola fuente de suminitro. -
Seite 15: Funciones Posibles
f0 f8 Funciones posibles systems STOP mobile station Digital/Systems Señal de cabeza function/off Función f0 Función f0 Ruido: Locución hablada en estaciones Función 1 Función 5 Función f1 Función f1 Ruido: ruido de explotación Función 2 Función 3 Función f2 Función f2 Ruido del silbido de la locomotora, señal larga Función 3 Función 4 Función f3 Función f3 ABV, apagado Función 4 Función 2 Función f4 Función f4... -
Seite 16: Avvertenze Per La Sicurezza
Avvertenze per la sicurezza • Smaltimento: www.maerklin.com/en/imprint.html • Tale locomotiva deve essere impiegata soltanto con un Funzioni sistema di funzionamento adeguato per questa (Märklin • Riconoscimento del tipo di funzionamento: automatico. AC, Märklin Delta, Märklin Digital oppure Märklin Sys- • Indirizzi impostabili: tems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Impiegare soltanto alimentatori “switching“ e trasforma- 1-255 (Central Station 6021x/Mobile Station 60653) tori che corrispondono alla Vostra tensione di rete locale. -
Seite 17: Funzioni Commutabili
f0 f8 Funzioni commutabili systems STOP mobile station Digital/Systems Segnale di testa function/off Funzione f0 Funzione f0 Rumore: annuncio di stazione Funzione 1 Funzione 5 Funzione f1 Funzione f1 Rumore: rumori di esercizio Funzione 2 Funzione 3 Funzione f2 Funzione f2 Rumore: Fischio da locomotiva lunga Funzione 3 Funzione 4 Funzione f3 Funzione f3 ABV, spento... -
Seite 18: Säkerhetsanvisningar
Säkerhetsanvisningar Funktioner • Loket får endast köras med ett därtill avsett driftsystem • Driftsättet igenkänns automatiskt. (Märklin AC, Märklin Delta, Märklin Digital eller • Inställbara adresser: Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Använd endast nätadaptrar och transformatorer anpas- 1-255 (Central Station 6021x/Mobile Station 60653) sade för det lokala elnätet. • Adress från tillverkaren: 10 • Loket får inte samtidigt försörjas av mer än en kraftkälla. • Mfx-teknologi för Mobile Station / Central Station. -
Seite 19: Ställbara Funktioner
f0 f8 Ställbara funktioner systems STOP mobile station Digital/Systems Frontstrålkastare function/off Funktion f0 Funktion f0 Ljud: Stationsutrop Funktion 1 Funktion 5 Funktion f1 Funktion f1 Ljud: Trafikljud Funktion 2 Funktion 3 Funktion f2 Funktion f2 Ljud: Lokvissla långt Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, från Funktion 4... -
Seite 20: Vink Om Sikkerhed
Vink om sikkerhed Funktioner • Lokomotivet må kun bruges med et driftssystem (Märklin • Registrering af driftsarten: automatisk. AC, Märklin Delta, Märklin Digital eller Märklin Systems), • Indstillelige adresser: der er beregnet dertil. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Anvend kun DC-DC-omformere og transformatorer, der 1-255 (Central Station 6021x/Mobile Station 60653) passer til den lokale netspænding. • Adresse ab fabrik: 10 • Lokomotivet må ikke forsynes fra mere end én strømkilde • Mfx-teknologi til Mobile Station / Central Station. -
Seite 21: Styrbare Funktioner
f0 f8 Styrbare funktioner systems STOP mobile station Digital/Systems Frontsignal function/off Funktion f0 Funktion f0 Lyd: Banegårdsmeddelelse Funktion 1 Funktion 5 Funktion f1 Funktion f1 Lyd: Driftslyd Funktion 2 Funktion 3 Funktion f2 Funktion f2 Lyd: Lokomotivfløjte langt Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, fra Funktion 4... -
Seite 22: Parameter / Register
Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi Adresse • Address • Adresse • Adres • 01 - (80)* 255 Código • Indrizzo • Adress • Adresse Anfahrverzögerung • Acceleration delay • Temporisation accélération •... - Seite 28 TRIX 66626...
- Seite 29 Trix...
- Seite 31 1 Scherenstromabnehmer E240 898 2 Schraube E785 340 3 Dachausrüstung E241 674 4 Puffer rund E761 850 5 Schraube E786 750 6 Decoder 240 896 7 Schraube E786 870 8 Trittbrett E120 342 9 Beleuchtung E132 288 10 Motor E154 000 11 Kardanwelle E411 243 12 Schraube...
- Seite 32 Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certification for FCC compliance and an adjustment if necessary. Use in the USA without this certification is not permitted and absolves us of any liabili- ty.
