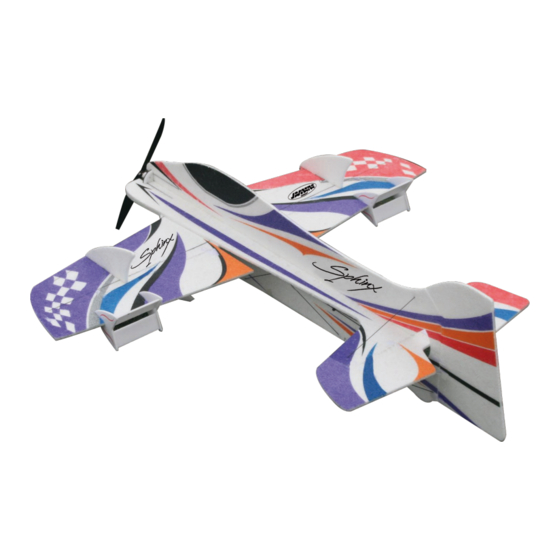

Sphinx 01 6050 Gebrauchsanleitung Art.-Nr. Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und bewahren Sie diese bitte auch nach Abschluss der Montage gut auf! Vorsichtsmaßnahmen Dieses Modell ist kein Spielzeug! Geeignet für Personen ab 14 Jahren! * Modellbau-Einsteiger sollten sich Hilfe von Personen mit Modellbau-Erfahrung holen, um einen sicheren Betrieb zu gewährleisten.
Beschädigungen. ausgeschlossen. - Achten Sie darauf, dass nur ein intaktes Modell zum Wenn die Sphinx das erste ferngesteuerte Flugzeug ist, das Einsatz kommt. Sie bauen und im Flug einsetzen wollen, bitten Sie einen erfahrenen - Setzen Sie das Modell nur bei gutem Wetter ein. Bei Regen, Modellpiloten um Hilfe.
2. Tragfläche Kleben SIe die Nasen und Endleisten-Kohleflachprofile an die Tragfläche an. Schneiden Sie mit einem scharfen Messer eine 45° Kante ab. Setzen Sie die Ruderscharniere aus dem Tiefe: 3 mm enthaltenen Zubehör ein. Länge: 12 mm Fixieren Sie diese mit Sekundenkleber. Achten Sie darauf das kein Kleber in das Schneiden Sie mit einem Messer an den Scharnier läuft.
Kleben Sie die 2 x 100 mm langen Kohle- Kleben Sie auf beiden Seiten die Fahr- Kleben Sie das obere Rumpfseitenteil auf flachprofile in die Rumpfseitenteile vorne werksaufnahme an. den Rumpf. Achten Sie darauf das dies im ein. 90° Winkel zueinander steht. 4.
Verbinden Sie die überkreuzenden Kohle- faserstäbe miteinander mit Kleber. Die Torsionsversteifung wird ebenfalls mit dem Kohlefasterstäben erstellt. Die Enden der Kohlefaserstäbe werden in die Löcher der Tragfläche fixiert und in die Löcher des Rumpfsei- tenteils. Hierbei ist auch darauf zu achten das die Stäbe beidseitig die gleiche Länge vorwei- sen und der Rumpf ebenfalls zum Rumpfseitenteil im 90°...
7. Motor Kleben Sie den Sperrholzring auf den EPP- Kleben Sie die Rumpfaufdopplung unten Motorspant. Kleben Sie nun den komple- auf. ten Motorspant in den Rumpf vorne ein. Schrauben Sie den Motor an den Motor- spant. 8. Side Force Generators und Air-Brakes Die Air-Brakes setzen sich aus den abgebil- Kleben SIe die Teile zusammen.
Stecken Sie die Side Force Generators in die Ausschnitte auf der Fixieren Sie die Side Force Generators mit Kleber. Tragfläche. 9. Fahrwerk Bauen Sie wie auf den Bildern zu sehen Kleben Sie den 2 mm Kohlefaserstab in die Schieben Sie das Fahrwerk durch die Fahr- die Radaufnahme zusammen.
11. Schwerpunkt Der Schwerpunkt liegt bei 80 mm (gemes- sen von der Nasenleiste) Je nach persönlichen Geschmack kann der Schwerpunkt nach hinten verlegt werden...
