液晶テレビを壁掛け設置する位置を決める際、以下のような手順によって、
より正確に設置することができます。
1液晶テレビを設置する壁面のテレビの四隅の位置にテープなどを貼り、
テレビの外形寸法の目印をつける
24ケ所の目印から対角線を引き、その交点 （テレビ画面の中心となる位置）
に目印をつける
3この目印と壁用金具のディスプレイ中心を示す刻印を合わせ、壁用金具を
壁に取り付ける
4壁掛け金具ユニットを液晶テレビに取り付けた後、壁面の寸法の目印
（テレビの四隅） を目安にして、テレビを壁用金具に取り付ける
5目印のテープ類を取り除く

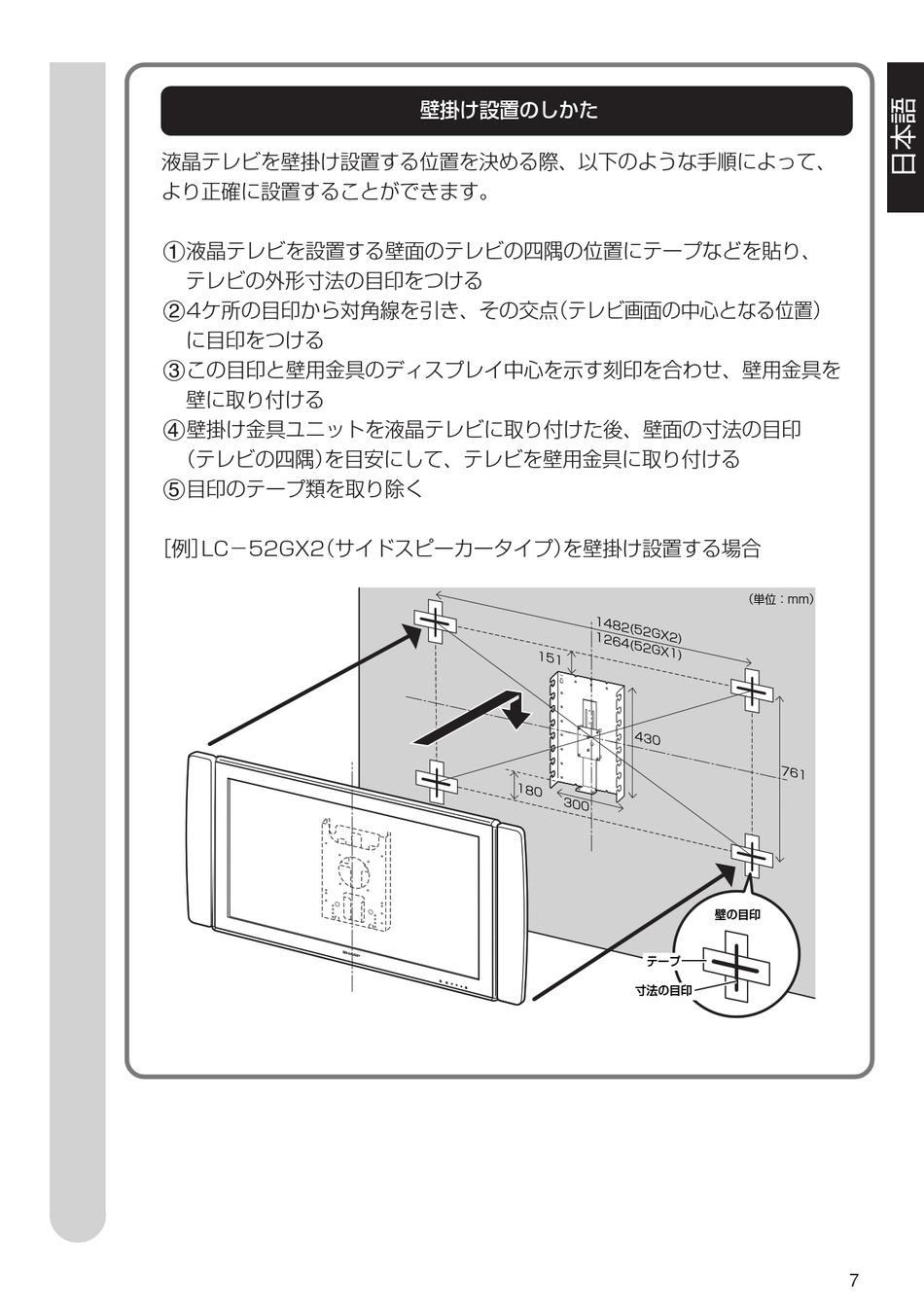

［例］ LC−52GX2 （サイドスピーカータイプ） を壁掛け設置する場合
壁掛け設置のしかた
1 5 1
1 8 0
3 0 0
（単位：mm）
1 4 8 2
( 5 2 G
X 2 )
1 2 6 4
( 5 2 G
X 1 )
4 3 0
壁の目印
テープ
寸法の目印
7 6 1
