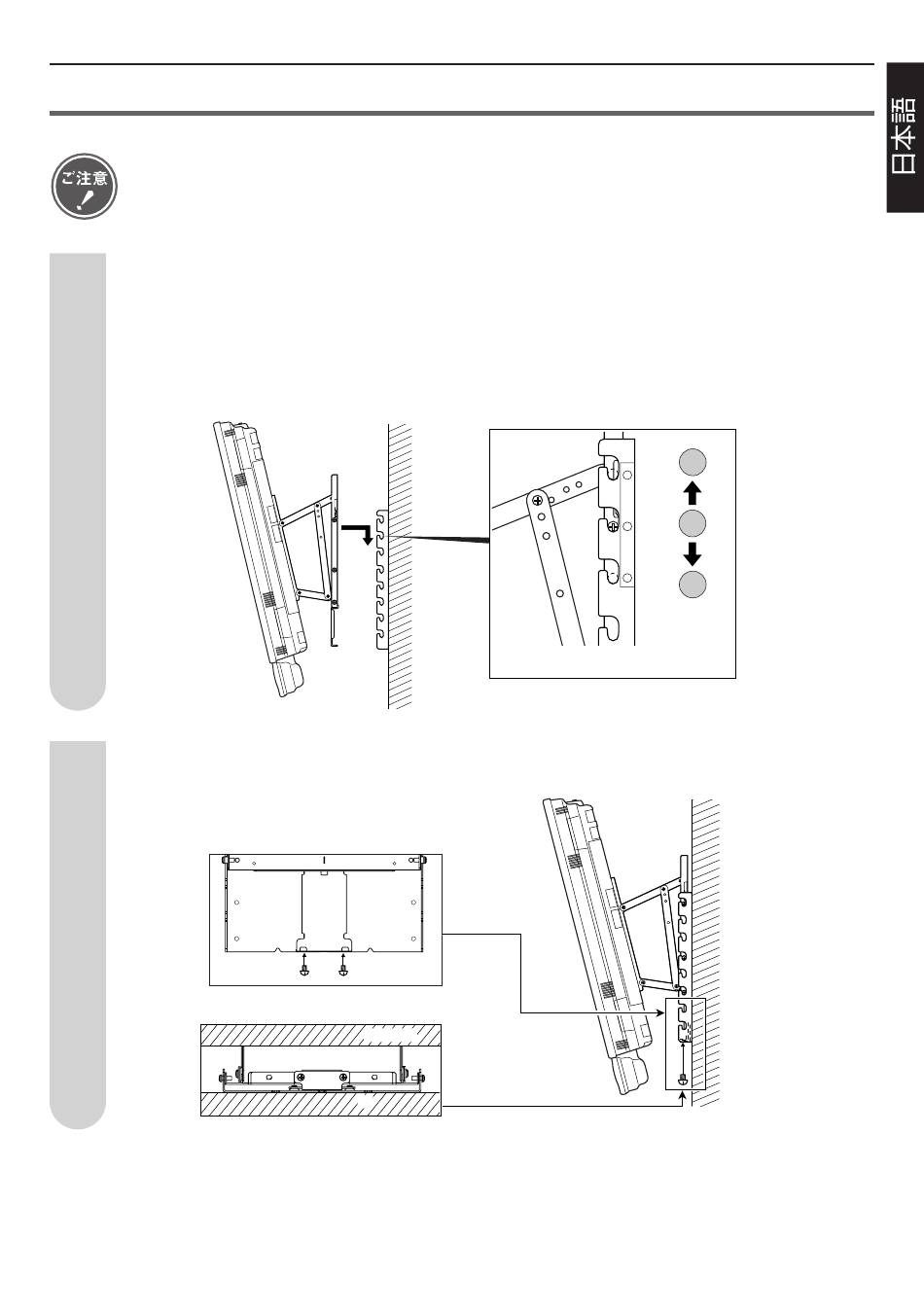

液晶カラーテレビを壁に取り付ける
・壁用金具への取り付けは必ず 2 人以上で行ってください。
・下記手順 1 と 2 は必ず行ってください。手順 1 のみでの設置は液晶カラーテレビが落下して
ケガの原因となります。
1
液晶カラーテレビに取り付けた本体金具ユニットを、壁用金具に取り付ける
壁用金具の両サイ ドの溝に、 本体金具ユニッ トの凸ピンを引っかけます。
こ こ こ こ こ の の の の の と と と と と き き き き き 、 、 、 、 、 本 本 本 本 本 体 体 体 体 体 金 金 金 金 金 具 具 具 具 具 ユ ユ ユ ユ ユ ニ ニ ニ ニ ニ ッ ッ ッ ッ ッ ト ト ト ト ト 側 側 側 側 側 面 面 面 面 面 の の の の の 最 最 最 最 最 上 上 上 上 上 部 部 部 部 部 の の の の の ピ ピ ピ ピ ピ ン ン ン ン ン が が が が が 、 、 、 、 、 前 前 前 前 前 ペ ペ ペ ペ ペ ー ー ー ー ー ジ ジ ジ ジ ジ で で で で で 高 高 高 高 高 さ さ さ さ さ を を を を を 設 設 設 設 設 定 定 定 定 定 し し し し し た た た た た 壁 壁 壁 壁 壁 用 用 用 用 用 金 金 金 金 金 具 具 具 具 具
結 結 結 結 結 合 合 合 合 合 レ レ レ レ レ バ バ バ バ バ ー ー ー ー ー の の の の の 表 表 表 表 表 示 示 示 示 示 （ （ （ （ （ 色 色 色 色 色 ・ ・ ・ ・ ・ 表 表 表 表 表 示 示 示 示 示 ） ） ） ） ） と と と と と 一 一 一 一 一 致 致 致 致 致 す す す す す る る る る る と と と と と こ こ こ こ こ ろ ろ ろ ろ ろ に に に に に は は は は は め め め め め 込 込 込 込 込 ん ん ん ん ん で で で で で く く く く く だ だ だ だ だ さ さ さ さ さ い い い い い 。 。 。 。 。
本体金具ユニットと壁用金具の結合レバーをねじで固定する
2
（必ず実施してください。 ）
※現在の角度設定状態より角度を変更する場合は、9ページの 「本体角度ユニットＡの角度を設定する」
をご参照いただき、組み立て作業を実施してください。
※垂直 （0°） に設定する場合は、8ページの 「本体金具ユニットAの角度を設定する」 で外した4本のねじ
全てを使用してください。
凸ピンの引っかかりを確認
液晶テレビ
壁
+5
（緑）
+5
0
（黄）
0
-5
-5
（青）
15
